DS360C Характеристика Тестер и регистратор данных для генератора

Функции и Особенности

1. одновременный пробоотборник 18 аналогов электрической изоляции и 16 цифровых каналов.Электрическая изоляция с сопротивлением напряжения 3, 000VDC применяется во всем канале обработки входного сигнала.2. Гибкая частота выборкиDS360C позволяет выбирать частоту многократной выборки с 10 кг/с до 100 кг/с для удовлетворения потребностей различных приложений. Самая высокая частота дискретизации составляет 100 K/s (2 аналоговых канала и 16 цифровых каналов), когда все 18 аналоговых и 16 цифровых каналов открыты, частота дискретизации DS360C достигает 10 K/s.3. В режиме реального времени расчет эффективной стоимостиDS360C осуществляет несвоевременный расчет эффективного значения для аналогового канала и одна точка переменного тока RMS будет генерировать на 20 мс.4. Расчет в реальном времени производных переменныхПользователь может определить до 24 производных переменных, в том числе различные типы, включая частоту, активная мощность и реактивная мощность, и DS360C проводит несвоевременный расчет производных переменных.5. проводите мониторинг в режиме реального времени для доступа к каналам и производным переменным и доступны режимы многократного запуска сбояDS360C может контролировать значения доступа в реальном времени в соответствии с пусковым Томом, пусковой режим и пусковое значение, Установленное пользователем, и будет записывать сигнал формы, указанные Пользователем, как только контролируемое значение доступа отвечает требованиям для запуска. Файл записи сбоя имеет емкость хранения 2 Гб, и DS360C сразу же сообщит верхний компьютер (ПК), когда два подключены.6. электрические испытания для запуска генератораДоступ к ПК и DS360C может осуществить генератор запуска электрического теста, элементы для тестирования, включая короткую цепь и испытания без нагрузки генератора и exciter и тест на атрибут регулятора возбуждения и так далее.7. мониторинг в реальном времениГармонический анализ в реальном времени, изогнутый дисплей в реальном времени и векторные диаграммы;8.6.4 "TTF экран дисплеяС разрешением изображения 640*480;9. последовательный порт, связь: RS-232CМожет быть установлен в качестве половина-дуплексный режим синхронизации реле чередования можно получить доступ к RS-485 автобус по RS232/485 конвертер.10,10/100 Мбит/с LAN интерфейсDS360C оснащен 1 LAN интерфейсом и может подсоединить к ПК напрямую, а также доступ к LAN.11. программное обеспечения для подключения к компьютеруПрограммное обеспечение ПК работает на Windows и Подключено через последовательные порты или интернет-интерфейс. Он обеспечивает мониторинг в реальном времени, настройку параметров, анализ данных и Электрический тест для запуска генератора и так далее.

Технические характеристики

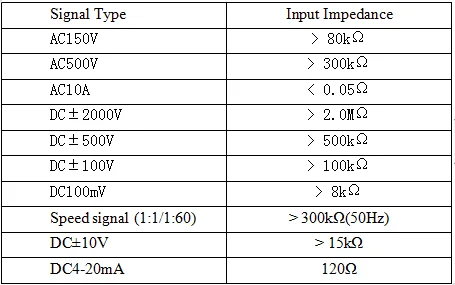

1,18-way аналоговый канал для одновременной выборкиResolution A/D разрешение аналогового канала: 16 битPrecision точность действенных значений: 0.2%DS360C оснащен 6 аналоговыми модулями обработки сигнала, и каждый модуль состоит из трехполосного аналогового канала.Типы модуля:

Типы, конфигурация и диапазоны шести модулей могут быть скорректированы по требованиям заказчика или другие модули могут быть предоставлены в соответствии с требованиями клиентов.

2.16-способ одновременного забора цифровой канал

Стандартная конфигурация-внешний пассивный узел, а Внутренний выход канала-+ 24 В. И по требованиям заказчика, он может быть настроен как активный узел в различных диапазонах напряжения.

3.24-way в реальном времени производные переменные

24-way производные переменные могут быть установлены в большинстве DS360C и погрешности различных переменных являются следующими. Для получения подробной информации о типах и расчетах производных переменных см. раздел "3. 4 производные переменные".

4.SОдновременная работа частота дискретизации

Соотношение между количеством каналов выборки и самой высокой доступной частотой выборки является следующим:

5.FAilure начиная режимов

Для аналога: прыжок, перегрузка, подгрузка

Для переключателя: shift (close, open)

6.ЁмкостьВыхода из строя записи

1 Гб

7.CСообщение

Последовательный порт: 1 rs-232 порт, с максимальной скоростью передачи данных 115, 200bps, используется эксклюзивный кабель связи (5 ядер) для последовательного порта s

Интернет: 1 10/100 Мбит/с 802.3u порт

8.DПродуктов Экран

6,4 ”, 262144 цветов TTF экран дисплея

Разрешение: 640 × 480

Размеры шкафа (мм)

448 (ширина) × 178 (высота) × 318 (глубина)

9.WВосемь

14 кг (включая алюминиевую упаковочную коробку)

10.WАбочаяPOwer питания

AC220V±15 % 50Hz±0. 5 Гц; DC220V±15 %
