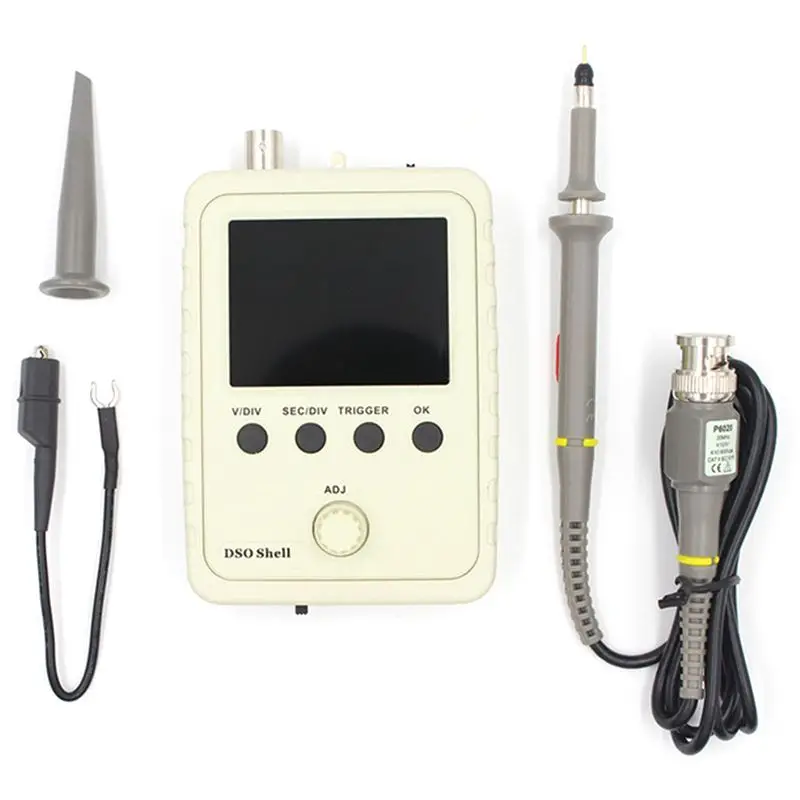

DSO150 осциллограф полностью собран с P6020 BNC стандартный зонд

Принимает ARM Cortex-M3 процессор (STM32F103C8), а также включает в себя 2,4 цветным экраном тонкопленочной технологии (тпт)
Используется для вторичной разработки на основе этого комплекта, например, его можно заменить на милливольтметр, регистраторы данных. Поставляется с инструкциями, прост в установке и эксплуатации
Автоматический/Нормальный/одиночный режим триггера, легко запечатлеть форму волны момента. Доступны подъемные или падающие края триггера. Отслеживаемая предыдущая Форма волны перед триггером (отрицательная задержка). Может замораживать дисплей формы волны в любое время (функция удержания)
Цифровой дисплей с параметром формы волны, включая частоту, период, ширину импульса, коэффициент работы, Макс./мин./авг./пиковое-пиковое/виртуальное значение. Функция хранения формы волны: не потеряет форму волны после отключения питания
Обнаружение короткого замыкания и открытого замыкания: может помочь клиенту узнать ошибку пайки. Функция распознавания контроллера TFT. SMD был припаян, больше подходит для начинающих электронных
Цифровой Каналы: 1
Длина записи: как описание
Размер дисплея: 2,9 дюймов и ниже
Сделай Сам: электрический
Партномер: DSO150
Частота дискретизации в реальном времени: как описание
Ширина ремешка: Как указано в описании
Разрешение дисплея: как описание
Технические характеристики:
Максимальная частота дискретизации в реальном времени: 1 MSa/с
Аналоговая полоса пропускания: 0-200 кГц
Диапазон чувствительности: 5-20 мВ/div
Максимальное входное напряжение: 50 Vpk (1х зонд)
Входное сопротивление: 1 м Ом/20пФ
Точность: 12 бит
Длина записи: 1024 точек
Режимы соединения: DC/AC/GND
Диапазон времени: 500 s/Div-10 US/Div
Режимы запуска: автоматический, нормальный и одиночный
Положение триггера: Центр буфера
Напряжение питания: 9 В постоянного тока (8-10 В)
Потребление тока: ~ 120 мА при 9 в
Цвет: белый
Материал: АБС + электронные компоненты
Размер: Размер продукта: 10,2*7,3*2,1 см
Размер основной платы: 94x65 мм (3,7x2,56 дюйма)
Размер аналоговой платы: 65x47 мм (2,56x1,85 дюйма)
Экран Размер: 52x40 мм (2x1,57 дюйма)
Посылка в комплект входит:
1 * корпус осциллографа
1 * BNC Рыба Клип зонд
1 * Инструкция по эксплуатации
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет изделия на картинке немного отличается от реального. Допустимая погрешность измерения составляет +/-1-3 см.
