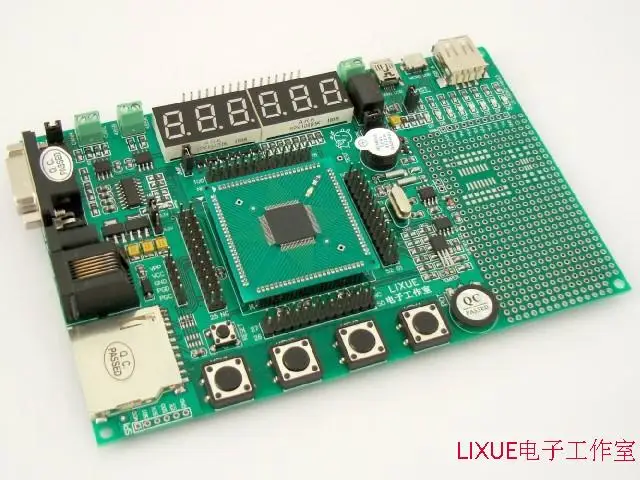

Описание
Чипмодель: dsPIC33EP256GM710-I/ПФ
Внешний размер: 160 Длина x 102 ширина (мм)
Бортовые ресурсы:
1 индивидуальный трансивер CANBUS (SupportCAN2.0B) 1 индивидуальный RS485Bus интерфейс (supportmodbusagrement) 1 индивидуальный Стандартный rs232серийный порт 12 дорожный PWMMotor Управление 1 индивидуальный интерфейс SDCard (SPIPattern) 1 индивидуальный датчик температуры (DS18B20) 1 индивидуальный потенциометр (тип ручки) 1 человек 24LC64 EEPROM, I2CBus 1 индивидуальные часы PCF8563T в реальном времени, I2CBus 1 индивидуальное извлечение интерфейса I2CInterface (расширяемое) 1 отдельные вспомогательные часы 32,768 K 1 индивидуальный зуммер (обмен с relaysIO) 1 индивидуальное реле (часто открытые контакты) 8 индивидуальных светодиодные свет 6 положениями переключателя 8 слово цифровая трубка (динамический сканирования) 1 индивидуальный XTIpll (стандарт 4 МГц, сменный) 1 индивидуальный интерфейс lcd( контроль задней подсветки 128*64 решетки) 1 индивидуальный ADCinput (регулировка потенциометра) 1 индивидуальная схема сброса и ключ сброса 4 отдельных самостоятельных ключа (Функция изменения уровня) 4 отдельных сенсорных ключа (применимы только к сенсорным модулям MCU) 2 отдельных переключателя питания LDO (система питания) 3 отдельных usbинтерфейса (блок питания с функцией защиты от короткого замыкания) 1 индивидуальный Интерфейс записи icspdebuging (6 PPin) 1 индивидуальный Интерфейс записи rj45debuging 3 отдельных сопсамосварки зоны, RealizableDIYExperiment 1 индивидуальный SPI рот, легко expandBus 1 индивидуальный внешний интерфейс питания (прямой 5 ~ 9 В) Алли/экстракция, 2,54 интервал расположение иглыЧип ресурсы:
Дополнительные процедуры:
Ссылка процесс производства:
Китайские материалы:

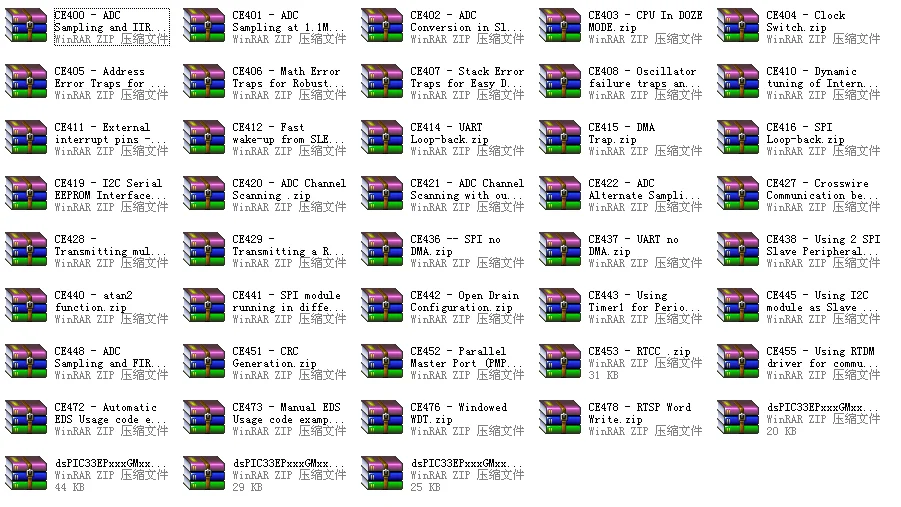

Модульный исходный код, дающий соответствующие приложения справочные программы, сократить ваш цикл развития...
Эта плата разработки поддерживает несколько чипов одновременно. Для получения подробной информации, пожалуйста, обратитесь к продавцу!
Развития Защита окружающей среды требования:
Операционная система Windows 2000/XP Windows 7 MPLAB X IDEdevelopment environment (подарок на CD) MPLAB XC16 C Compiler (подарок на CD) ICD3, Pickit3 инструмент для разработки (приобретайте отдельно) Будьте внимательны:AllPICMCU должен использовать инструменты разработки для моделирования и загрузки программ онлайн.Отправка напылением Упаковочный лист:
LX-100PINDevelopment основная плата boardA 1 шт. Основная плата процессора 1 шт. DVD cd-rom данных 1 шт. Мини USBData line 1 шт. PCB подушки 4 предмета в комплекте 7,37 MCrystal осциллятор 1 шт 2,54 Одиночная игла rowneedle 1 штКраткое введение cd-rom:

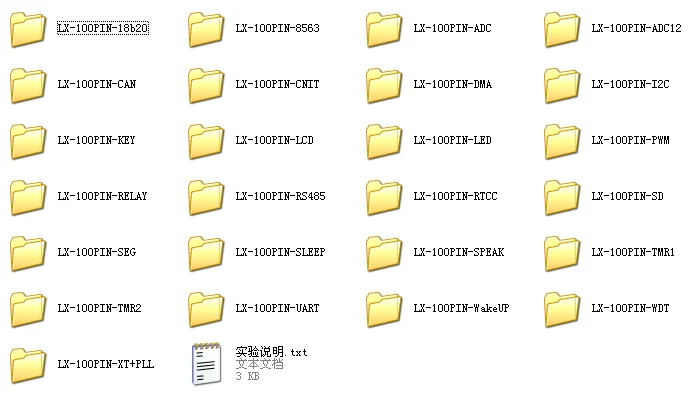

Схема макетной платы дополнительные процедуры китайский чип руководство Соответствующие справочные процедуры и реляционные данные MPLAB X IDEdevelopment environment и XC16CompilerСопутствующие товары
