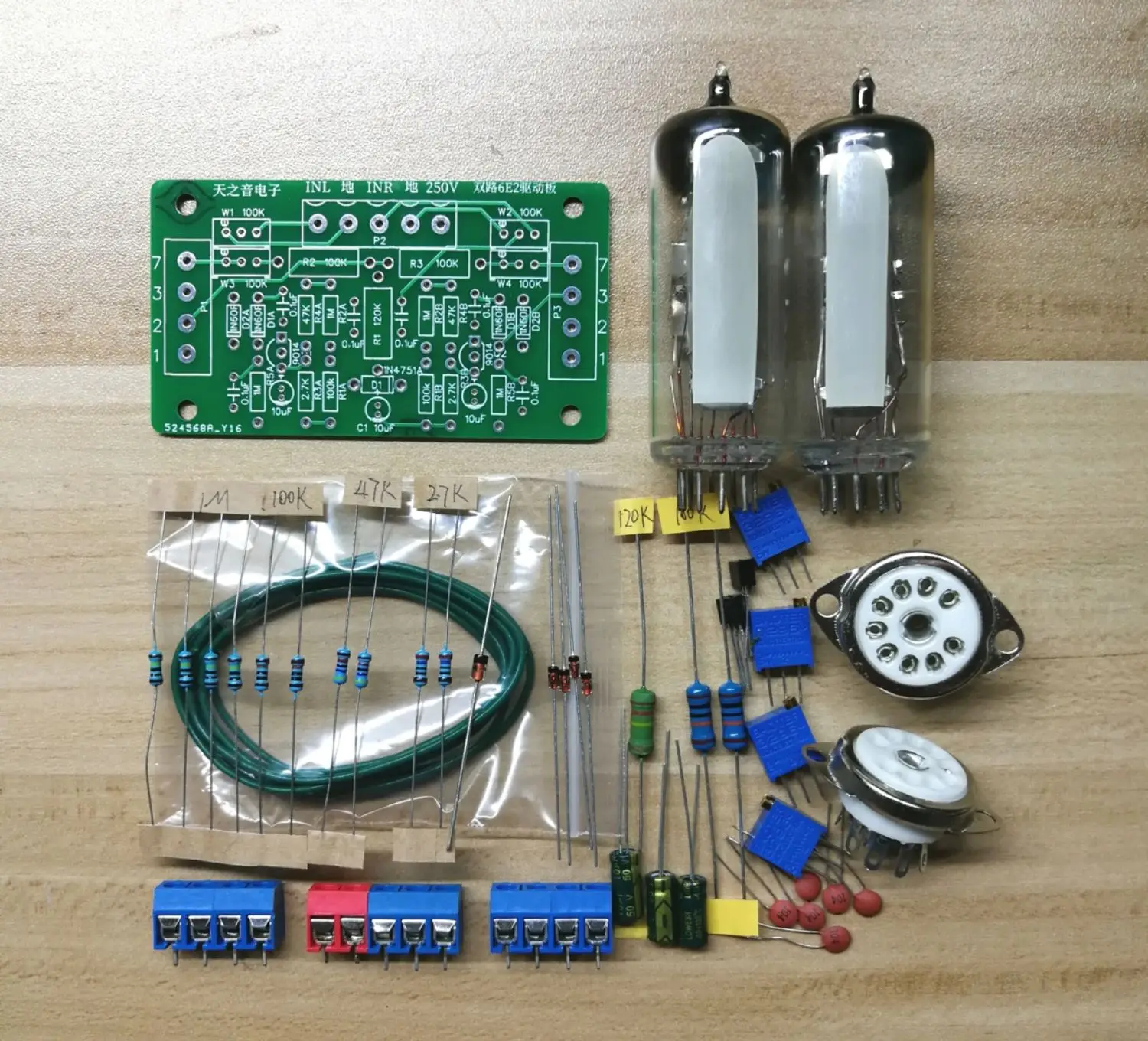

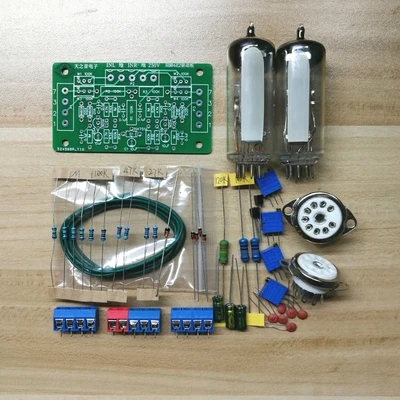

Двойной 6E2 трубка кошачий глаз драйвер платы комплект DIY усилитель

Двухполосная 6E2 трубка кошачий глаз плата водителя: может сделать 6 e2 светильник экрана мигает, с размером экрана звукового сигнала светильник излучающий область пропорциональна размеру сигнала, нет сигнала, когда светильник излучает самую маленькую область, Сильная полоса сигнала находится на обоих концах вверх и вниз до расширения в центр перекрытия, под переменным сигналом возбуждения, 6 e2 зеленый волшебный глаз экран меняется с сигналом, как кошачьи глаза, как неспелая яркость.

Эта схема платы драйвера, основанная на старой цепи, увеличивает уровень цепи усилителя, улучшает чувствительность на входе, входное сопротивление составляет 100 k, уменьшая доступ после оригинальной цепи, эффекты пластины оснащены прецизионным кругом, более регулируемым сопротивлением W1, w2, может регулировать входную чувствительность, Примените различный выбор сигнала, может соответствовать на первом уровне вывода звукового сигнала или выходному концу динамика усилителя мощности. печатная плата оснащена 100 K прецизионными многоповоротными регулируемыми резисторами W3 и W4, которые могут регулировать шкалу открытия и закрытия оптического диапазона, Чтобы левый и правый звуковые каналы указывали симметрию в статическом состоянии.

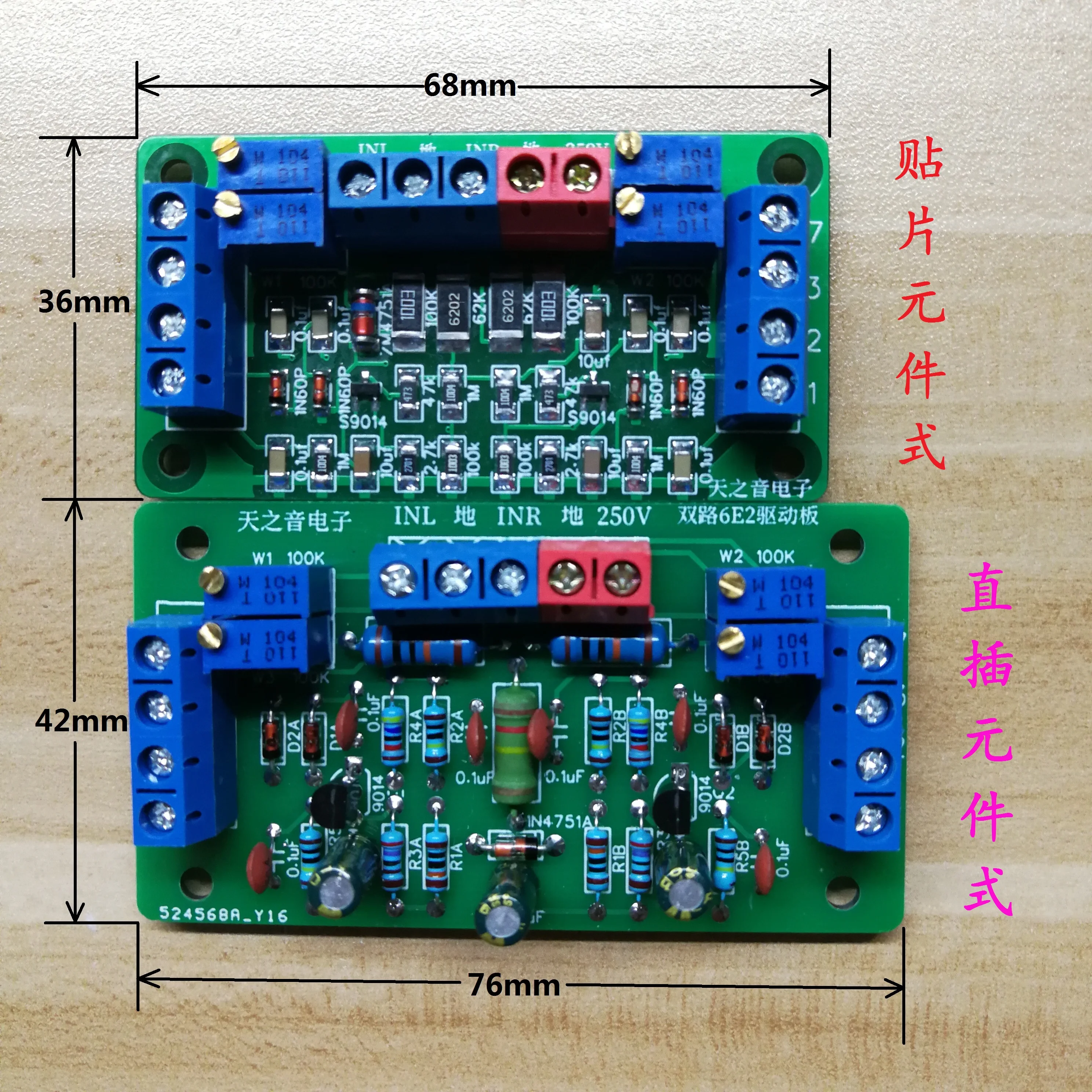

Эта печатная плата для панели, ширина формы меньше, уменьшая необходимость добавить к имеемому оборудованию место для установки, легкая установка и использование более гибкого, желчного воздуховода с проводным соединительным проводом, сделайте печатную плату свободно фиксированной, и fly line Просто Подключите гнездо кошачий глаз 1 фут (вход сетки), 2 фута (аналогично аноду, 2,6, 8 футов внутри соединены может позволить одной ноге * Различные трубы или s светильник сильно отличаются *), 3 (катод), 7 футов (аналогично сетке экрана регулируемый светильник, 7, 9 на соединенной в нижней части трубки). Нить непосредственно соединена с другой трубкой витой парой.

Метод регулировки ведущей пластины:

W1 и w2 являются регулировкой чувствительности на входе, регулировка по часовой стрелке более чувствительна, и ответ более чувствителен, когда объем небольшой (точность многоповоротного регулируемого сопротивления может быть скорректирована на 10 поворотов).

W3 и W4-это регулировка амплитуды открытия экрана. Отрегулируйте амплитуду открытия по часовой стрелке, чтобы стать меньше и ближе к закрытому состоянии (прецизионное многоповоротное Регулируемое сопротивление можно отрегулировать на 10 витков).

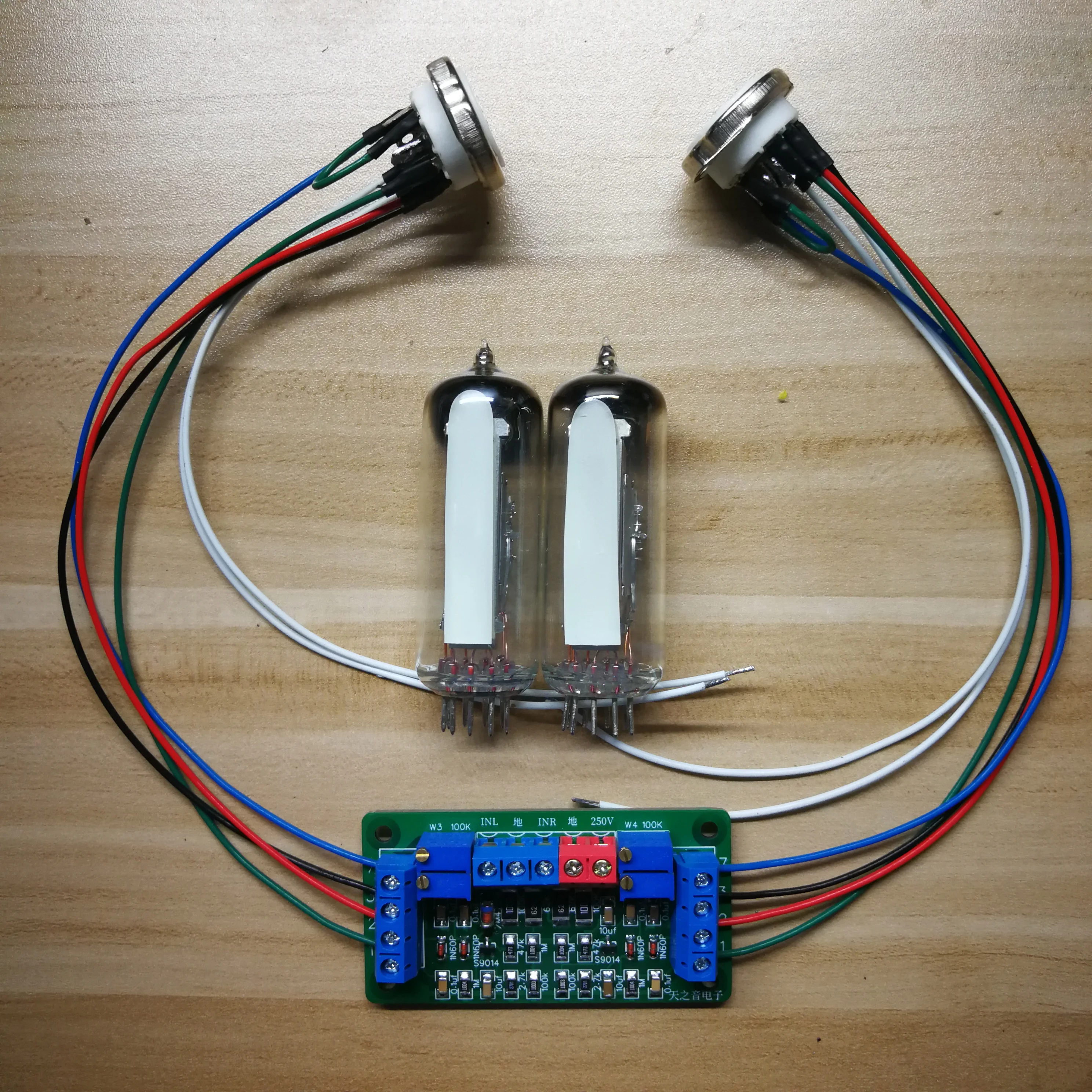

Метод подключения готового сиденья и ведущей пластины cat eye 6E2:

1 контактный зеленый провод для порта пластины привода 1

2 контакта красный провод подключен к порту 2 привода пластины (2, 6, 8 контактов подключены внутри)

Контактный черный провод для привода пластины порта 3

4,5 штырьков-это белая нить, соединенная с оригинальной нитью или синей линией, посылка C трансформатора.

7 контактов синий провод к порту 7 пластины привода (7,9 контактов подключены на сиденье, только 7 контактов подключены)

250 в порт 220-250 В постоянного тока. Заземляющее соединение, Центральная Клемма заземления или шасси.

INL и INR являются входными клеммами сигнала, соответственно подключенными к левым и правым красным клеммам порта рупорного сигнала.
