Двойной/двухсторонний реле за запозданиевремени модуль Импульсный триггер цикл вкл./выкл синхронизации выключатель цепи

1. Модель продукта: yf-7 имеет 32 общие функции, которые могут удовлетворить больше требований к применению; он может контролировать работу соленоидного клапана, водяного насоса, двигателя, ремень, светильник и т. Д.

2: Входное напряжение: постоянный ток 7 ~ 30 В или переменный ток 220 В опционально

3: Выходная мощность: DC или AC нагрузка в пределах 5А может контролироваться

4: диапазон времени: 0,01 секунд ~ 999 минут любое время регулируется

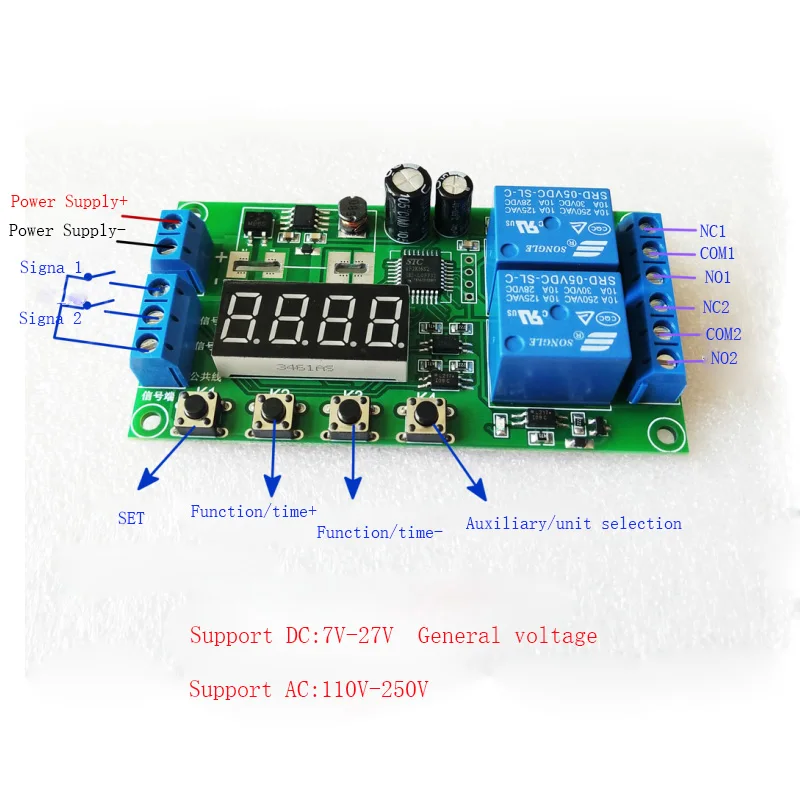

5: описание порта подключения:

1. +: положительный полюс входной мощности

2-: отрицательный полюс входного источника питания

3. In +: входной сигнал терминала положительный полюс

4. In-: входной сигнал отрицательного полюса

5. Нет: нормально открытый интерфейс реле, подвешен до закрытия реле, и короткая схема с com после закрытия реле.

6. Com: релейный общий интерфейс

7. NC: Нормально закрытый интерфейс реле, короткое замыкание с com до того, как реле закрыто, и приостанавливать после закрытия реле.

6: Список функций:Функция может быть настроена по желанию, когда она будет выкупена обратно, как указано в руководстве; любой параметр может быть заучен, когда отключено питание

Все функции в P-11, чтобы P-44 ниже; сигнал 1 соответствует реле 1; сигнал 2 соответствует реле 2;

Два канала могут быть срабатаны одновременно; они независимы друг от друга; они не имеют никакого влияния друг на друга; каждая сигнальная трубка имеет свои собственные соответствующие реле

P-11: инчинг (переключатель на сигнальном реле и остановка сигнала исчезающего реле)

P-12: самоблокирующийся (для закрытия первичного сигнального реле и остановки первичного сигнального реле)

P-13: подача сигнала, и реле автоматически останавливается, когда оно закрыто на секунду; триггер является неправильным в течение периода задержки.

P-14: сигнал подан и реле закрыто на секунду и автоматически останавливается; в течение периода задержки срабатывает повторное время.

P-15: сигнал подан и реле закрыто на секунду и автоматически останавливается; в течение периода задержки срабатывает время суперпозиции.

P-16: подача сигнала, и реле автоматически останавливается, когда оно закрыто на секунду; сброс срабатывает в течение периода задержки.

P-17: подача сигнала, закрытие реле, отключение входного сигнала, отключение питания через секунду запуска синхронизации, сохранение выходного сигнала снова в течение периода задержки, остановка синхронизации

P-18: после включения, реле немедленно закрыто, и питание отключается после второй задержки до следующего включения

P-21: подайте сигнал, задержите секунду, затем реле закрыто.

P-22: сигнал подан, через секунду реле закрыто, сигнал пропадает, и реле останавливается.

P-23: после того, как сигнал исчезнет более чем на секунду, реле закрыто, сигнал исчезает и реле останавливается.

P-24: Когда сигнал превышает секунду, реле закрыто, и когда сигнал исчезает более чем на секунду, реле останавливается.

P-25: Когда сигнал превышает секунду, реле закрыто; Когда сигнал превышает секунду снова, реле останавливается.

P-26: стоп, когда реле сигнала включено на секунду, и стоп, когда сигнал исчезает и реле включено на секунду.

P-27: при обнаружении импульсного сигнала реле остановится; если импульсного сигнала нет, реле задержится на секунду, чтобы закрыть; (если сигнал продолжится или сигнал исчезнет, считается, что импульсный сигнал отсутствует)

P-28: после включения питания и второй задержки реле будет закрыто до отключения питания.

P-31: после включения питания реле закрыто на секунду, отключено на B секунду, бесконечный цикл; выключение питания останавливается

P-32: если есть сигнал, начинайте P-31 бесконечный цикл; если сигнал исчезнет, остановите цикл.

P-33: подавайте один сигнал, начинайте P-31 бесконечный цикл; подавайте другой сигнал для завершения цикла

P-34: после включения питания, задержка на секунду, реле будет закрыто, и остановится после B секунды.

P-35: когда есть сигнал, после второй задержки, реле закроется и остановится через B секунд.

P-36: если есть сигнал, через секунду реле будет закрыто, и через B секунду, он остановится, сигнал исчезнет, и очистка времени остановится.

P-37: если есть сигнал, реле автоматически остановится, когда оно закрыто на секунду, а затем отсчитывает в течение B секунд после его остановки. Триггер сигнала является неправильным в течение a + B времени.

P-38: когда есть сигнал, реле автоматически остановится, когда оно закрыто на секунду. Когда он перестанет считать снова в течение секунд B, реле автоматически остановится, когда он снова закрыт на секунду.

P-41: сигнал не действует; сигнал исчезает и срабатывает; реле открывается после задержки работы

P-42: сигнал исчезает, и реле работает после задержки времени; Время работы B заканчивается.

P-43: после того, как сигнал исчезнет более чем на один раз, реле работает; Время работы B заканчивается

P-44: при подаче сигнала в течение более одного времени реле будет закрыто в течение B секунд и остановится.

P-45: после включения, реле 1 будет работать в течение секунды и отключаться; реле 2 будет работать в течение B секунды и отключаться.

P-46: для сигнала 1, когда реле 1 работает в течение секунды, оно Отключено; когда реле 2 работает в течение B секунды, оно отключено.

P-47: после сигнала 1 реле 1 работает в течение секунды; реле 2 начинает работать; через секунды B реле 1 и 2 отключены одновременно.

P-48: после включения питания, реле 1 будет работать в течение секунды, а затем отключиться; остановка B секунды; реле 2 будет работать в течение C секунды, а затем отключите и остановите d секунду; цикл
