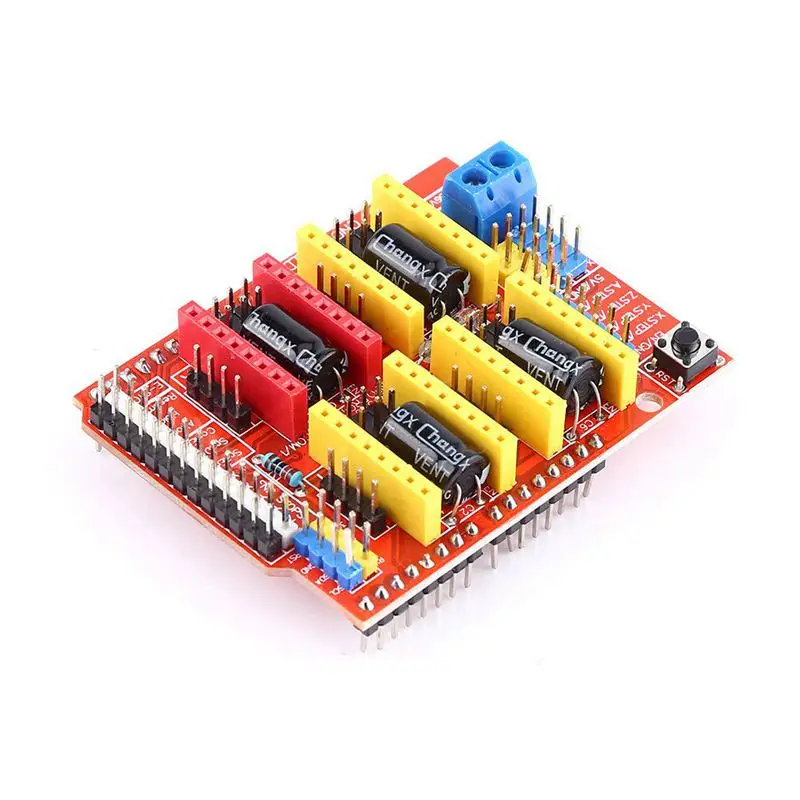

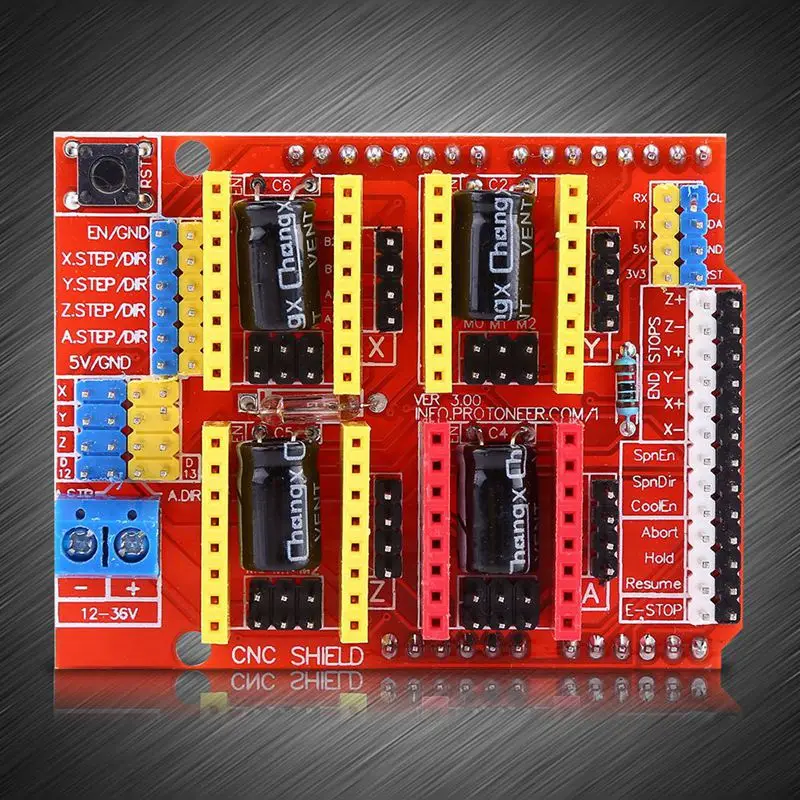

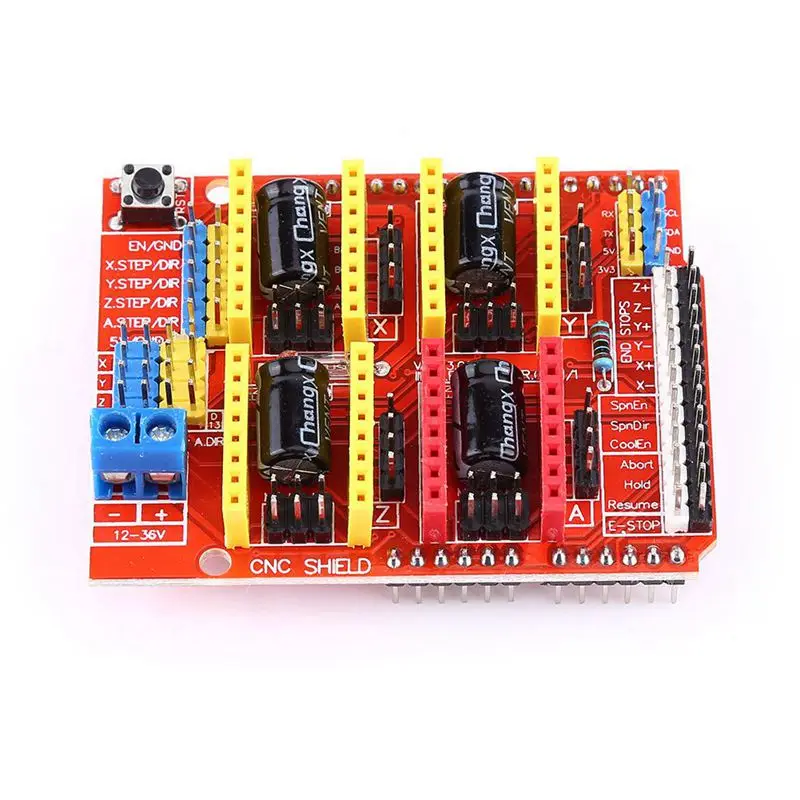

EASY-3D CNC щит доска для UNO R3+ 4 шт. A4988 шаговый двигатель драйвер для Arduino 3d принтер

Описание

.

.

Щит с ЧПУ: последняя версия щита с ЧПУ 3,0 Для Arduino. Совместимость с GRBL 0,9. (Микропрограммное обеспечение с открытым исходным кодом, которое работает на UNO для Arduino, который превращает команды G-code в шаговые сигналы). PWM шпиндель и направление pins.4-осевая поддержка (X, Y, Z, A-может дублировать X, Y, Z или сделать полную 4-ю ось с пользовательской прошивкой с помощью контактов D12 и D13). 2 концевых стопа для каждой оси (всего 6 штук)
Охлаждающая жидкость включает, использует съемные Шаговые драйверы A4988 или DRV8825
Перемычки для установки микрошага для шаговых драйверов. (Некоторые драйверы для ваших устройств, таких как DRV8825 может сделать до 1/32 микро-шаговый). Компактный дизайн. Шаговые двигатели подключаются с 4 pin разъемов molex или припаивания.
Работает на 12-36 В постоянного тока. (На данный момент только драйверы DRV8825 могут обрабатывать до 36 В, поэтому, пожалуйста, учитывайте рабочее напряжение при питании платы.), обратите внимание, что это комплект в разобранном виде и необходимы базовые навыки пайки. плата драйвера шагового двигателя A4988-это коммутационная плата для микрошагового драйвера alegro A4988 DMOS с переводчиком и защитой от перегрузки по току; Пожалуйста, внимательно прочитайте таблицу A4988 перед использованием этого продукта.
Низкий выход RDS (On), автоматическое обнаружение/Выбор режима распада тока, смешивание с медленными режимами распада тока. синхронное выпрямление для низкой рассеивания энергии, внутреннего UVLO. кроссовер-защита по току, 3,3 и 5 В Совместимость с логическим питанием, схема теплового отключения, защита от заземления, защита от короткого замыкания нагрузки, пять выбираемых шаговых режимов: full, 1/2, 1/4, 1/8 и 1/16.
Цвет: фото Цвет
Материал: ПК + металл
Предупреждение: Подключение или отключение шагового двигателя во время работы драйвера может разрушить драйвер. (В более общем случае, переподключение чего-либо, пока он работает, требует проблем).
Примечание: зеленый или красный PCB
Посылка включает в себя:
1 х щит с ЧПУ
4 x A4988 Драйвер шагового двигателя
4 х теплоотвода
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет изделия на картинке немного отличается от реального. Допустимая погрешность измерения составляет +/-1-3 см.

.

.

.

.

.
