Информация о размере изделия Инструкция по покупке:

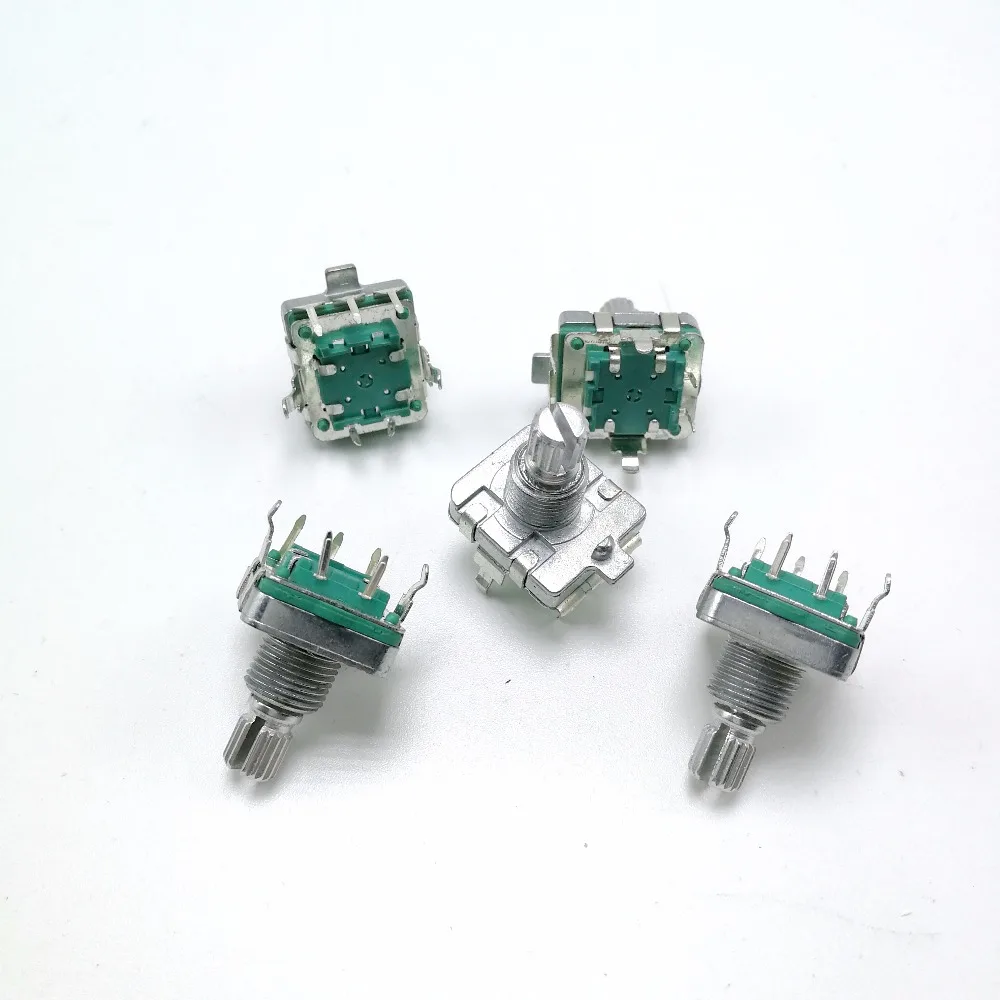

1 цветок зуб круглый вал 15 мм

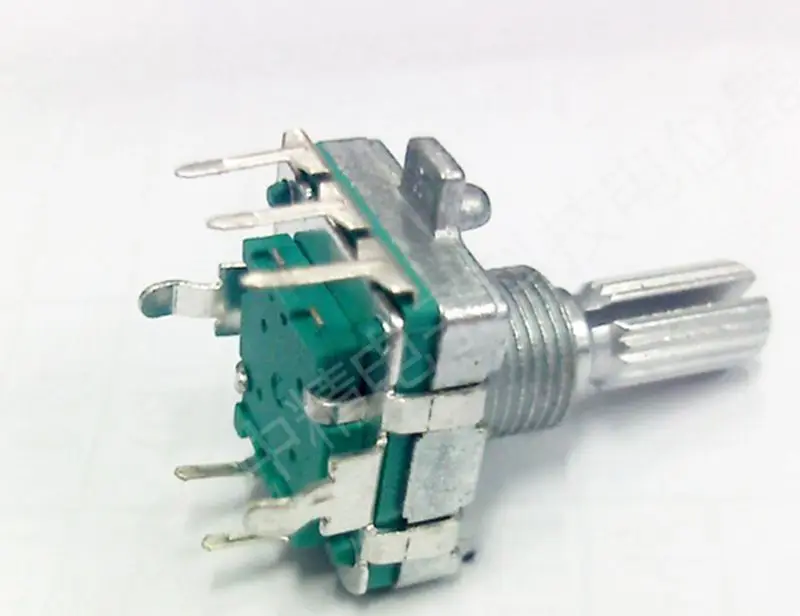

2 цветок зуб круглый вал 20 мм
3 полуоси 20 мм
4 полуоси 15 мм
Заводской прямой цветок вал с переключателем EC16 Тип 360 градусов Поворотный энкодер цифровой импульсный потенциометр, 7 футов
Длина оси 15 мм 20 мм, всего четыре спецификации.
Длина вала здесь относится к L на рисунке ниже (т. Е. Ручка плюс Резьбовая часть вместе).
Точка W = 6 мм или около того, продукт поставляется с шайба, гайка.
На рисунке выше:
A B-это выходной контакт импульсного сигнала, а C-общий терминал. Когда ручка вращается, A и C коротковаты или B и C коротковаты. В свою очередь, pin A будет иметь импульсный выход.
D E две ступни обычно отсоединяются, сокращаются, когда ручка нажимается, и отключаются при высвобождении.
В фактическом дизайне штырь A B подключен к ЦП. ЦП определяет, является ли это вращением вперед или обратным вращением, путем определения разности фазы A-B pin, и определяет, сколько ручка вращается по количеству импульсных выходов номера A или B.
Характеристики
- Номер модели
- EC16
