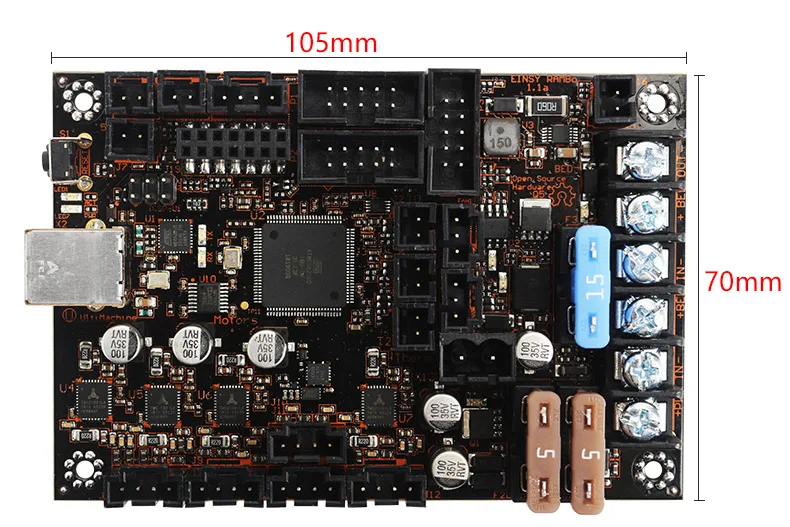

EinsyRambo 1.1a материнская плата 4 Trinamic TMC2130 Шаговые драйверы SPI управление Mosfet для Reprap Prusa i3 MK3 Diy 3d части принтера

Описание

EinsyRambo 1.1a материнская плата для Reprap Prusa i3 MK3 с 4 Trinamic TMC2130 Шаговые драйверы SPI управление 4 Mosfet переключаемые выходы

Особенности

Материнскую плату

Для процессоров Arduino MEGA compatible Atmega2560 и Atmega32u2 совместимы со всеми прошивками класса RAMPS

Кристаллы для usb и mcu (Точность синхронизации до 10 ppm)

3 гнезда термистора + 4-я цепь термистора на ZProbe.

Драйверы двигателей

4 Trinamic TMC2130 1/256th microstep драйверы двигателей (2 разъёма на Z Prusa Мендель и других материалов с двойной Z принтер разного дизайна);

SPI управление шаговым током вместо PWM.

Микрошаговый режим, настроенный MCU через прошивку (SPI, не требуется перемычек)

PWM выходы постоянного тока (экструдеры, вентиляторы и т. Д.)

4 выхода (1 экструдер, 1 кровать, 2 низких мощности (вентилятор и т. Д.)

Низкое сопротивление mosfets для прохладного бега

Светодиодный индикатор для каждого канала

У вентиляторов есть 3-контактный разъем вентилятора.

Вентиляторы имеют 5 в вместо 12-24 В источника питания.

Соединители «веер» имеют отзывы тахометра на MCU для измерения скорости вентилятора в способной прошивке.

Мощность

2 Потребляемая мощность рельсы

Кровать с подогревом, 15А 12-24 В (15а специальный предохранитель)

Основная мощность 10A 12-24 V: двигатели, логика и вентиляторы (5A специальный предохранитель) + Экструдер (5A специальный предохранитель)

Встроенный импульсный источник питания для 5 V поколения от двигателей, материнскую плату и вентиляторы рельс

Обеспечивает мощность 5 В для вентиляторов

Разъемы

4-контактный мотор, zprobe plug-Molex 5057-9404

3-контактный вентилятор Подключаемый модуль Molex 5057-9403

2-контактный Термистор, мех. Торцевая вилка-Molex 5057-9402

Посылка список:

1 шт. EinsyRambo 1.1a

1 шт. USB

4 шт. теплоотвод
