Описание продукта:

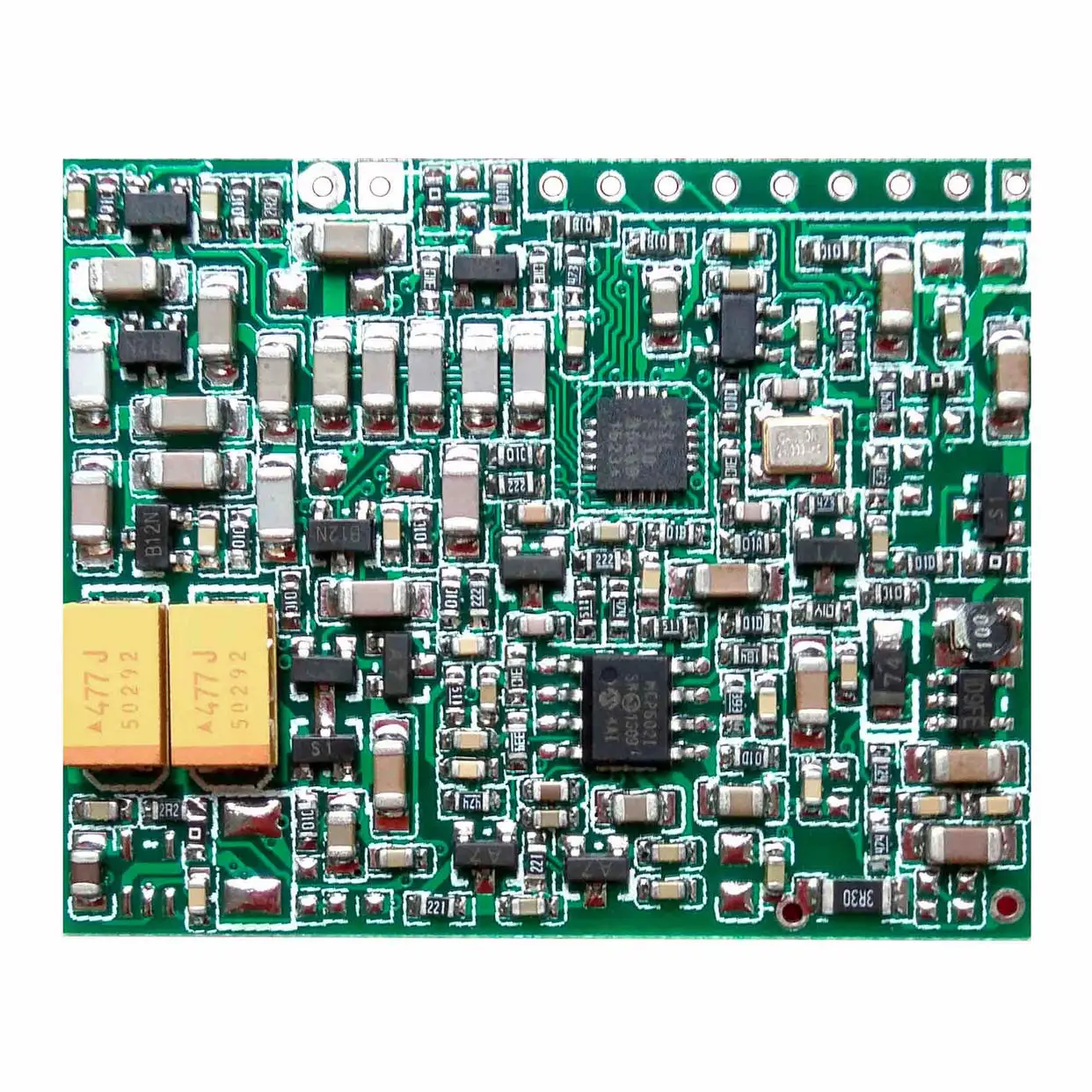

JY-LD6900Это низкая частота, разработанная компанией Guangzhou Jianyong Information technology Co., LtdIDcardМодуль считывателя карт, поддержка стандарта 11784/5, приносим alongCPUSuper декодирование, этикетка формата readableFDX-BandEMIDData;

ПрименениеПрямая вставкаТип ANNВид,Компактный размер,Легко интегрировать intoPDA, AGVIn кардридер и другое оборудование;

Доставка62 мм с наружной резьбойДиаметр круговой антенны, есть другие133mm 、 210mmПо желанию,Скорость чтения карт меньше 30 мс, стабильная производительность, высокая надежность;

Uartкоммуникационный интерфейс, TTLlevel, нет необходимости понять сложный протокол связи RF, простая работа;

Описание интерфейса и Документы разработки доступны;

Технический параметр

1. Характеристики продукта:

Подходит для: ①Рабочая частотаСовместимость134,2 k、125 K, уникальный, только одна семья;

②Службу технической поддержкиFDX-B 、EMIDAnd совместимые карты, Так какEM4305/4205/4100 、 TK4100/4200/4001 равные карты;

③ Зарядное устройствоПоддержкаISO11784/11785 международного стандартного соглашения, в соответствии с национальными мерами по ведению животноводства и птицеводства;

④ Отделение для удостоверения личностиRead2 * 12 расстояние стеклянной трубки is8Смвыше, для чтения ушей животных 20 смвыше, Читается с большой антенной40 см;

⑤Скорость чтения картReach30 мс, требуется для общего модуля 100 мс. Используйте inAGVUp до2rice-3rice/second, стабильное считывание карт;

⑥UARTcommunication интерфейс,Номер карты прямого выхода,Простота в эксплуатации,

⑦ Световой индикаторРазмер модуляСо стороны43,43 мм * 34,65 мм * 2 мм;

⑧Ультра низкое энергопотребление, состояние сна может быть таким же низким, как микроампер; компактный размер, Легкая интеграцияAGVCard считыватель 、Можно крепить любые приспособления: PDAИли Промышленный контрольИ другое оборудование 。

⑨Высокое качество и надежность, хорошо продаются в течение пяти лет, коефициент дефектных товаров составляет менее 1/10000;

2.Электрические параметры

2,1Предел параметр

Рабочая температура……-20℃ ~ + 85 ℃

Температура хранения………-40℃ ~ + 125℃

Мощность напряжение питающей сети(Vcc к vss)………-0.3V ~ + 5,5 V

Штырь питания для заземления напряжения………-0.3V ~ + 5,8 V

Контактный сигнал для заземления напряжения………-0.3V ~ + 3,5 V

Максимум на pinIБотинки из органической кожи……… ± 2mA

Относительная влажность…… 5% ~ 95%

Примечания: выход за "абсолютный максимальный рейтинг" работа в условиях вызовет постоянное повреждение устройства. вышеуказанное не включает функциональную работу устройства в этих условиях или за их пределами. устройство не может работать под абсолютным максимальным рейтингом в течение длительного времени, в противном случае его надежность будет зависеть.

2,2Характеристики DC

Условия тестирования: + 25℃ 。

Поверхность 2.1Устройство постоянного тока, характеристики стол

3.Описание

3,1Описание контакта

JY-LD6900The контакты модуля задаются следующим образом.

Диаграмма 3.1JY-LD6900Pin схема

Поверхность 3.1Устройство Описание контакта прайс-лист

Примечания:UARTThe скорость передачи по умолчанию is9600bit/s, для пользователей с особыми требованиями, пожалуйста, объясните инженеру по продажам заранее.

3,2Режим интерфейса и типичное приложение

JY-LD6900adoptUARTCommunication, пользователи только должны пассуартовать простую команду для завершения работы карты idread. Стандартная схема приложения выглядит следующим образомТаблица размеров3,2Показано 。

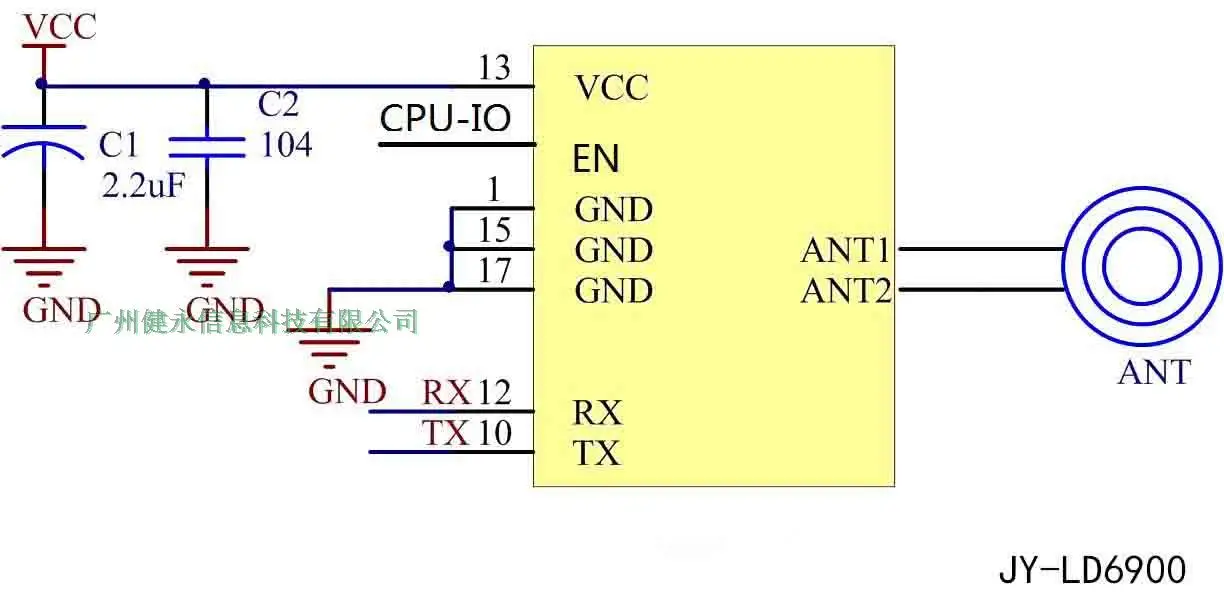

Диаграмма 3.2JY-LD6900Typical применение электрическая схема

4.Связь и описание протокола

4,1Интерфейс связи

Интерфейс связи:Ttl

Формат данных: 1 исходная позиция, 8 бит данных, нет четности, 1 стоп бит.

Скорость передачи данных: 9600

4,2Настройки

Запуск программы самостоятельной настройки после включения устройства считывания, после настройки параметры настройки будут отправлены, этот параметр может быть использован для оценки рабочей среды кардридера. формат данных выглядит следующим образом:

【Головка рамы данных 】 + 【таблица настройки 】 + 【точка настройки 】

【Головка рамы данных 】: 1 байт

【Таблица настройки 】: 16 байт

【Настройка точки 】: 1 байт

4,3Передача данных

Карта может быть возвращена сразу в данных field2Packet, отправка заказов $ R # перечтение, отправка $ S # повторная передача данных.Ридер ПоддержкаEMIDandFDX-BTwo форматы электронных этикеток, данные о выходе сигнала (ASCLL) Формат следующий:

【Frame головка$】 + 【Тип этикетки code1B】 + 【номер десятичной карты 15b】 + 【RCCcheck2B】 + 【рамка хвоста # 】

【Тип этикетки коде】: 1 байт, EbyEMID, FbyFDX-B 。

【Десятичное число карт 】: 15 байт, фронт3 байт-код страны, после 12 байт-номер карты (Big Endian)

Например, "9 9 0 0 0 0 0 0 0 1 1 1 1 1 1" полны решимости код страны: 990, номер карты: 000000111111

【RCCcheck】: front16exclusion или значение байта (тип данных и номер карты 16bxor), например:'F' ^ '9' ^ '9' ^ '0' ^ '0' ^ '0' ^ '0' ^ '0' ^ '0' ^ '0' ^ '1' ^ '1' ^ '1' ^ '1' = 0X76, thereforeRCCby76;

Примечания: emidпри экспорте, код страны меньше 256, номер карты меньше 4294967296. Но соглашение удобно, поэтому нам нужно добавить it0;

5.Механические измерения

JY-LD6900Mechanical размерыДиаграмма 51.Показано 。

Таблица размеров5.1Модуль механических размеров

6.Отказ от ответственности

●Развивать подготовительной знаний

Модули серии JY-LD6900The предоставят полный шаблон разработки как можно больше, драйвер и Прикладная документы для удобства пользователя, но это также требует, чтобы пользователи были ознакомлены с аппаратной платформой andCLanguage связанные с знанием 。

●EMIAndEMC

JY-LD6900The механическая структура модуля серии определяет его полупроизводительность должна отличаться от интегральной схемы конструкции. Серия moduleEMIPerformance отвечает большинству приложений, если у пользователя есть особые требования, должны связаться с нами заранее.

JY-LD6900Series moduleemcбыстродействие тесно связано с дизайном пола пользователя, особенно цепи питания, I/oaquarine, схема сброса, пользователь должен полностью учитывать вышеуказанные факторы при проектировании опорной пластины. мы будем стараться улучшить электромагнитную совместимость модулей, но не для конечного usersEMCAny гарантии производительности.

●Право вносить изменения в документах

Guangzhou Jianyong Information technology Co., Ltd. оставляет за собой право toJY-LD6900Right на изменение документов, связанных с модулями серий.

●ESDElectrostatic защита от разрядки

JY-LD6900Part компонентов модуля серии встроены в схему защиты, но когда модуль используется в суровых условиях, по-прежнему рекомендуется, чтобы пользователь обеспечивал защитные меры. installJY-модуль LD6900Series, для обеспечения безопасности, пожалуйста, отпустите Статическое электричество, накапливаемое на теле, например, надевание надежного заземления электростатического кольца и т. Д.; электростатический разряд следует также обратить внимание во время сварки, например, убедиться, что сварочное оборудование хорошо Заземленный 。

Примечания:

Подгонянный нашим companyrfidмодульный, имеющийся стандарт productsRFIDHigh скорость на большие расстояния низкочастотный модуль (скорость чтения up2rice/более чем секунд, расстояние чтения карт до to45cmove). 134. 2kordinaryrfidмодульный, 125kordinaryrfidмодульный, iso14443aвысокочастотный модуль, iso15693высокочастотный Модуль и т. д., в соответствии с особыми потребностями клиентов, индивидуальные приложения могут быть разработаны в различных fieldsRFIDlow, высокочастотный радиочастотный модуль и низкочастотное высокочастотное Радиочастотное оборудование,Может пройтиEMCEqual сертификацииОн был успешно настроен для многих известных международных предприятий и более 30 отечественных предприятий, зрелых технологий, опытных.

Рабочая частота: 125 кГц, 134. 2 кГц, 13. 56 МГц (в зависимости от конкретной среды применения, области применения и других требований, выбор настройки)

Размер продукта: в соответствии с особыми требованиями к настройке

Соответствующие сферы применения

Позиционирование И Навигация, управление животными,Золотой дракон управления,Лесного дерева управления,Производственная линия для автоматизации управления,Материал управления транспортом,Транспортное средство управления,Железнодорожного осмотра,Активами,Гидроэнергетики управленияИ т. д.
