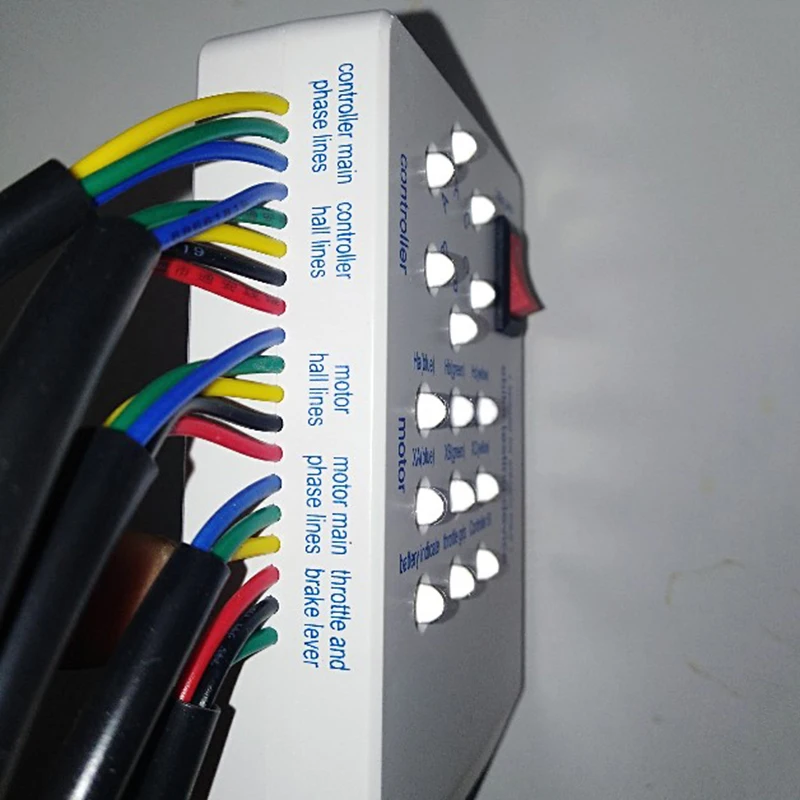

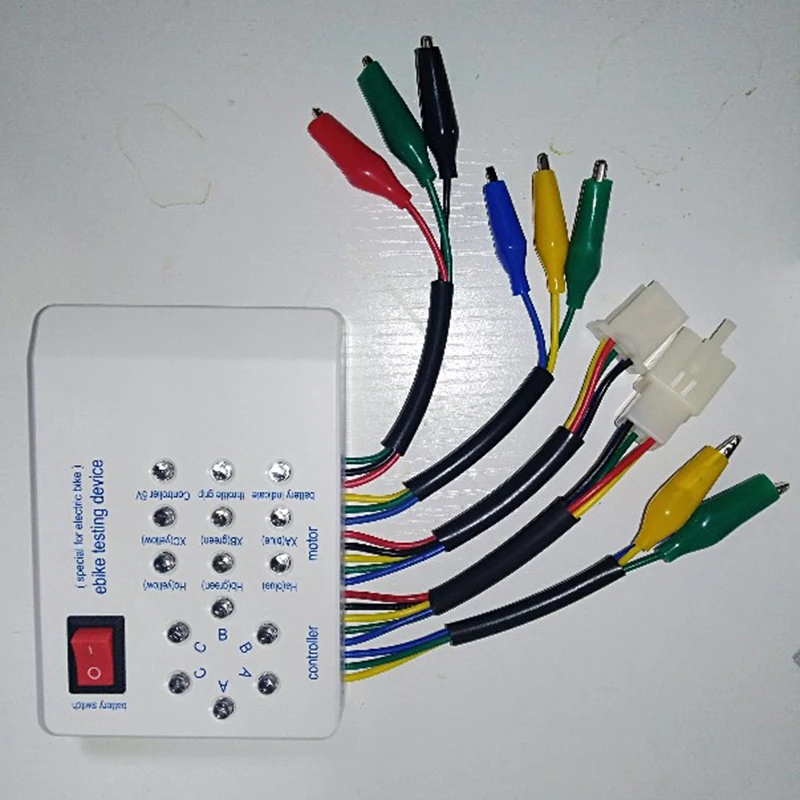

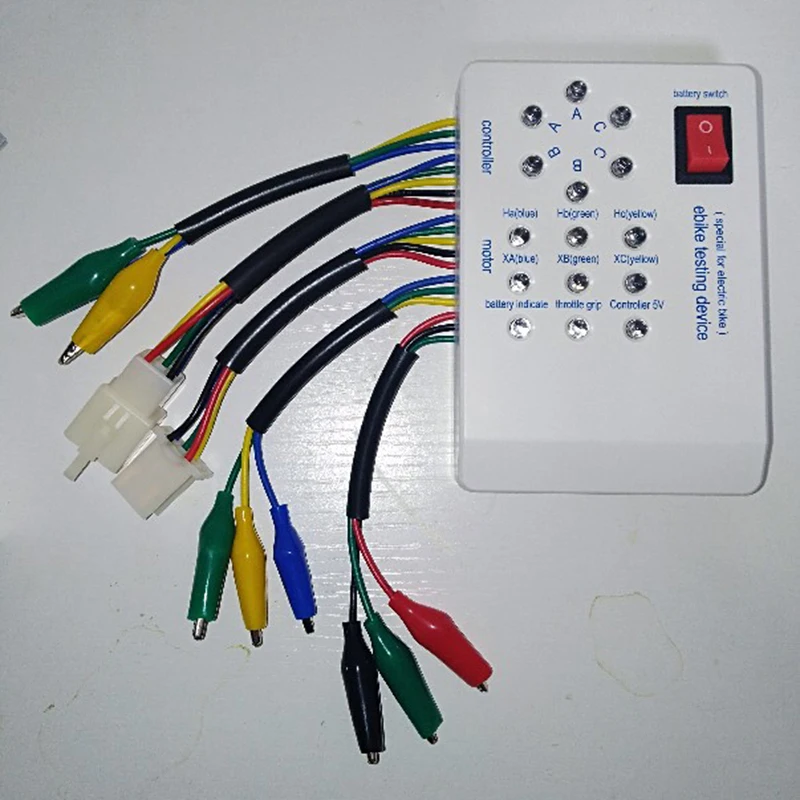

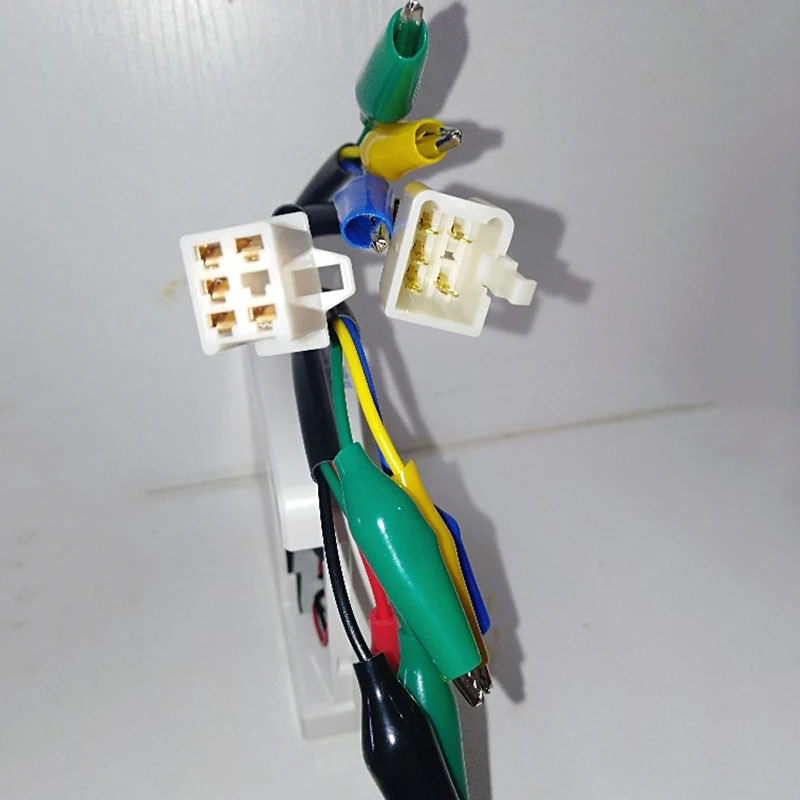

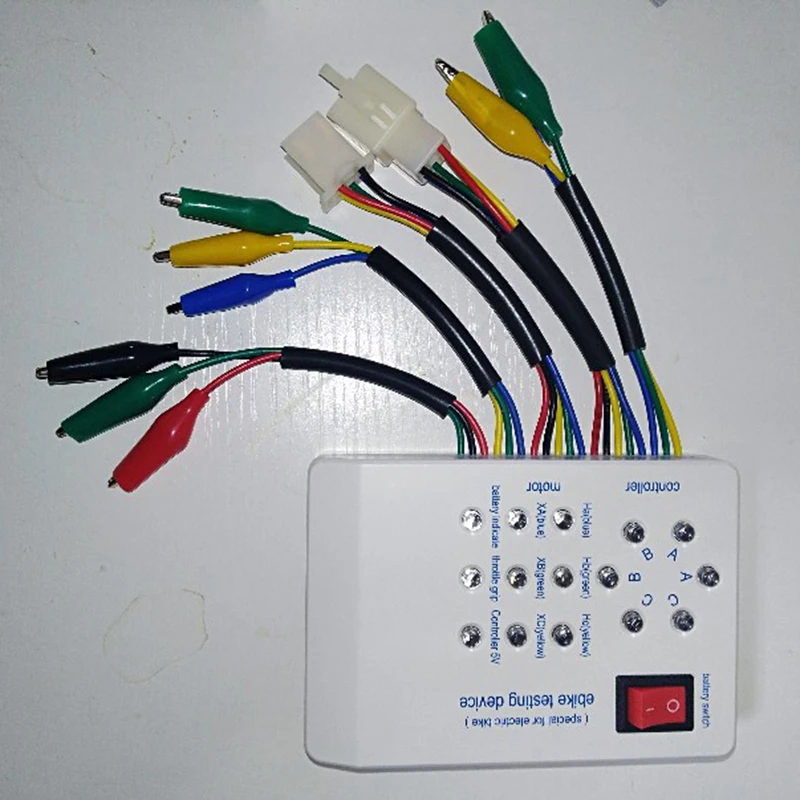

Электрический скутер бесщеточный детектор Холла контроллер двигателя тестер инструменты аксессуар

Описание

Детальная информация о товаре:

* Электрический скутер 24-96 в контроллер двигателя тестер бесщеточный детектор Холла

* 100% Новинка и высокое качество

* Изготовлен из высококачественных материалов, прочный и практичный

* Материал: нейлоновый жесткий пластиковый корпус

* Цвет: как показано на фотографии

* Размер: 83 мм * 110 мм * 25 мм (прибл.)

Инструкции по уходу за изделием

Примечание: только при использовании обнаружения Холла и обнаружения переключения передач, необходимо включить питание. Когда сигнальный светильник не достаточно яркий, замените батарею.

1. Обнаружение катушки двигателя: Подключите три зажима аллигатора на конце Катушки Двигателя тестера к трех толстых кабелей двигателя и поверните мотор. Три сигнальных лампы мигают в свою очередь, что является нормальным. Если светильник не яркий, то обмотка имеет сбой.

2. Обнаружение моторного Холла: Подключите линию моторного Холла на тестере к линии Холла мотора, и медленно поверните мотор. Три сигнальных индикатора должны иметь изменения включения и выключения. Если нет изменений, соответствующий зал или линия имеет сбой.

3. Когда сигнальный светильник 60 ° освещен, он показывает, что двигатель 60 °, в противном случае он составляет 120 °.

4. Обнаружение фазы двигателя

(1) Серия фаз Холла (a) двигатель 60 ° (b) двигатель 120 °

(2) фаза обмотки

Через этот шаг выравнивание обмоток контроллера и мотора с цветными кабелями Холла

5. Обнаружение переключения скоростей: Подключите три зажима аллигатора на конце детектора переключения скоростей к переключателю и поверните Переключатель скоростей. Светильник сигнала переключения передач должен иметь изменения включения и выключения, в противном случае имеет место неисправность.

6. Обнаружение контроллера: этот инструмент подходит для обнаружения 24 В до 60 в бесщеточный контроллер. 1. Подключите входной терминал зала контроллера к терминалу линии Холла контроллера тестера. ○2 Подключите главный линейный выходной терминал контроллера к основному линейному терминалу контроллера тестера. Включите питание контроллера, должен гореть индикатор 5 В на тестере. Если он не горит, это означает, что выход 5 в контроллера имеет неисправность. Поверните переключатель, шесть огней контроллера на тестере должны гореть в порядке (две сигнальные огни являются группой). Если он не горит или две группы мигают одновременно, контроллер имеет неисправность.

* Многофункциональное быстрое и точное обнаружение безщеточного моторного Холла/контроллера/переключения передач/детектора уровня тормоза, хороший помощник для ремонта транспортного средства

* Бесщеточный двигатель, контроллер, переключатель, рычаг тормоза, детектор холла, и не имеет ничего общего с электросамокатом 36 В, 48 В, 60 в, 64 в, 72 в источник питания

* Электрический скутер Многофункциональный тестер обслуживания для 24 В, 36 В, 48 В, 60 В бесщеточный контроллер, бесщеточный мотор катушки, бесщеточный мотор холла, переключатель обнаружения и бесщеточный угол вращения двигателя различия.

* Ремонтный тестер только для того, чтобы помочь определить неисправность диагностики, контроллер обнаружения не 100% полностью обнаружен, только фазовая линия и интерфейс линии Холла контроллера обнаружены. Если компонент сигнала и компонент выключателя питания повреждены внутри контроллера, это также приведет к тому, что контроллер не будет работать правильно, и тестер не может определить

* Примечание: тестер не может эффективно работать для бескорпусных или двухрежимных и синусоидальных контроллеров! Контроллер рекомендуется установить на электрический скутер для подключения мотора для тестирования: точный и эффективный!

* Включите выключатель питания, индикатор питания и освещение обнаружения переключения передач вместе показывает, что это нормально (вызвано высокой чувствительностью обнаружения переключения передач), и не влияет на использование.

* Превышение скорости контроллер/разрядки места обрыва/распределительный щит на 5 6-way тестер

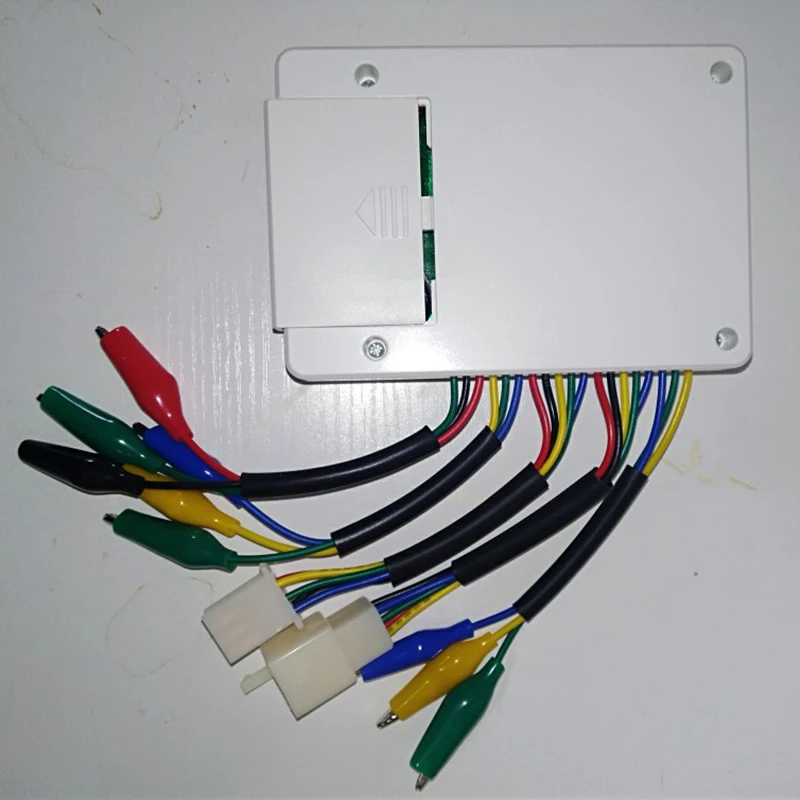

* Подходит для аккумулятора 9 В, батарея 9 В не входит в комплект поставки

Посылка в комплект входит:

1 * тестер

1 * Инструкция по эксплуатации

Примечание:

1.Настоящий цвет товара может незначительно отличаться от изображений на веб-сайте из-за таких факторов, как яркость монитора, яркость освещения и т. д.

2.Возможны незначительные отклонения в измерениях вручную.
