EMC EMI низкий уровень шума rf Усилитель 20 дБ 30 МГц-3,5 ГГц RFamp002

Примечание: Эта ссылка предназначена только для усилителей, не содержит SMA Проводов, SMA leads N head.
1. SMA N головной адаптер

2. Провод SMA
Минимум два, один 1,5 м, один 15 см или 30 см

3. Компонент SMB expert
Если вы выбираете smb-адаптер, 1,5 m SMA адаптер не нужен

4,12 v адаптер питания

Техническими показателями
Размер: 88*58*25 мм
Напряжение питания: 12 В постоянного тока, менее 50 мА тока
Усиление: более 18 дБ в диапазоне 30 МГц-1 ГГц
Входное/Выходное сопротивление: 50 Ом
Максимальная выходная мощность: 10 дБм
Входной сигнал: не более-20 дБм
Полоса пропускания: от 30 до 3,5 ГГц
Измерять коэффициент усиления антенны:

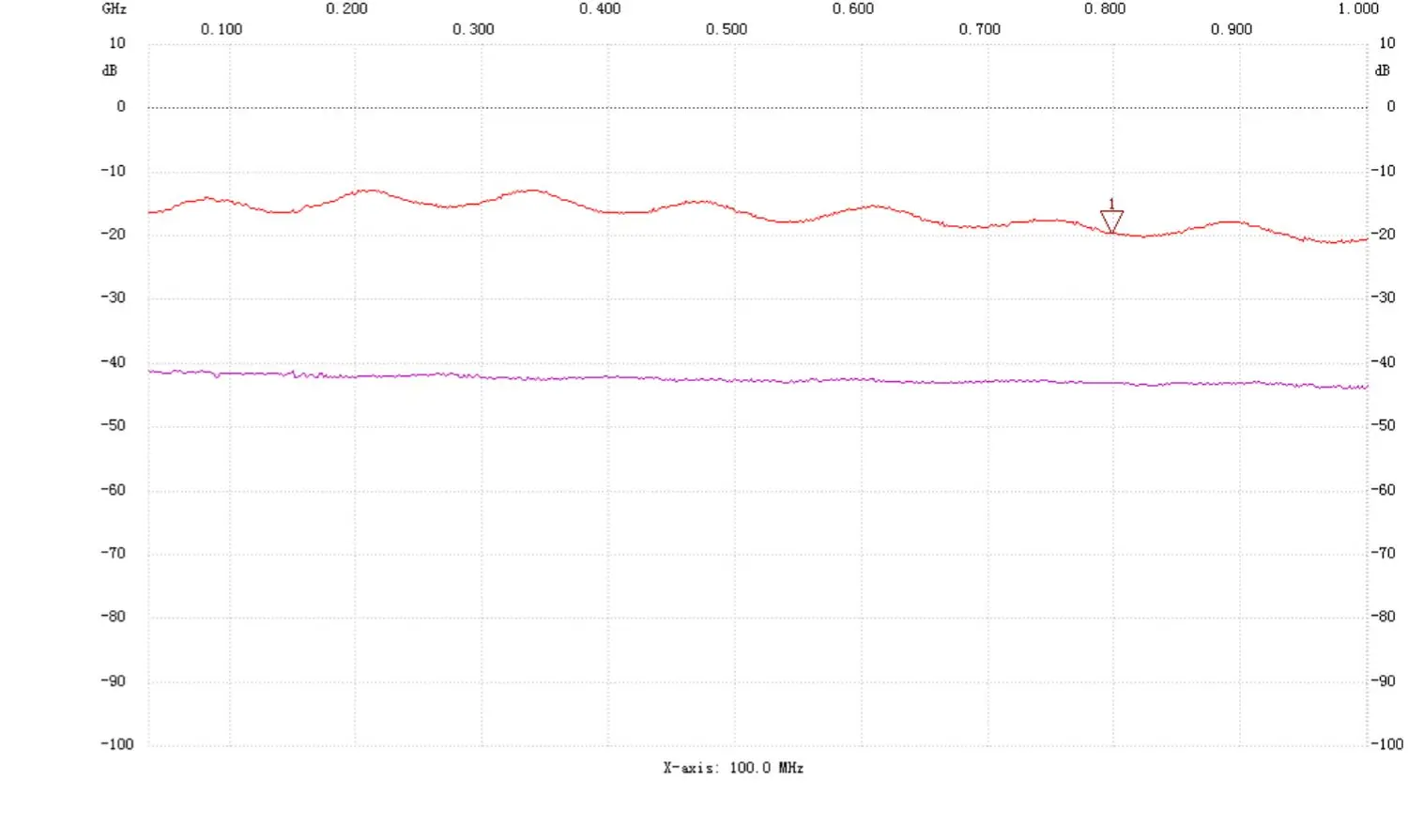

После серии источника сигнала 40 дб аттенюатор, уличный спектрометр входит в измеренную диаграмму спектра 30 МГц-1 ГГц

После серии источника сигнала 40 дб аттенюатор, уличный спектрометр входит в измеренную диаграмму спектра 30 МГц-4 ГГц

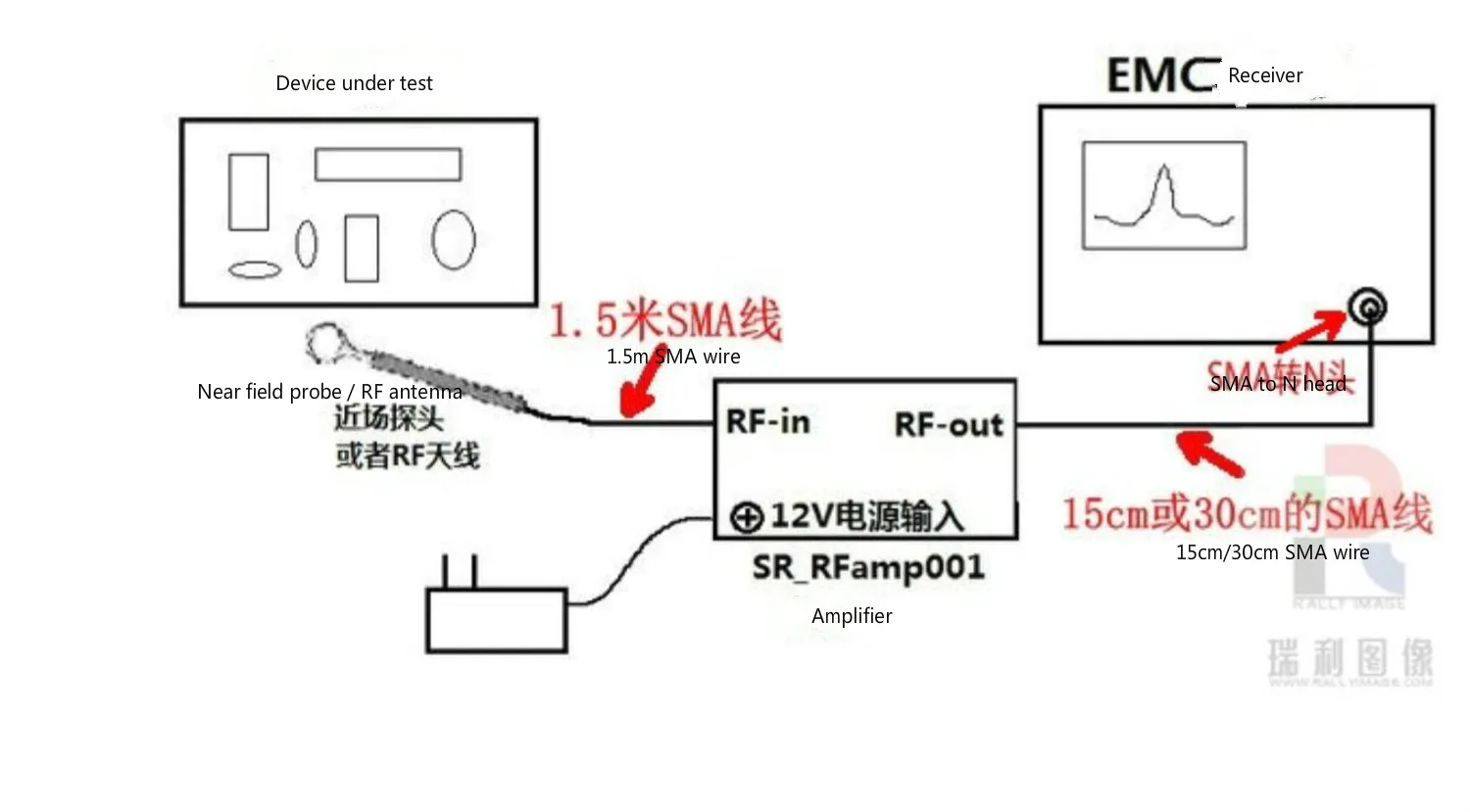

Рабочая схема

1. Сначала Подключите все сигнальные линии и включите анализатор спектра, а затем усилитель.

2. Усилитель не поддерживает горячее подключение. Пожалуйста, не подключайте и не подключайте сигнальный провод, пока он находится в режиме реального времени, чтобы антистатический электричество или утечки электричества.
