Купить EMC EMI низкий уровень шума rf усилитель 20dB 5 МГц-4 ГГц RFamp002

Описание

Один 、 техническими показателями

1. Напряжение питания: 12 VDirect, ток меньше than50mA.

2. Усиление: 30MHz-1GHzIn Частотный диапазон больше than18dB

3. Входное и Выходное сопротивление: 50 Ом

4. Максимальная выходная мощность: 10 дБм

5. Входной сигнал: <=-20 дБм

6. Полоса пропускания: 30MHzreach3. 5 ГГц (увеличение варьируется на различных частотах)

7. Измеренное усиление:

F = коэффициент усиления 5 МГц = 10,5 дБ

F = 10 МГц коэффициент усиления = 14,9 дБ

F = 20 МГц коэффициент усиления = 18,8 дБ

F = 30 МГц коэффициент усиления = 19,6 дБ

F = коэффициент усиления 500,0 МГц = 26,5 дБ;

F = 1,0 ГГц коэффициент усиления = 22,75 дБ;

F = 1,5 ГГц коэффициент усиления = 21, 03 дБ;

F = 2,5 ГГц коэффициент усиления = 17,97 дБ;

F = 3,5 ГГц коэффициент усиления = 9,36 дБ;

F = 4,0 ГГц коэффициент усиления = 5,93 дБ;

Источник сигнала Series40dBAfter аттенюатор, подключенный к входу спектра analyzer30MHz-1GHzSpectrogram.

EMC EMI низкий уровень шума rf усилитель 20dB 5 МГц-4 ГГц RFamp002

Источник сигнала Series40dBAfter аттенюатор, подключенный к входу спектра analyzer30MHz-4GHzSpectrogram.

8. Уровень шума (фактическое значение)

500 MHztime, NFabout0.6dB

1 GHztime, NFabout0.7dB

2 GHztime, NFabout0.7dB

3 GHztime, NFabout1.1dB

4 GHztime, NFabout1.6dB

Два, andSR _ RFamp001Contrast

1. SR_RFamp002Income RatioSR_RFamp001low 。

2. Sr_rfamp002рисунок шума этого способа лучше, чем у других методов. SR_RFamp001

3. мое предложение: когда самоусиление датчика высокое или динамический диапазон анализатора спектра широкий, выбирая низкий уровень шума figureSR_RFamp002. например: при использовании зонда ближнего поля usesr_rfamp001хорошие результаты; при использовании антенны, sr_rfamp002хорошие результаты.

Три. SR _ Rfamp002 (этот малошумный усилитель) фактическое использование:

AntennaSR_LPD001_V101 (300Mto1G) Соединительный усилитель _ rfamp002input, amplifierSR_Rfamp002Output Соединительный спектрометр, тестовый объект is4GHzFrequency подметатель в эксплуатации, расстояние антенны (цель Уборочная машина) About60cm 。

Тестовая антенна: antennaSR_LPD001_V101 (300Mto1G)

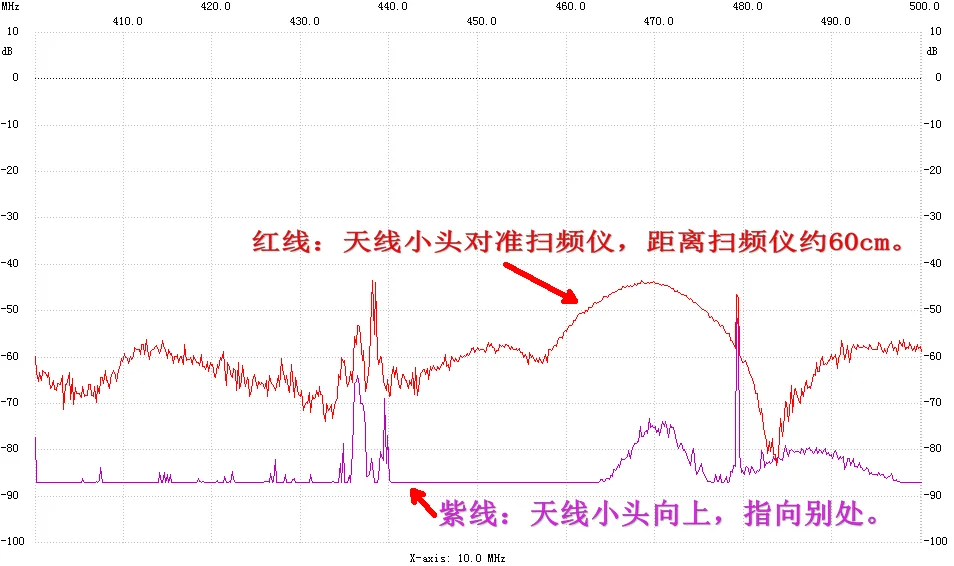

400Mreach500MTest спектральная схема между:

Четыре 、 Применение эскизов

Будьте внимательны: Этот усилитель изготовлен вручную. нет профессионального инструмента для проверки его индикаторов. пожалуйста, не снимайте тех, кто ищет больше. отказ от комментарий, отрицательный комментарий.
