Описание
Примечание: Эта ссылка предназначена только для усилителей, не содержит SMA Проводов, SMA leads N head.
1. SMA N головной адаптер
2. Провод SMA
Минимум два, один 1,5 м, один 15 см или 30 см
3. Компонент SMB expert
Если вы выбираете smb-адаптер, 1,5 m SMA адаптер не нужен
4,12 v адаптер питания
Техническими показателями
1. Длина 88 мм, ширина 58 мм и высота 25 мм.
2. Напряжение питания: 12 В постоянного тока, ток менее 50 мА.
3. Усиление: более 29 дБ в частотном диапазоне 30 МГц-1 ГГц.
4. Входное и Выходное сопротивление: 50 Ом
5. Максимальная выходная мощность: 10 дБм
6. Входной сигнал: <=-20 дБм
7. Полоса пропускания: от 9 кГц до 3 ГГц (усиление зависит от различных частот)
8. Измеренное усиление:
F = 8 кГц усиления = 21 дБ
F = 9 кГц коэффициент усиления = 24 дБ
F = 50 кГц усиления = 30 дБ
F = 1 МГц коэффициент усиления = 30 дБ
F = 5 МГц коэффициент усиления = 31 дБ
F = 20 МГц коэффициент усиления = 33 дБ
F = коэффициент усиления 35,0 МГц = 34,03 дБ
F = 1 ГГц коэффициент усиления = 33,08 дБ
F = коэффициент усиления 1,5 ГГц = 25,62 дБ
F = коэффициент усиления 2,5 ГГц = 13,00 дБ
F = коэффициент усиления 3 ГГц = 9,21 дБ
После подключения аттенюатора 40дБ серии источника сигнала к измеренной диаграмме спектра 30 МГц-1 ГГц, входящей в анализатор спектра, можно увидеть, что колебания усиления очень малы, менее ± 2 дБ.

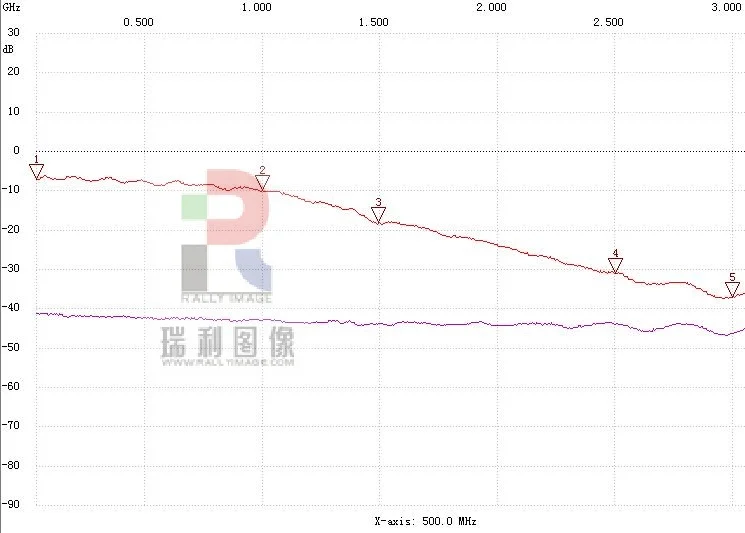

После серии источника сигнала 40 дб аттенюатор, он подключен к измеренной 30 МГц-3 ГГц диаграмме спектра, входящей анализатором спектра

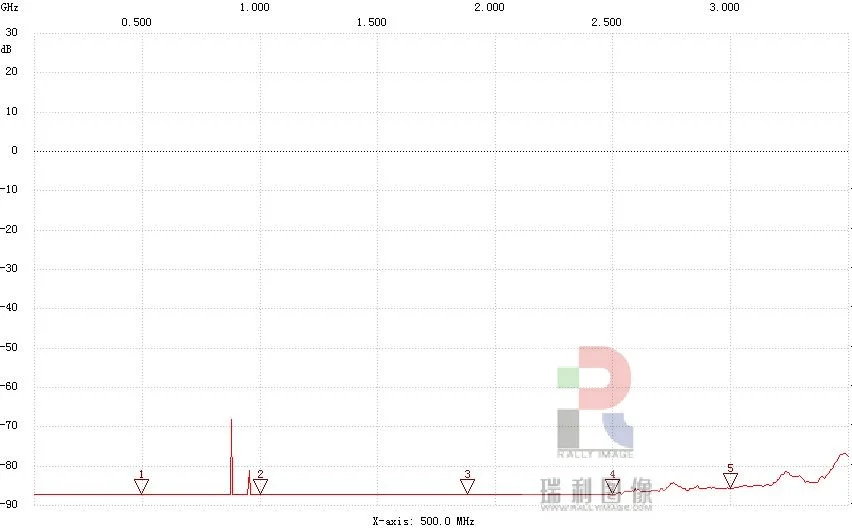

Входной Магнитный зонд поля, фактический рабочий эффект усилителя.
Коэффициент шума (фактическое значение)
При 300 МГц NF составляет около 1,8 дБ
При 1 ГГц NF составляет около 2,3 дБ
При частоте 2 ГГц NF составляет около 3,0 дБ
При частоте 3 ГГц NF составляет около 3,6 дБ
По сравнению с SR_RFamp002
1. Усиление SR_RFamp002 ниже, чем у SR_RFamp001.
2. Коэффициент шума SR_RFamp002 лучше, чем коэффициент SR_RFamp001.
3. Мои предложения:
SR_RFamp002 с малым коэффициентом шума выбирается, когда собственный коэффициент усиления датчика относительно высокий или динамический диапазон анализатора спектра относительно широкий.
Например, SR_RFamp001 хорошо работает при использовании зонда ближнего поля. SR_RFamp002 хорошо работает при использовании антенны.
1. Сначала Подключите все сигнальные линии и включите анализатор спектра, а затем усилитель.
2. Усилитель не поддерживает горячее подключение. Пожалуйста, не подключайте и не отключите сигнальный провод, пока он находится в режиме реального времени, чтобы предотвратить повреждение усилителя от статического электричества или утечки электричества.
