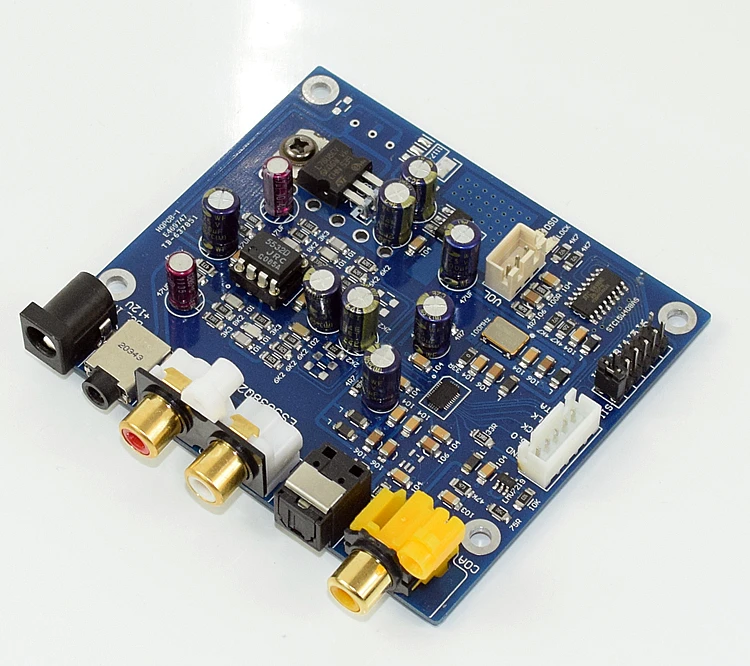

ES9038Q2M ES9038 I2S волоконный коаксиальный входной декодер мельница плата DAC декодирующая плата для усилителя Усилитель Поддержка I2S DSD 256K

Основные параметры:

Напряжение: 9-15 В постоянного тока

Размер печатной платы: 76*86 мм

Выходные клеммы: RCA может подключать усилитель, amp, 3,5 клеммы можно подключить к наушникам

Вход поддержка:

Коаксиальный: PCM44.1k ~ 192 k 24 бит/DOP DSD64

Волокно: PCM44.1k ~ 192 k 24 бит/DOP DSD64

I2S/DSD: PCM44.1k ~ 384 k 32 бит/DSD64, DSD128, DSD256

Определения контактов I2S/DSD: PCM_BCLK-DSD_CLK, PCM_LRCK-DSD_L, PCM_DATA-DSD_R

Описание контакта:

Плата интерфейса вверх дном, сверху вниз: GND, свободные, LRCK, BCLK, данные

Основная Точка продаж:

~: Идеальный и бесшовный интерфейс, форматы pcm и DSD переключатель без дефектов.

~: ES9038Q2M более идеальные параметры, 129dB DNR-120dB THD + N

~: Легко установить

Поскольку MCLK es9038 является автономными часами 100 м, достаточно просто введите данные BCK LRCK. Тонкий и округлый, удлинение очень хорошее. С NE5532 op amp

Аудио вход настройки:

J1 короткий, коаксиальный вход

J2 коротковат, оптический вход

J1 и J2 не коротковаты, вход 2S

Настройки фильтра:

J3, J4, J5, J6 не коротковат, фильтр = apodizing Быстрый откатной фильтр

J3 не короткое замыкание:

J4 короткий, фильтр = настенный фильтр кирпича

J5 коротковат, фильтр = корректированный минимальный фазовый Быстрый откатной фильтр

J6 коротковат, фильтр = минимальный фазовый фильтр медленного отката

J3 защита от короткого замыкания:

J4 коротковат, фильтр = минимальный фазовый Быстрый откатной фильтр

J5 коротковат, фильтр = линейный фазовый фильтр медленного отката

J6 коротковат, фильтр = линейный фазовый Быстрый откатной фильтр

Регулятор громкости:

VOL: 1-2 короткий для отключения звука, 2-3 короткий для максимальной громкости

Может быть внешний одиночный потенциометр, потенциометр Поворотный ручка в направлении перемычки, затем соответствующая проводка, увеличивающая громкость слева направо
