Описание

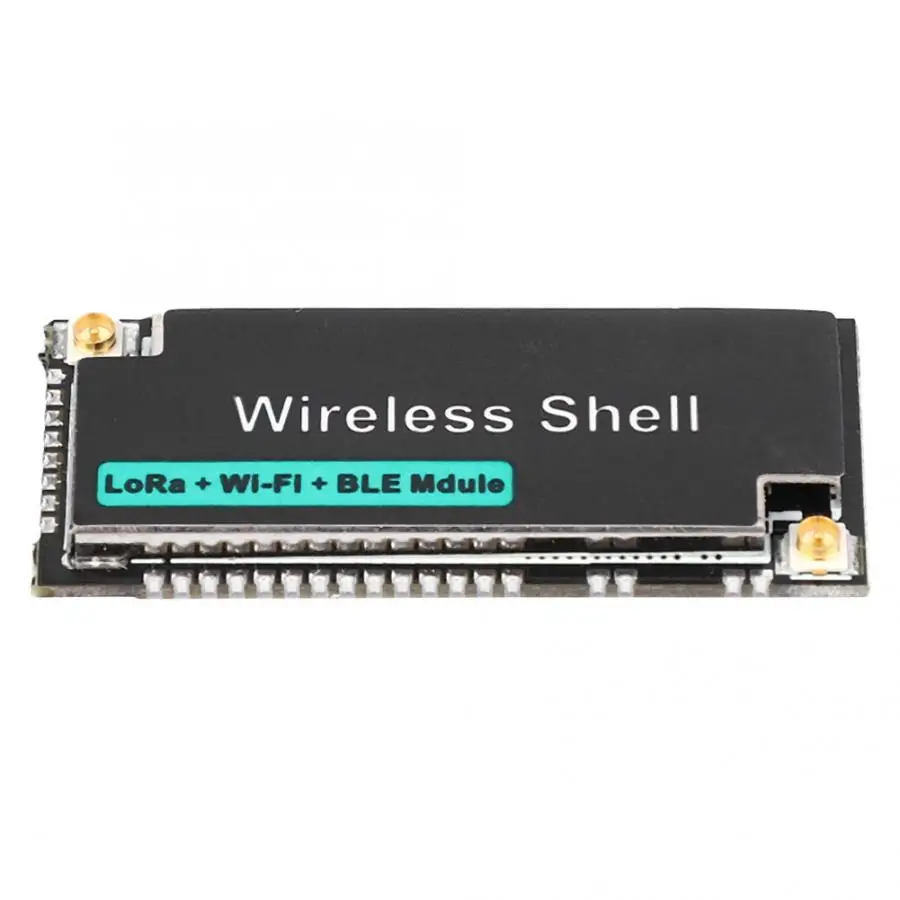

ESP32 макетная плата SX1276 LoRaWAN протокол wifi BLE модуль для Arduino

Особенности:

Модуль принимает чип ESP32 + SX1276, полностью поддерживает стандартный протокол LoRaWAN, подходит для развития Интернета вещей. Совместимость с Arduino IDE, макетная плата может быть запрограммирована стандартной книгой и лаконичным языком развития, чтобы быстро завершить проверку схемы и разработку продукта. Поддерживает три основных протокола беспроводной связи, включая wifi, BLE4.2 и LoRa. Защитный чехол крепится на модуле, значительно увеличивая возможности защиты от помех. Интегрированный с преимуществами традиционного беспроводного модуля, модуль имеет небольшой размер и низкое энергопотребление. Применяется к различным умным приложениям, таким как умный автомобиль, умный уличный свет, управление роботом, управление дроном и т. Д.

Параметры:

MCU	ESP32-PICO-D4 (240 МГц Tensilica LX6 двухъядерный + 1ULP; 600 DMIPS, 520кб SRAM, Wi-Fi, двухрежимный вluetooth)
Чип LoRa	SX1276
LoRa частота	433 МГц, 470 МГц, 868 МГц, 915 МГц (опционально)
LoRa сигнала.Выход Мощность	18±2dB
Аппаратных ресурсов	UARTx3; SPIx2; 12Cx2; 12Sx1
	12-бит ADC; 8-битный DAC
	44 Универсальный GPIO
Флэш-память	Внутренняя вспышка SPI 4 Мб (32 М-бит)
Интерфейс	Антенна (ITEX) x1; wifi/BLE антенна (IPEX) x1
Размер	38,4x16,1 мм/1.5x0.6in
Управляемый расширительныйОборудование Выходная мощность (Vext)	Да
Низкая Мощность дизайн расхода	Режим глубокого сна, ток 10uA
Электрические свойства	Состояние	Минимум	Типичное	Максимальная
Питание	3,3 В (≥500 мА)	2,7 V	3,3 V	5,5 V
Мощность в режиме ожидания	Беспроводной сканирования	115mA
	WI-FI AP	135mA
	LORa 10dB передачи	100mA
	LORa 12dB передачи	105mA
	LORa 15dB передачи	120mA
	LORa 20dB передачи	145mA
Выход	Управляемый расширительный оборудование Выходная мощность (Vext 3,3 V)	350mA

Посылка список:

1 x ESP32 макетная плата
