Описание

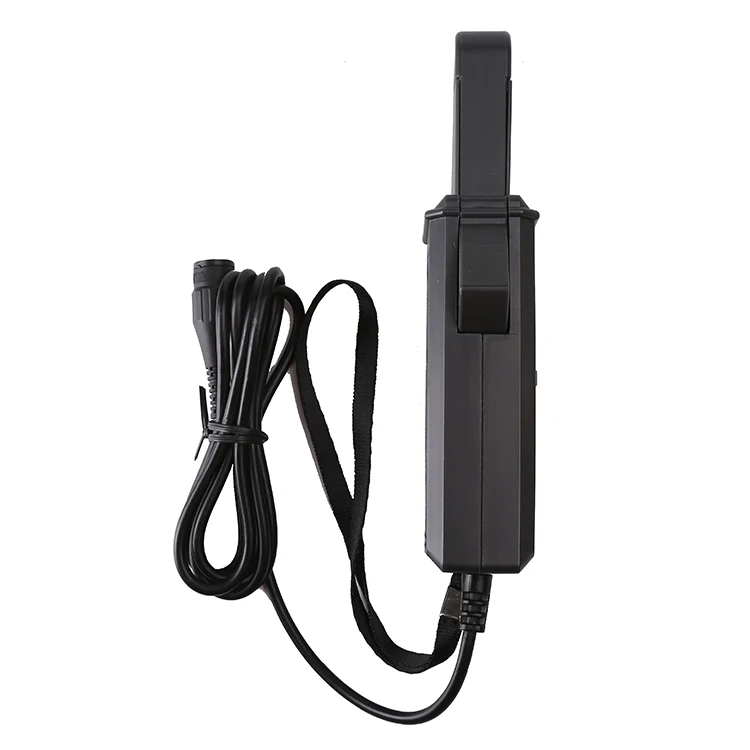

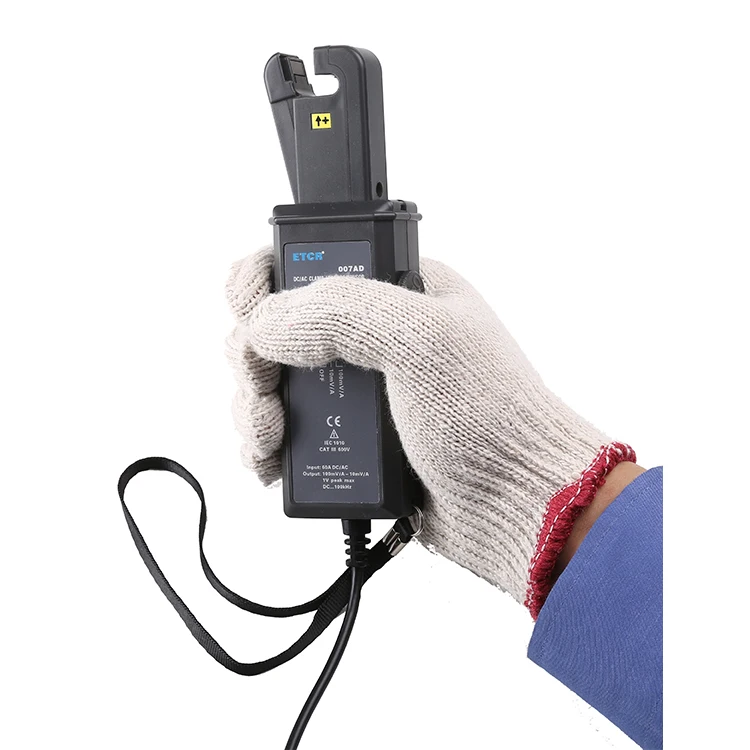

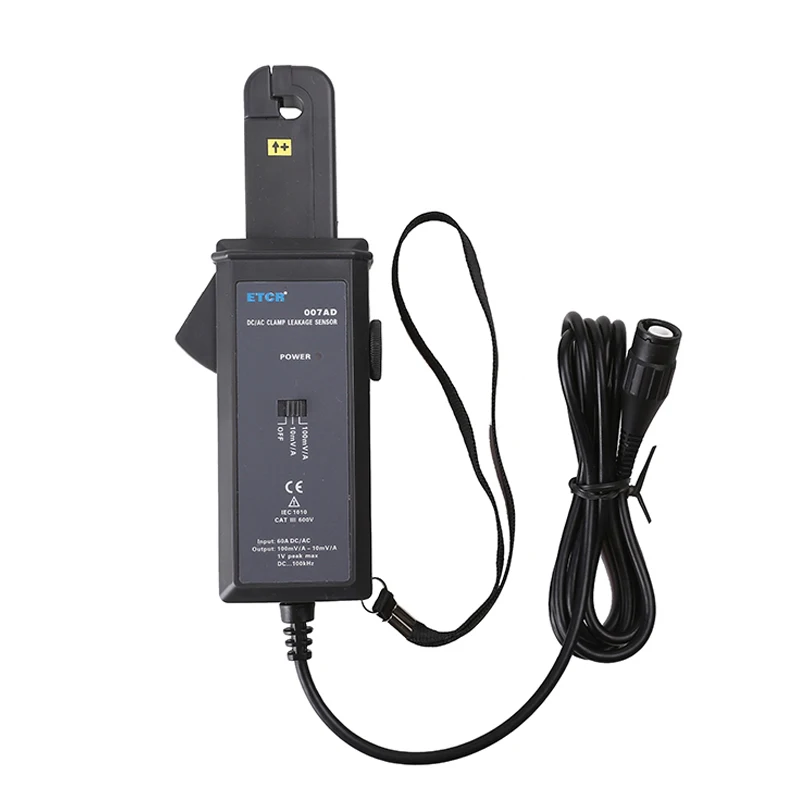

ETCR007AD AC/DC зажим утечки тока сенсор датчик ETCR-007AD
ETCR 007AD AC/DC датчик утечки тока предназначен для измерения тока переменного/постоянного тока и тока утечки под напряжением 600 В, путем принятия новейшей технологии CT и цифровой Интегрированной технологии. Маленький зажим подходит для линий плотно мест (электрическая система измерения мощности, высокоскоростная железнодорожная система, электроцепь автомобиля, и так далее), Бесконтактное измерение, для обеспечения безопасной работы. Он небольшой, с высокой точностью, стабильной производительностью, может быть подключен к анализатор обнаружения фазы, промышленное оборудование управления, регистратор данных, осциллограф, электрический анализатор качества электроэнергии, высокоточный мультиметр. Датчик широко применяется в таких областях, как электричество, связь, метеория, железная дорога, автомобильная промышленность, нефтяное месторождение, строительство, измерение, научно-исследовательские учебные центры, промышленные и горнодобывающие предприятия.
| Функция | Измерение тока переменного/постоянного тока, тока утечки |
| Питание | Трансформаторного двигателя Mn-Zn-Mn общего назначения сухая батарея, 6RL61, 9 V. Непрерывное использование в течение 100 часов, Подключение внешнего источника питания также доступно в течение длительного времени. |
| Тесты режим | Клип на КТ, Бесконтактное измерение |
| Зажим Размеры | φ7мм |
| Вход диапазон | 0mA-60.0A от источника переменного или постоянного тока |
| Выходное напряжение | 10 мВ/а; 100 мВ/А (соответствующий) |
| Выход диапазон | 1 V пик макс |
| Разрешение | 1mA от источника переменного или постоянного тока |
| Точность | ± 3% FS (23C± 5CНиже 5% rh) |
| Ошибка фазы | ≤3 ° (AC 50 Гц/60 Гц; 23C± 2C) |
| Калибровки | Отрегулируйте нуль для калибровки, устраняйте внешние помехи электрического поля |
| Выход провода | Основной провод: Положительный выход сигнала; экранирующий провод: Заземление сигнала |
| Длина кабеля | 2 м |

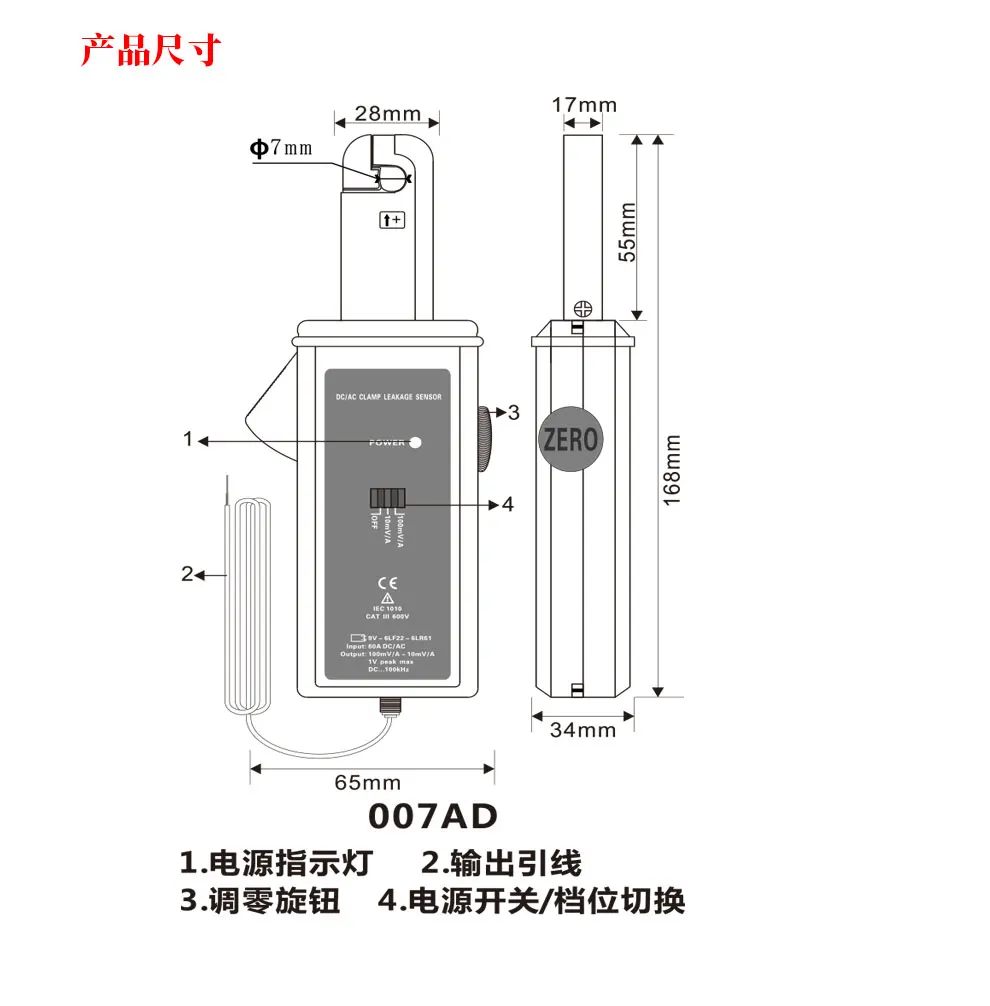

| Измерение | ЛВТ: 168 мм × 65 мм × 34 мм |
| Частота | AC: 45 Гц-400 Гц |
| Постоянный ток: DC-100kHz | |
| Тесты позиции | Проверенный провод в центре челюсти |
| Линия Напряжение | AC600V |
| Вес | 170 г (включая батарею) |
| Рабочий ток | 5mA |
| Рабочая Температура температуры и влажности | -10C-50CОбъемом менее 80% rh |
| Предел Температура ошибка | -10C-0CИ 40C-50CРасположены в 2% rdg |
| Для хранения Температура температуры и влажности | -10C-60CОбъемом менее 70% rh |
| Изоляционная прочность | AC3700V/rms (между сплавом зажима и корпусом) |
| Применимые правила техники безопасности | IEC1010-1, IEC1010-2-032, уровень загрязнения 2, кошкаIII(600 V) |
| Аксессуары | Датчик: 1 шт.; Батарея (6F22, 9 В): 1 шт.; руководство пользователя/гарантийный талон/Сертификация: 1 копия |
Характеристики
- Бренд
- justoker
- Материалы для самостоятельного изготовления
- Электрический
- Номер модели
- ETCR007AD
