Описание

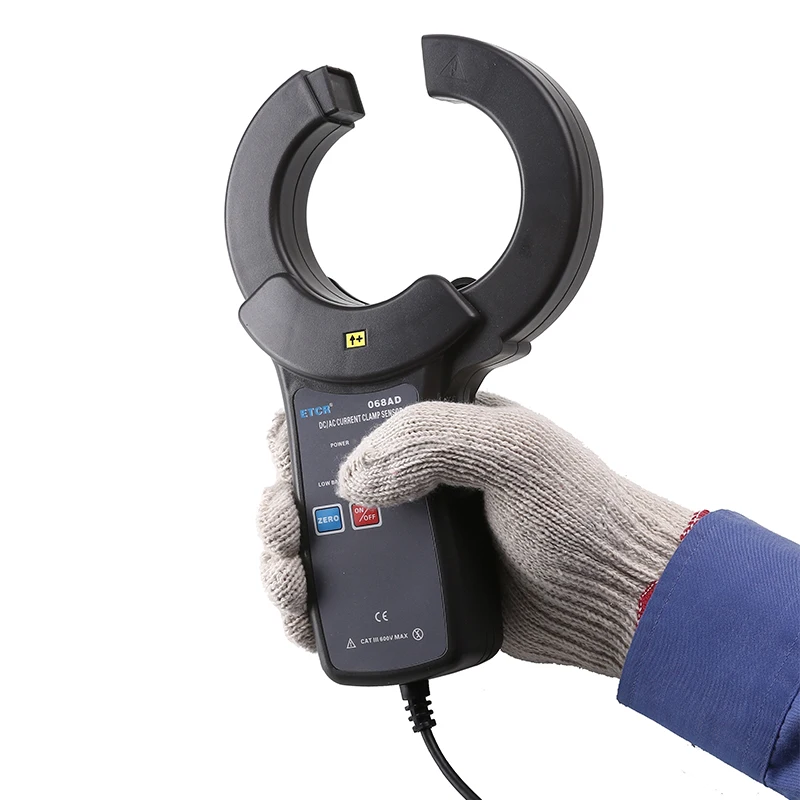

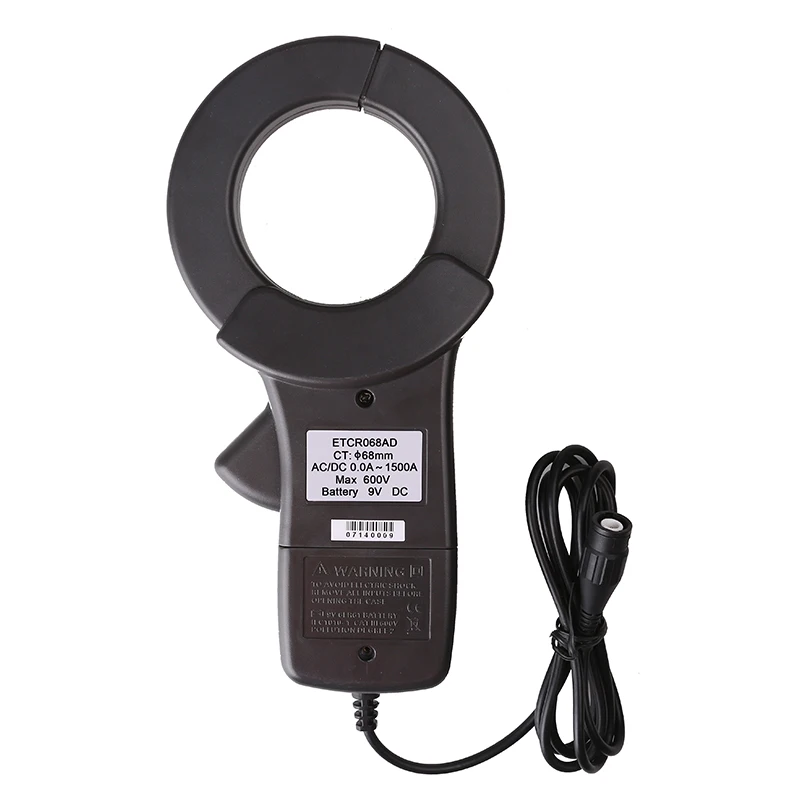

ETCR068AD Мощность фактор Датчик постоянного тока
Особенности:
Зажим ETCR068AD AC/Датчик постоянного тока предназначен для тестирования переменного/постоянного тока с напряжением до 600 в на линии. Используйте новейшие технологии CT и цифровые интегрированные технологии. Нет металлического проводника вне зажимов, Бесконтактный тест для обеспечения экономии. Это небольшой размер; Высокая точность может соединиться с мультиметром, осциллографом, электрическим Анализатор качества электроэнергии и т. Д. широко применяется в электроэнергии, связи, метеологии, железной дороге, нефтяном поле, строительстве, измерении, научно-исследовательском учебном устройстве, промышленных и горнодобывающих предприятий.
Технические характеристики:
| Функция | Измерение переменного тока, фазы, энергии, мощности, мощности, коэффициента мощности |
| Мощность питания | Zn-Mn сухой аккумулятор 6F22 9VDC (допускается внешняя мощность) |
| Номинальный ток | 15mA |
| Тесты режим | Зажим CT, Бесконтактное измерение |
| Зажим Размеры | φ68mm |
| Диапазон | DC 0 ~ 2000A; AC 0 ~ 1000A |
| Разрешение | 0.1A от источника переменного или постоянного тока |
| Выходной сигнал | 1mV/1A |
| Точность | ±2. 0% FS (50 Гц/60 Гц; 23C±2C, ниже 70% RH, держите провод в центре зажима) |
| Ошибка фазы | ≤3 ° (AC50Hz/60Hz; 23C±2C) |
| Нулевая Очистка | Нажмите кнопку ZERO, чтобы очистить данные, устраните эффект геомагнитного поля для измерения тока переменного тока |
| Выход соединение | Стандартное подключение: Красный провод-Положительный выход; желтый провод-Отрицательный выход. |
| Выход провода Длина | 2 м |
| Измеряется пространственный проводный | Приблизительно в геометрическом центре зажима, ошибки отклонения центра зажима увеличивают 1.5% rdg. |
| Частота | AC 45 Гц ~ 400 Гц |
| Напряжение цепи | Цепь с напряжением ниже 600 В переменного тока |
| Напряжение батареи | Когда напряжение батареи ниже 7,2 В, светодиодный индикатор будет освещен при низком напряжении, укажите замену аккумулятора. |

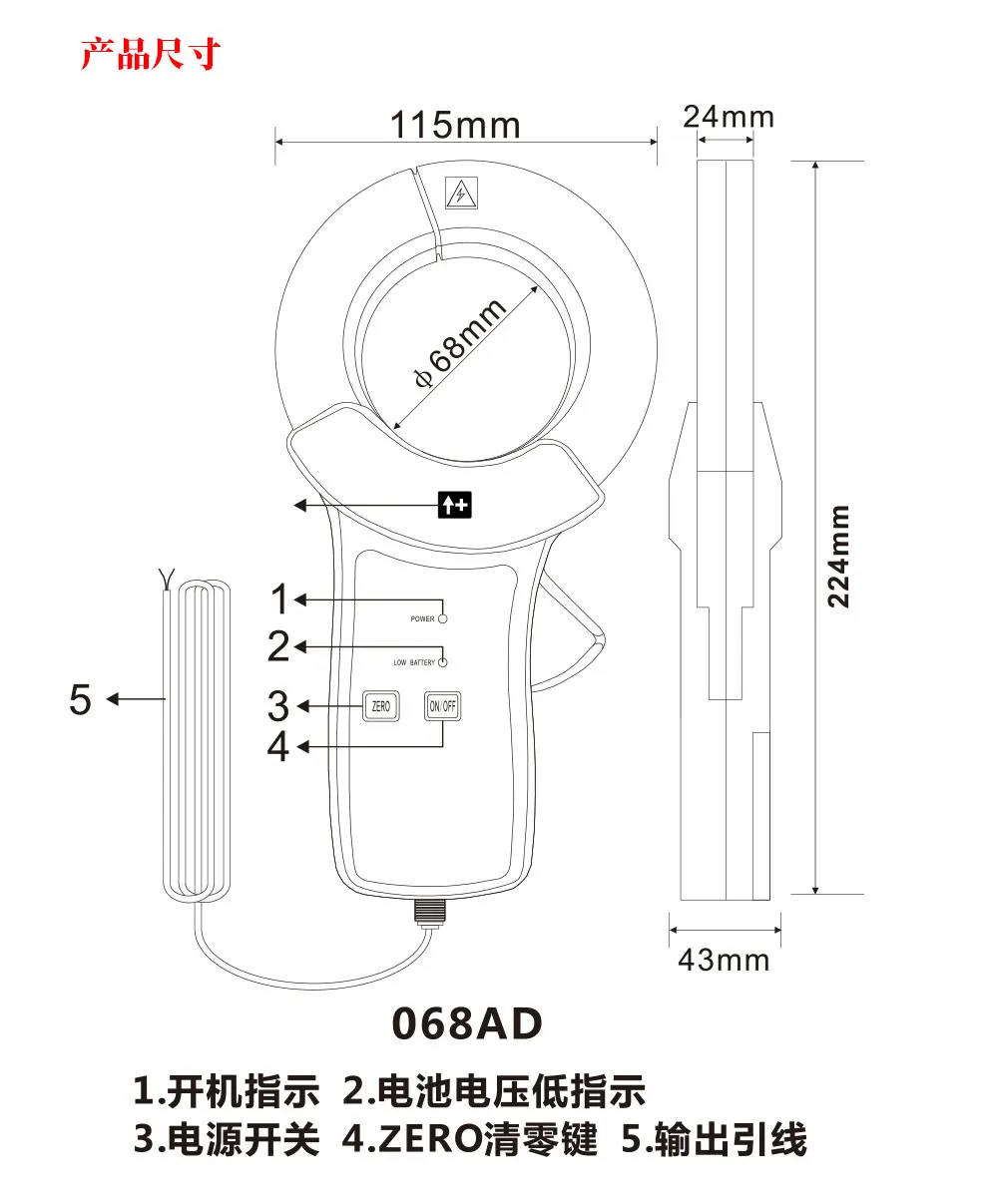

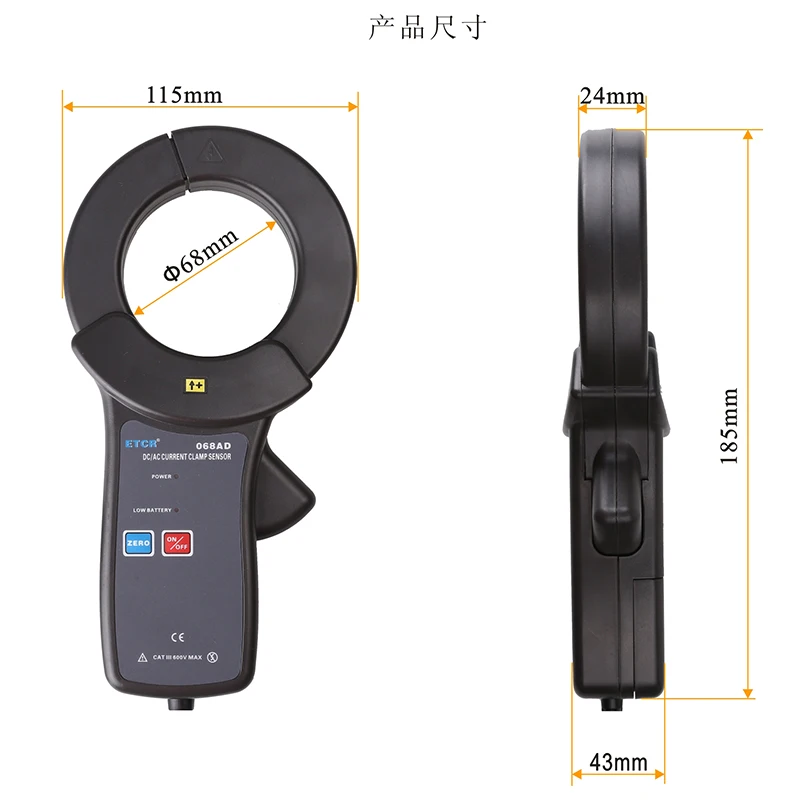

| Измерение | 224 мм × 115 мм × 43 мм |
| Вес | 515 г |
| Рабочая Защита окружающей среды | -15C ~ 45C; 80% rh ниже |
| Для хранения Защита окружающей среды | -10C ~ 60C; 70% rh ниже |
| Прочность изоляции | AC 3700 V/rms. (между ядром и оболочкой) |
| Правила техники безопасности | IEC1010-1. IEC1010-2-032. Степень загрязнения 2. CAT III (600 В) |
| Аксессуар | Датчик: 1 шт.; Батарея (6F22 9 В): 1 шт. (в комплект не входит) |
Характеристики
- Бренд
- justoker
- Материалы для самостоятельного изготовления
- Электрический
- Номер модели
- ETCR068AD
- Operating Temperature
- -15-45
- Dimensions
- 224mm*115mm*43mm
- Accuracy Class
- +/-2.0%FS
- Measuring Range
- DC 0~2000A; AC 0~1000A
