ETCR9500 беспроводной высоковольтный измеритель коэффициента трансформации тока

ETCR9500 беспроводной высоковольтный измеритель коэффициента трансформации тока

1. Введение:

ETCR9500 беспроводной измеритель коэффициента преобразования тока высокого напряжения разбивает традиционную структуру, специально разработанную для первого и вторичного тока высокого и низкого напряжения, переменного соотношения и тестов на ток утечки; примените технологию la test CT и технологию цифровой интеграции маски, состоящую из специального высоковольтного зажима, низкого напряжения, хоста, Высоковольтный изоляционный стержень и программное обеспечение для мониторинга и т. д. его беспроводные данные тестирования передачи могут проникать в несколько строительных препятствий с прямым расстоянием 30 метров.

С программным обеспечением мониторинга, счетчик имеет онлайн-функцию мониторинга в реальном времени и функции истории запроса, с динамический дисплей, направление волны, переменное соотношение, индикация частоты, с максимальной, минимальной, средней индикацией значения; функции настройки сигнализации и индикации сигнализации, функции чтения данных, доступа, экономии, анализа, обработки, сортировки, Облегающая кривая, отчет и печать.
Соединительный стержень высоковольтного детектора может использоваться при измерении высоковольтного тока, токов с обеих сторон трансформатора, испытаний на переменное соотношение, онлайн-мониторинг тока ниже 60 кв; специальный Амперметр может облегчать зажим для выхода из проверенного свинца путем нажатия или оттягивания задней изоляционной панели, что является временем эффективным и удобным; Широко используется в электростанциях, подстанциях, промышленном и горнодобывающем бизнесе, измерительный прибор, отдел технического обслуживания электрика для измерения тока, проверки мощности и работы на местах.

2. Технические характеристики:

Функция	Высокое и низкое напряжение первого и вторичного тока петли, переменное соотношение, ток утечки Онлайн тест; ток на обеих сторонах трансформатора, переменное соотношение онлайн мониторинга
Мощность питания	DC6V сухая щелочная батарея (1,5 V aa× 4), непрерывная работа в течение 30 часов
Тесты режим	Зажим КТ
Режим передачи	Беспроводная передача, максимальное расстояние прямой передачи составляет около 30 м
Дисплей режим	ЖК-дисплей: 128dots× 64dots; функция синей подсветки
ЖК-дисплей Размер	Домен дисплея: 44 мм × 27 мм
Прибор для измерения размерности	Хост: ширина, высота, thickness75mm×170mm×30mm Высоковольтный зажим: ширина, высота, толщина 76 мм × 255 мм × 31 мм Зажим низкого напряжения: ширина, высота, толщина 63 мм × 160 мм × 23 мм
Зажим Размер	Высоковольтный зажим: & phi; 48 мм Зажим низкого напряжения: & phi; 30 мм
Частота дискретизации	2 раз/сек
Измерение объема	Высоковольтный зажим: 0.0mA ~ 1000A Зажим низкого напряжения: 0.00mA ~ 10A
Разрешение	Высоковольтный зажим: 0.1ма Зажим низкого напряжения: 0.01ма
Переключения	Автоматическое переключение
Одна петля точность тестирования 23℃±3℃, ниже 80% RH	0.0mA ~ 10.0A: ± 1% ± 5dgt
	10.0A ~ 49.9A: ± 2% ± 5dgt
	50.0A ~ 199.9A: ± 3% ± 5dgt
	200A ~ 600A: ± 4% ± 5dgt
	601A ~ 1000A: ± 5% ± 5dgt
Вторичный контур точность тестирования	0.00mA ~ 10A: ± 1% ± 5dgt (23±±3℃, ниже 70% RH)
С переменным коэффициентом электронным	3 дисплея с переменным соотношением: (первое и вторичное Измерение тока в реальном времени; рассчитать переменное соотношение на 5А вторичной петли и 10кв-yy трансформатора 10кВ/380 В); максимальный коэффициент трансформации 1:10 миллионов (1.0K7)
Хранение данных	3000 наборов, нажмите клавишу HOLD для сохранения данных и автоматически нумерованного хранения (данные не будут терять в выключении или замене батареи)
Линейного напряжения	Ниже 60кв линейный тест (с 5 изоляционными стержнями)
Хранение данных	Нажмите клавишу HOLD для сохранения данных, показанную HOLD, а затем нажмите HOLD, чтобы отменить сохранение.
Данных доступа	Введите режим доступа к данным, нажав клавишу HOLD + key POWER
Переполнения дисплей	Функция избыточного потока: показана в "OL A"
Нет сигнала индикация	«Нет сигнала» будет показан, когда хост не получает сигнал
Автоматическое отключение	15 минут после загрузки, счетчик автоматически отключается
Батарея напряжения	Когда напряжение батареи ниже 4,8 В, напряжение батареи показано в низком символе, чтобы напоминать замену батареи
Массового расхода воздуха	Хост: 240 г (с батареей) Высоковольтный зажим: 335 г (с батареей) Зажим низкого напряжения: 170 г (опционально) Общая масса счетчика: 2,5 кг (включая изоляционный стержень и батарею)
Внешних помех	Нет особо сильного электромагнитного поля; без помех 433 МГц и 315 МГц
Рабочая температура и влажность	-25℃ ~ 45℃; ниже 80% Rh
Температура и влажность при хранении	-10℃ ~ 60℃; ниже 70% Rh
Изоляционный стержень размер	& Phi; 32 мм, 1 м/шт. (5 шт., стандартная конфигурация)
Низковольтный токовый зажим	Стандартный 2 м
Прочность изоляции	Высоковольтный зажим: AC100kV/rms (между 5-м изоляционным стержнем и токовым зажимом высокого напряжения) Хост и низкое напряжение зажим: AC1000V/rms
Структура	Анти-капельного типа Ⅱ (высоковольтный детектор)
Безопасность положения	IEC1010-1, IEC1010-2-032, класс загрязнения 2, CAT Ⅲ (600 в), IEC61326 (Стандарт EMC)

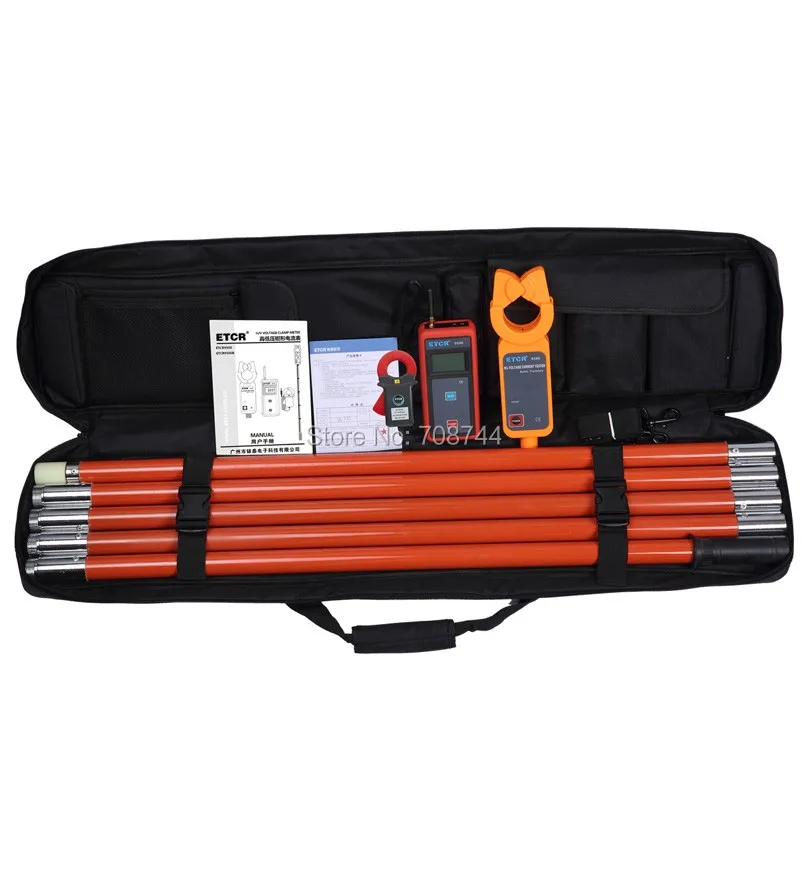

Аксессуары	Зажим: 1 шт.; Приемник: 1 шт.; токовый зажим: 1 шт.; диск: 1 шт.; RS232 провод связи: 1 шт.; метр коробки: 1 шт.; изоляционный стержень (1 м): 5 штук.
