Описание

Особенности:

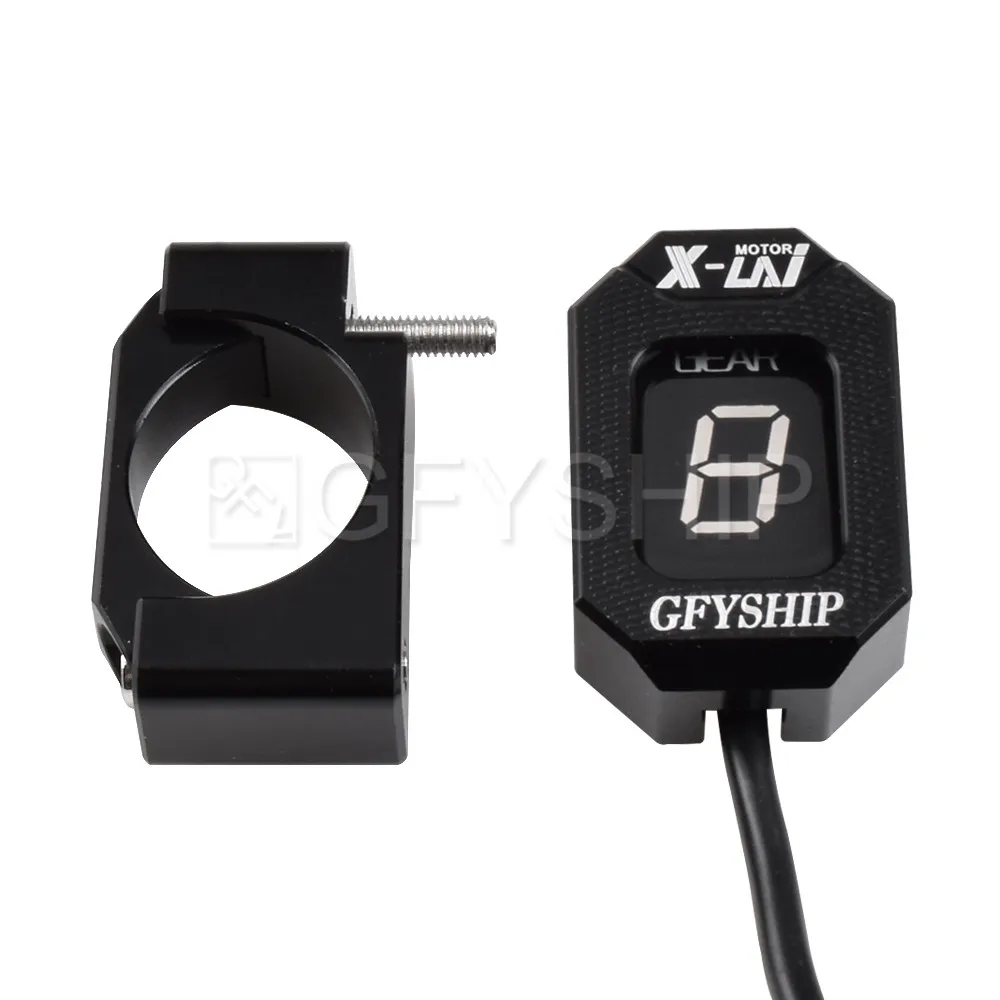

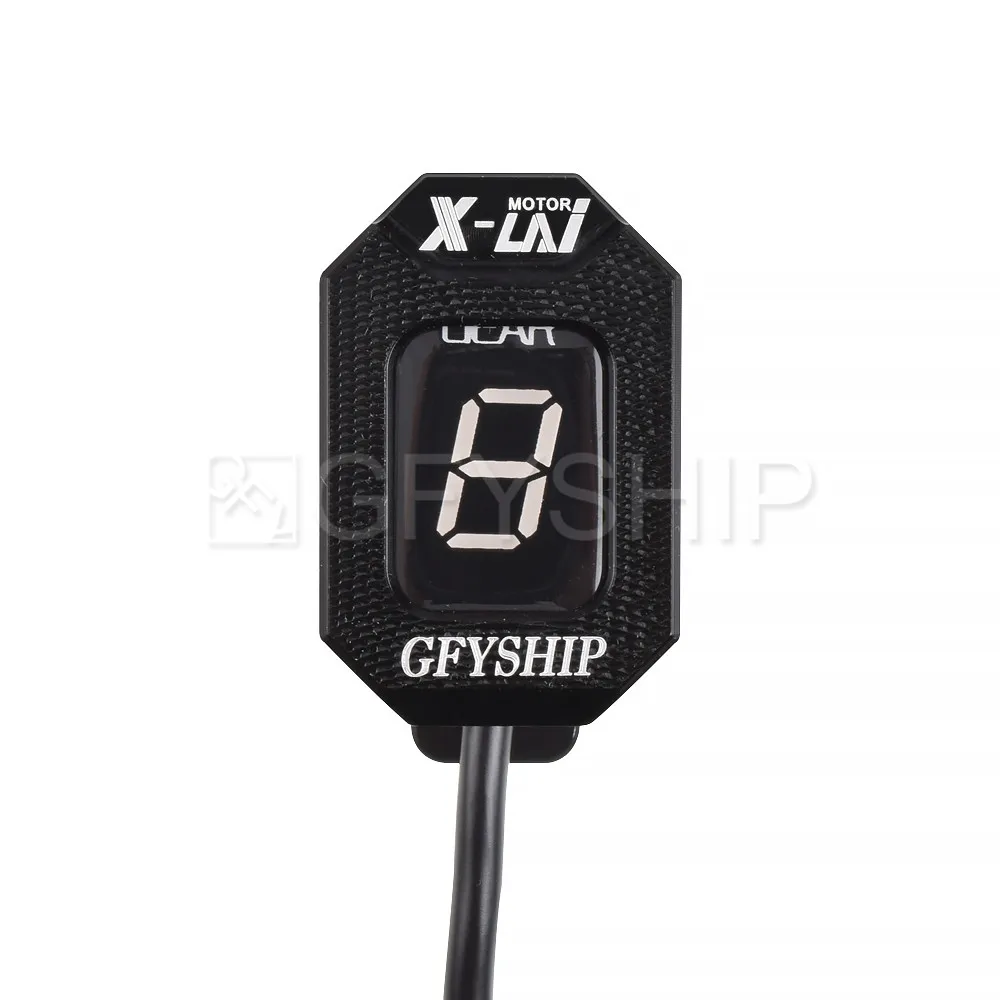

Состояние: 100% новый Цвет: черный Цвет света: красный/синий/зеленый 1-6 шестеренный дисплей Не подключайте и Не играйте. Необходимо подключить четыре провода. Не нужно ломать линию. Применимость:

Для KTM EXC 350 FI модели все годы

Для KTM EXC 400 без FI модели все годы

Инструкции:

Необходимо подключить 4 провода к проводке велосипеда. В комплект входят высококачественные быстроразъемные соединители (4 шт. проводов). Не нужно обрезать провода и не нужно паять.

Все соединения могут быть сделаны либо под топливным баком, в блок управления или за приборным блоком.

Для завершения установки рекомендуется проконсультироваться с Вашим дилером и/или обратиться в Руководство по обслуживанию, доступное для вашего велосипеда.

Из-за большого количества игрушка велосипед и транспортных средств, совместимых с этим набором, модель конкретных цветов провода и инструкции по установке не описаны в этом документа.

1.Ключ зажигания должен быть в выключенном положении. Снимите сиденье, поднимите и поддерживайте топливный бак

2.Найдите соединитель датчика скорости.

А. Большинство мотоциклов имеют датчик скорости, установленный на редукторе. Другие имеют датчик, установленный либо спереди, либо на заднем колесе.

B. Отслеживайте кабель до тех пор, пока не обнаружите соединитель датчика скорости. Это 3-контактный соединитель (за исключением BMW, которые используют 2 полюса).

C. Если у вас есть сомнения, Проверьте руководство по обслуживанию велосипеда или обратитесь к дилеру для определения местоположения муфты датчика скорости.

Подтверждение:

Разделите муфту датчика скорости. Поверните колеса во время зажигания. Спидометр должен указать 0. Если да, выключите зажигание, пересоедините муфту и перейдите к следующему шагу. Если Спидометр измеряет скорость, не равную 0, вы не отключили правильный соединитель и должны снова посмотреть.

ABS модели:

Некоторые велосипеды с ABS не имеют датчика скорости (например, Yamaha FJR1300 2006 +, VMAX 2009 +, Ducati ST4 2005 +). Сигнал скорости генерируется компьютером ABS.

На этих велосипедах коснитесь провода скоростного сигнала между компьютером ABS

И блок управления. См. Руководство по обслуживанию велосипеда для проводки.

3.Подключите черный провод GFYSHIP к заземленной проволоке датчика с помощью Красного проводного крана-соединителя.

Использование: Поместите неразделенный провод (датчик заземления) внутри пробежки

Channel. Закройте боковую крышку до фиксации. Отрежьте излишки длины, затем

Вставьте неразделенный колпачок для проводки (черный) полностью и проверьте его положение.

Вставьте лезвие (u-контакт) и надавите на палец. Затем, полностью

Нажмите u-контакт с плоскогубцами. Закройте откидную верхнюю крышку до фиксации.

Кроме того, Подключите черный провод GFYSHIP к шасси.

4.Подключите красный провод gfyshiper к переключенному + 12 В электропроводу, например, горячий провод заднего тормоза Выключатель света, или к электропроводу в распределительной коробке. Вы можете использовать свинец питания датчика скорости, если его напряжение выше 9 В.

Снова используйте поставляемый соединитель Красного провода.

5.Проверьте правильность подключения питания и заземления:

Тесты #1:

Выберите нейтральный и включите зажигание

Дисплей gfyshiper должен подсчитываться от 6 до 1, затем «L» мигает медленно.

(Если нет, дисплей не получает питание и/или заземление.)

6.Подключите белый провод GFYSHIP к сигнальному проводу датчика скорости (или к проводу сигнала скорости от компьютера ABS). Как и прежде, используйте красный проводной разъем крана, поставляемый.

7.Подключите зеленый провод GFYSHIP к сигнальному проводу датчик коленчатого вала (воспринимающая катушка). Датчик коленчатого вала находится внутри Картера, обычно рядом с генератором. Он имеет два провода. Кроме того, коснитесь тахосигнального провода возле блок управления. Снова используйте поставляемый соединитель Красного провода.

Посылка включает в себя: (1 шт.);Шестерни индикатор(Содержит инструкции по установке) EXC 350 Motorcycle For KTM EXC 350 FI EXC400 NON FI MODEL ALL YEARS Motorcycle LCD Electronics 1-6 Level Gear Indicator Digital

EXC 350 Motorcycle For KTM EXC 350 FI EXC400 NON FI MODEL ALL YEARS Motorcycle LCD Electronics 1-6 Level Gear Indicator Digital
