FMUSER STL Studio-передатчик для fm-радиостанции STL передатчик+ приемник+ две антенны Yagi+ 20 метров SYV-50-5 кабины

Студийный передатчик (или STL) отправляет аудио и видео радиостанции или телевизионной станции из радиовещательная Студия на радиопередатчик или телевизионный передатчик в другом месте.

Это часто необходимо, потому что лучшие места для антенны находятся на вершине горы, где требуется гораздо более короткая башня, но где студия полностью непрактична. Даже в плоских регионах, центр разрешенной зоны покрытия станции может не быть рядом с месторасположением студии или в пределах заселенной области, где передатчик будет нахмурирован, таким образом, антенна должна быть размещена в нескольких милях или километрах.
В зависимости от местоположения, которое должно быть подключено, станция может выбрать либо точку в точку (PTP) ссылку на другой специальной радиочастоте, или более новая полностью цифровая Проводная связь с помощью выделенной линии T1 или E1 (или большой емкости). Радиосвязь также может быть цифровым, или старым аналоговым типом, или гибридом двух. Даже на старых всех аналоговых системах, несколько аудио и каналов данных могут быть отправлены с помощью подносчиков
Введение:

STL10 Studio to передатчик/межгородское реле-это VHF/UHF FM коммуникационная система, обеспечивающая высокое качество вещания аудио канала с различными дополнительными диапазонами. эти системы обеспечивают больший отвод помех, превосходную производительность шума, гораздо более низкий канал перекрестного разговора и большую избыточность, чем в настоящее время Доступные композитные STL системы.
Особенности:

* Синтезированный от 220 до 260 МГц, 300-320 МГц, 320-340 МГц, 400-420 МГц и 450-490 МГц
* Передаваемая и полученная частота может быть легко установлена цифровой передней панелью
* Подходит для цифрового аудио. Звуковая Модуляция и низкочастотное искажение фаз контролируются схемой отзывы, чтобы обеспечить высокое качество звука новейших цифровых систем.
* Низкие искажения THD: значение THD со стерео или моно демодулированными и деподчеркнутыми сигналами незначительно.
* Плоская Частотная характеристика: благодаря новейшей технологии поколения и точности компонентов плоскость частотного отклика является абсолютной.
* Низкий уровень шума: отличное отношение сигнал-шум либо в моно, либо в стерео позволяет использовать этот STLВ многохмовых сетях без снижения качества звука.
* Высокая чувствительность: это позволяет уменьшить вложение антенн STL.
* Большой радиочастотный Устойчивость: позволяет работать в большинстве противовесных РЧ-средах.
* Высокое отклонение прилегающего канала: получено благодаря превосходному механическому экранированию и точности фильтрации RF.
* Высокая стабильность частоты с внутренней температурой компенсируется кристаллом.
* Встроенный ЖК-дисплей: Полная диагностика и измерение передней панели ЖК-дисплея s.
* Интегрированные элементы отображения и защиты информации: для всех параметров передачи и защиты от неисправностей.
Техническая спецификация-Передатчик:

* Частотный диапазон: 220-239,99 МГц, 240-259,99 МГц, 300-319,99 МГц, 400-419,99 МГц, 450-469,99 МГц, 470-489,99 МГц.
* Модуляция: FM, +-/5 кГц пиковое отклонение
* Стабильность частоты: <+/-100 Гц
* Выходная мощность rf: от 0 до 15 Вт +/-0,5 дБ
* Максимальная отражающая мощность: 5 Вт
* Подавление гармоник: <-65 dBC

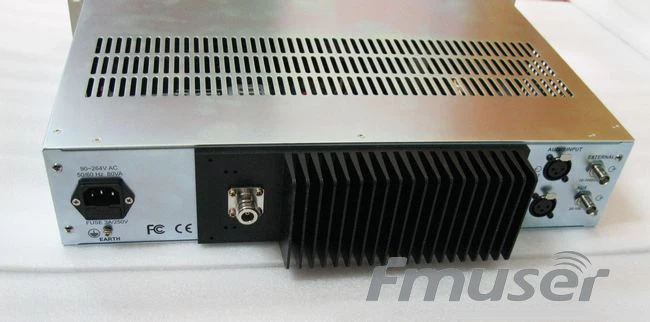

* ВЧ Выходное сопротивление: 50 Ом
* Выходной разъем RF: N type-female
* Входной уровень аудио/MPX: от-10 до + 13 дБм @ +/-75 кГц отклонение
* Аудио/MPX Входное сопротивление: 10 K Ом
* MPX и AUX Входной разъем: BNC-female
* Предыскажений: 0/25/50 W/75 w/свяжитесь с нами
* Коэффициент S/N моно:> 73 дБ (20-20 кГц)
* S/N соотношение стерео:> 68 дБ (20-15 кГц)
* Искажение: <0.05% THD @ +/-75 кГц дев. <0.2% THD @ +/-150 кГц дев. (ограничитель порога> 150 кГц)
* Стерео Перекрестие:> 60 дБ (100-5 кГц)> 50 дБ (20-15 кГц) Инт. MPX кодировщик> 60 дБ с ext. MPX кодировщик
* Частотный диапазон аудиоканалов: от 20 до 15 кГц +/-0,15 дБ
* Входная частотная характеристика MPX: от 10 до 100 кГц +/-0,15 дБ
* Входная частота AUX: от 10 до 100 кГц +/-0,15 дБ
* Требования к электросети: 90 ~ 264VAC; 127 ~ 370VDC, полный диапазон Универсальный вход
* Диапазон рабочих температур: от-10 до 45 градусов
* Размеры: 483x132,5x400 мм, стойка std. 19 "± 2U
* Вес: 6,5 кг
Техническая спецификация-Приемник:

* Частотный диапазон: 220-239,99 МГц, 240-259,99 МГц, 300-319,99 МГц, 400-419,99 МГц, 450-469,99 МГц, 470-489,99 МГц.
* Чувствительность:-98 дБм при 16 дБ SINDA
* Частотный диапазон: от 20 Гц до 53 кГц +/-0,1 дБ
* Стерео разделение: 20 Гц до 15 кГц> 58 дБ
* Соотношение S/N:> 65 дБ @-40 дБм, 75 кГц дев. И 1 кГц мод.
* THD: 20 Гц до 53 КГц \ <0.3%
* Селективность: +/-160 кГц at-3 дБ IF BW +/-500 кГц at-62 дБ IF BW
* Отклонение изображения:> 65 дБ
* Стерео аудио выход сопротивление: 600Ohm сбалансированный
* Стерео Аудио Выходной разъем: XLR-M
* MPX Выходное сопротивление: 10 K Ом
* MPX выходной разъем: BNC-F
* Выход монитора:> 2 × 0,2 Вт стерео на 120 Ом
* Выходной разъем монитора: 6,3 мм стерео разъем для телефона
* ВЧ Входное сопротивление: 50 Ом
* ВЧ Входной разъем: N type-female
* Мощность переменного тока: 85 ~ 264VAC; 120 ~ 370VDC, полный диапазон Универсальный вход
* Потребляемая мощность: около 25 Вт от переменного тока
* Диапазон рабочих температур: от-10 до 45 градусов
* Размеры: 483x89x320 мм, стойка std. 19 "2U
* Вес: 5 кг
Посылка включает в себя:

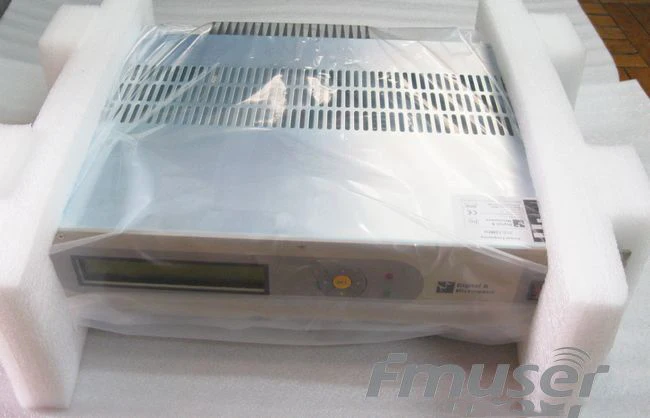

1x STL передатчик
1x STL приемник
2x Yagi антенна
2x кабель SYV-50-5 (20 м)
