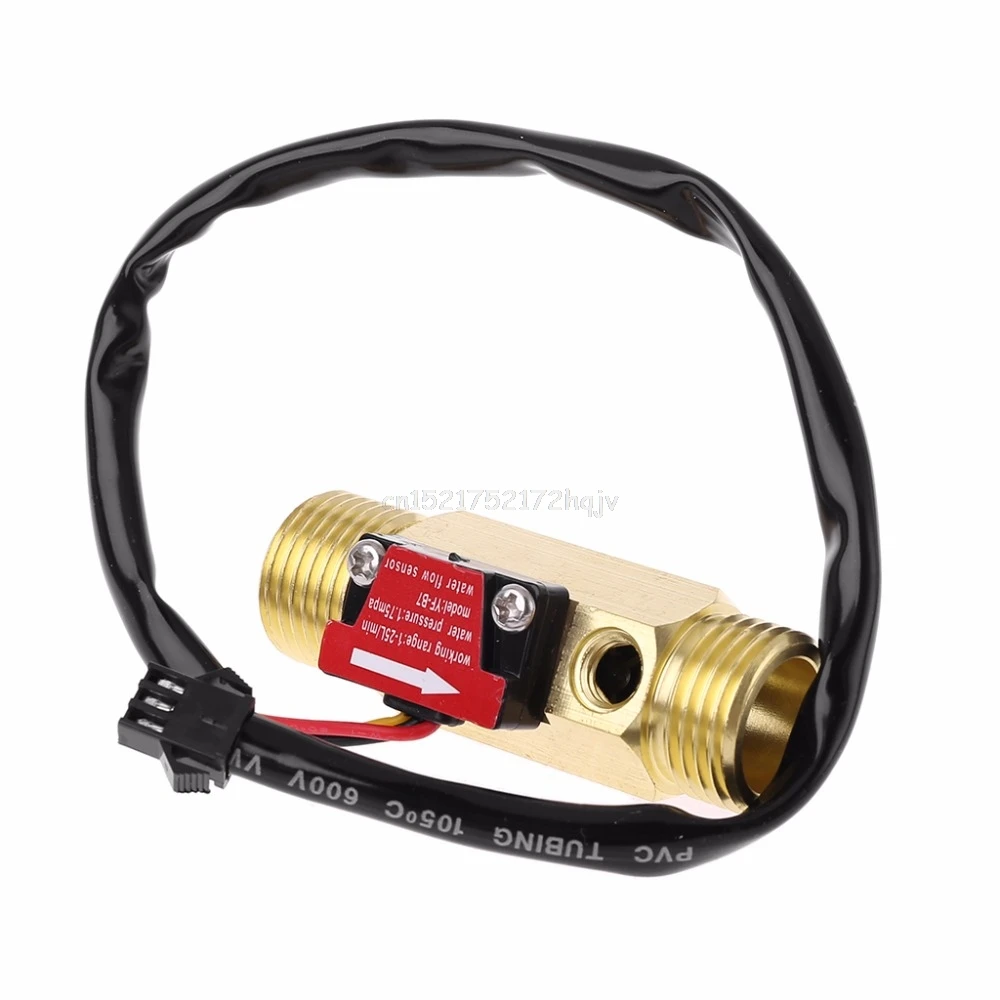

G1/" латунь Холла расходомер NTC температура измерения расхода воды сенсор метр My02 19 Прямая поставка

Датчик расхода воды включает корпус из пластика/латуни, ротор воды и датчик холла, печатную плату электроники.

Рабочая производительность: когда вода течет через ротор, затем ротор катится.

Его скорость меняется с разной скоростью потока. Затем магнитный ротор реагирует на датчик холла, датчик холла выдает соответствующий импульсный сигнал.

Датчик потока подходит для обнаружения потока в диспенсере воды или кофемашине .....

Параметры:

Материал: цинковый сплав

Тип: измеритель расхода холла

Монтажное положение: горизонтальное и вертикальное

Применение: водонагреватель, бройлер и тепловой насос. .. И т. д.

Номинальное напряжение: 5 в постоянного тока

Сопротивление давлению: ≥1. 75 мпа

Диапазон рабочего напряжения: 5-15 в постоянного тока

Сопротивление изоляции:> 100MΩ

Поток импульсов: (11 * Q) Q = л/мин ± 3%

Коэффициент выходного импульса: 50% ± 10%

Точность: (1 ~ 25L \ MIN﹞±3 %

Размер: G 1/2"

Количество: купальное полотенце, 1 шт

Потока Сенсор технические данные

(1) Расход: 1 ~ 25 л/мин

(2) импульсный поток: F = 11 * Q ± 5%, Q = L/min

(3) Рабочее напряжение: DC3V ~ 24 V

(4) рабочий ток: 15 ма

(5) давление: макс. 1,5 мпа

(6) рабочая температура:-40 °C ~ + 80 °C,

(7) минимальное сопротивление изоляции: 100 м ом

(8) выходной импульсный Рабочий цикл: 50% +/-10%

(9) максимальное выходное напряжение импульса:> DC4.7V (входное напряжение DC5V)

(10) минимальное выходное напряжение импульса: <в пост. Тока (входное напряжение DC5V)

(11) датчик: датчик холла, цифровой выход и датчик температуры

(12) проводное соединение:

Терминал 1 (красный): Vdd "+"

Терминал 2 (черный) Vout "-"

Терминал 3 (желтый) Gnd: выход

Терминал 4 темп Сенсор

Терминал 5 Temp. Сенсор

(13) Разъем: корпус XH2.5-3P

Датчик температуры и сопротивление стол

Сопротивление 50 k ом при 25 град. C

B значение 3950 K при 25/50 град. C

Темп. Диапазон:-40-+ 150 °

Примечание:

1. Замеры сделаны вручную, поэтому возможны отклонения в 0-1 см. Пожалуйста, убедитесь, что вы не возражаете, прежде чем делать заказ.

2. Из-за разницы между различными мониторами, изображение может не отражать фактический цвет изделия. Спасибо!

Посылка включает в себя:

1 х измеритель расхода холла
