Geeetech Newest Version GT2560 3D Printer Motherboard Control Board 12-24V

Описание

GT2560-это компактная плита, которая интегрирована с мощной функцией Arduino Mega2560 + Ultimaker и Arduino Mega2560 + ramps 1,4 по сравнению с программным обеспечением и оборудованием и имеет больше премиум-функций: обтекаемые интерфейсы эффективно избегают ненужных проблем, хорошо регулируемое уплотнение компонентов высоко интегрированный экономит больше места и легче установить на большинстве приложений.

5 шаговых двигателей, swappable модули вождения, мощный ATmega2560 процессор с памятью 256 k, 16 МГц Рабочая частота, высокопроизводительный USB последовательный конвертер FT232RQ, все это делает GT2560 идеальным выбором для 3d-платы управления принтером. Более того, GT2560 может работать от 12 В до 24 В, что дает более высокий крутящий момент и более высокую скорость вращения.

Особенности:

1. интегрированный с мощной функцией Arduino Mega2560 + Ultimaker и Arduino Mega2560 + ramps 1,4 kit, GT2560 может не только занять полное место на основе программного обеспечения и оборудования, но также имеет компактные размеры, более удобное соединение и более стабильное.

2. Принять ATmega2560 как основной чип управления, в сочетании с высокопроизводительным USB последовательным преобразователем FT232RQ.

3. Блок питания: Рабочее напряжение 12 V-24 V; двойное питание дизайн кормов для радиатор и логического часть отдельно. Ток 12А для теплых и 5А для других частей.

4. основная схема принимает SMD предохранитель трубки, диод, добавленный в порт питания, может обеспечить обратную защиту всей цепи, кроме того, 5 в USB порт защищен с 500мА восстанавливаемый предохранитель.

5. 3 12 v Выход вентилятора и один вывод pwm для светодиодный или других осветительного оборудования.

6. 3 55Amp MOSFET (с Светодиодный индикатор, фактический выход ограничен печатной платой и разъемом), все 3 MOSFET оснащены теплоотводом, чтобы обеспечить достаточный теплоотвод и стабильную работу.

7. поддержка 5 A4988 Шаговые драйверы (3 для оси X/Y/Z и 2 для экструдеров); подделение шагового двигателя можно настроить с помощью переключателя набора, устраняя перемычки, проще в эксплуатации.

8. 3 входного датчика температуры (рекомендуется термистор 100 k)

9. Расширенный ЖК-дисплей и интерфейс sd-карты поддерживают как ЖК 2004, так и ЖК 12864, с помощью которых вы можете печатать без вашего ПК.

10. Прошивка является широко распространенным Marlin, который известен стабильностью, удобством использования и высокой производительностью.

GT2560 VS Ramps1.4 + Мега 2560

По сравнению с Ramps1.4 + mega 2560, GT2560 имеет следующие преимущества:

1. дополнительный объем и экономия пространства.

2. Интегрированные периферийные устройства обеспечивают более стабильное соединение.

3. Дополнительная теплоотвод обеспечивает лучшее тепловыделение для MOSFET

4. отдельный контроль для вентилятора и экструдера

5. Поддержка LCD2004 и LCD12864 без использования адаптеров

Аппаратные ресурсы:

12 V/24 V 15A и 12 V/24 V 10A блок питания

1 порт питания для теплового слоя и 2 для экструдера

5 шагового двигателя вход, (3 для оси X/Y/Z и 2 для экструдеров)

Расширенный ЖК-дисплей & интерфейс sd-карты

6 торцевых входов (X-MIN, Y-MIN, Z-MIN MAX X-MAX, Y-MAX, Z-MAX)

3 входа для термистора (TEMP1, TEMP2 и TEMP3)

3 входа for12V Вентилятор охлаждения

1 Вывод pwm

Размер: 109 мм * 78 мм * 22 мм

Вес: 200 г

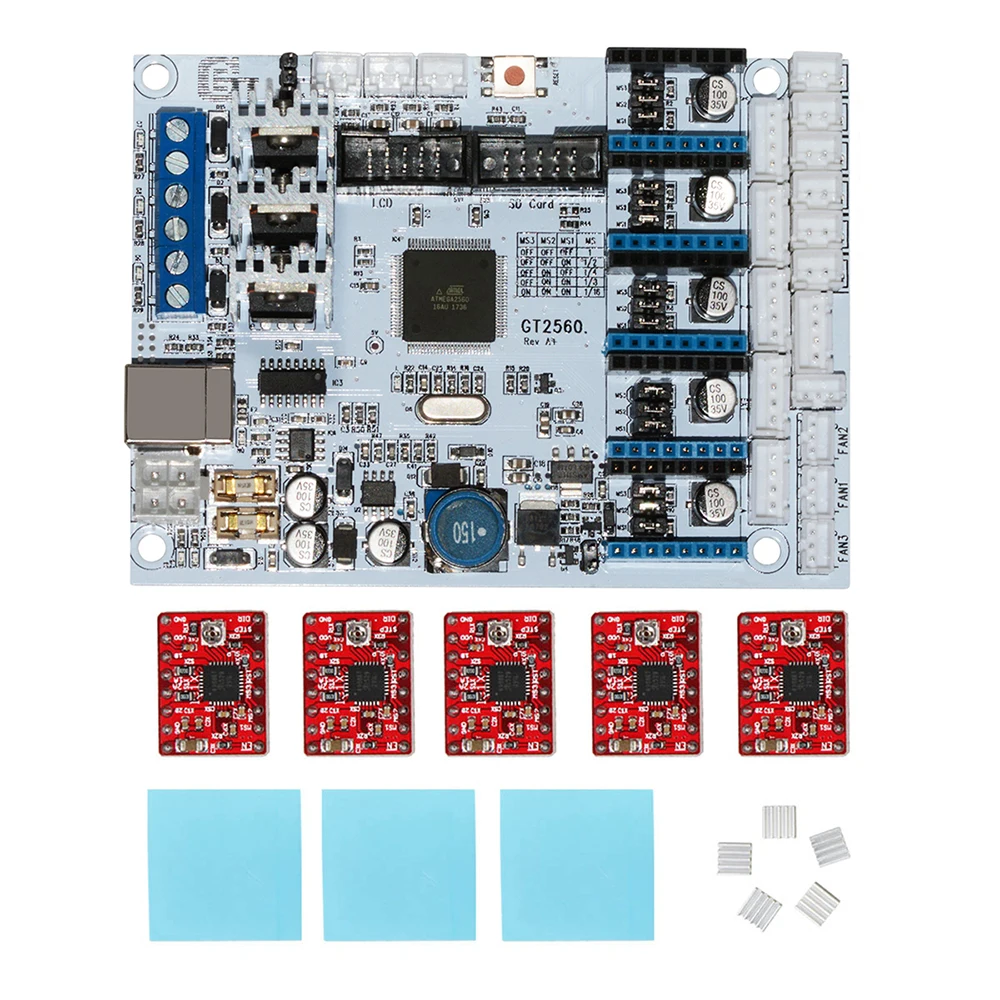

Посылка список:

1 x GT2560 доска

5 x A4988 шаговый драйвер

5 х радиатора

3 x Стикеры

Интерфейс Технические характеристики

1. DC IN: 12 V-24 V 15A и 12 V-24 V 10A 2. горячий _ кровать: тепловая кровать
3. HEATER1: источник питания для экструдера 1
4. HEATER2: источник питания для экструдера 2
5. ЖК-кодировщик: ЖК-панель
6. Разъем для карты SD
7. X_MIN/X_MAX/Y_MIN/Y_MAX/Z_MIN/Z_MAX: 6 концевой упор на входе (XH2.54-2 штифт)
8. TEMP1: датчик температуры для экструдера 1 (XH2.54-2 pin)
9. TEMP2: датчик температуры для экструдера 2 (XH2.54-2 pin)
10. TEMP3: датчик температуры для теплового покрытия (XH2.54-2 pin)
11. X, Y, Z: Шаговые двигатели для оси X, Y, Z, XH2.54-4Pin

12. EXT1, EXT2 (A): Шаговые двигатели для экструдера 1 и экструдера 2, XH2.54-4Pin

13. FAN1, FAN2, FAN3: 3 12 V охлаждающими вентиляторами, PH2.0-3Pin

14. PWM: вывод PWM для вентилятора охлаждения (вентилятор: PH2.0-3 pin)

Журнал обновлений:

1. 3-х контактный прямой контакт добавляется для того чтобы соединить с 3D сенсорный датчик автоматической коррекции, пайка больше не нужен.

2. Разъем USB не предоставляет 5 В для платы, если вам нужно обновить прошивку, пожалуйста, предоставьте внешний источник питания.

3. Порт питания был изменен от полого до твердого, чтобы обеспечить более высокую проходимость тока.

4. Три Нагреватель разъем был изменен в синие: 2-контактный RC301 5,0 мм 15A
