Описание

Генератор импульсных сигналов 1 Гц-100 кГц ШИМ сигнал сервопривода/рабочий цикл

Обзор: материнская плата

1. HM350-это небольшой генератор сигналов, который может генерировать до 100 кГц Частотный и рабочий цикл Регулируемый импульсный сигнал; генерировать управление передачей сигнала рулевого управления; измерять частоту;

2. Модуль прост в использовании, данные о частоте ввода с помощью кнопки, и немедленно обновляет выходную частоту.

Область применения:

● Генератор сигналов;

● Прибора;

● Управления двигателем постоянного тока;

● Измерения частоты следующим образом:

Технические данные:

1, диапазон импульсного сигнала: 1 ~ 100000 Гц (импульсный сигнал)

2, диапазон импульсного цикла: 0-100.0% (рабочий цикл)

3, амплитуда импульсного сигнала: 5VDC; максимальная амплитуда: 5.0Vp (Выходная амплитуда без изменений)

4, диапазон измерения частоты: 1 ~ 100 кГц

5, Измерение частоты: 0,01 Гц

6, диапазон измерения частоты: ± 0,7 ~ 10VDC (прямое соединение)

7, частота сигнала рулевого механизма: 100 Гц

8, сигнал сервопривода, ширина импульса: 500 ~ 2500us

9, рабочее напряжение: 7 ~ 12 В постоянного тока

10, рабочий ток: <50мА

11, размер изделия: 57 мм * 45 мм * 20 мм (длина * ширина * высота)

В-четвертых, описание интерфейса и связанные с ним операции

Интерфейс P4 (блок питания)

VDD: положительный источник питания (7 ~ 12 В)

GND: отрицательный источник питания

P3 интерфейс

Плавник: Измерение частоты входа.

P2: второй Реверсивный ток сигнала.

P1: первый положительный сигнал импульса.

GND: отрицательный источник питания.

Описание кнопок

Удовольствие: (выберите бит операции для настройки данных) или (нажмите для сохранения параметров настройки).

Вверх: Предыдущая страница.

Вниз: Следующая страница.

Слева: автономный ключ.

Длина: кнопка самоуменьшения.

Отображение интерфейса и инструкции по эксплуатации:

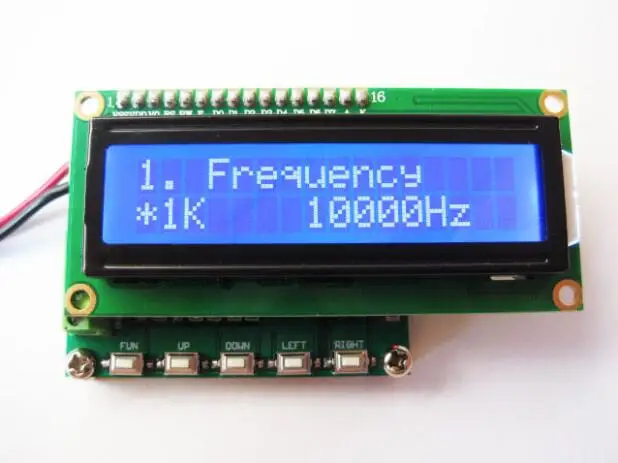

6,1, установите частоту импульсного сигнала

Интерфейс дисплей:

Первая линия "1. Частота"

Вторая линия "* 1 1000 Гц"

Клавиша:

Удовольствие: функциональная клавиша; (выберите операционный бит для настройки данных) или (нажмите долго, чтобы сохранить функцию параметров настройки)

Слева: автономный ключ;

Длина: кнопка самоуменьшения;

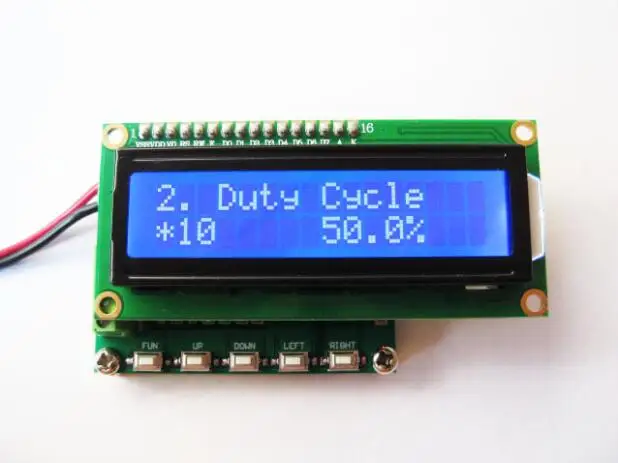

6,2, установите импульсный сигнальный рабочий цикл

Интерфейс дисплей:

Первая линия "2. Рабочий цикл"

Вторая линия "* 0,1 50.0%"

Клавиша:

Слева: автономный ключ;

Длина: кнопка самоуменьшения;

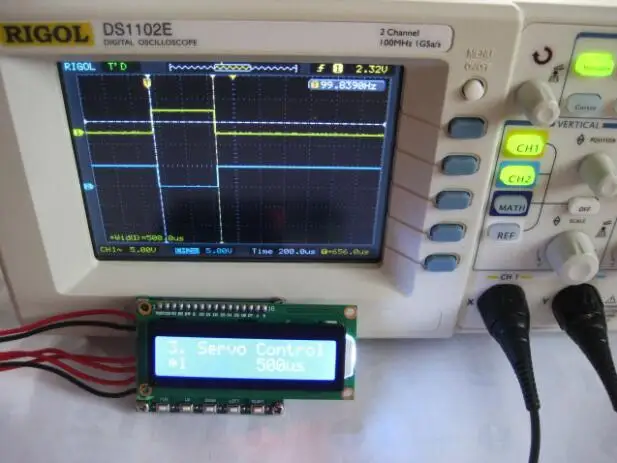

6,3, выход рулевой шестерни импульсный сигнал

Интерфейс дисплей:

Первая линия "3. Сервоконтроль"
