Описание
1 обзор:
HM338-это небольшой генератор сигналов с тремя выходами Q1: 1 частотное деление; Q2: 2 частотное деление; Q3: 4 частотное деление;
Модуль прост в использовании, данные о частоте ввода с помощью кнопки, и немедленно обновляет выходную частоту.
2, применение продукта:
● Генератор сигналов;
● Прибора;
3. Таблица технических параметров:
1, диапазон импульсного сигнала: 1 ~ 150 МГц (импульсный сигнал)
2, диапазон импульсного цикла: 50.0% (рабочий цикл)
3, амплитуда импульсного сигнала: 0,1 ~ 1 В постоянного тока
4, рабочее напряжение: 7 ~ 12 В постоянного тока
5, рабочий ток: <50 мА
6, размер изделия: 57 мм * 45 мм * 20 мм (длина * ширина * высота)
4, описание интерфейса и связанные с ним операции
Интерфейс P1 (блок питания)
VDD: положительный источник питания (7 ~ 12 В)
GND: отрицательный источник питания
P2 интерфейс
Q1: выход импульсного сигнала ().
Q3: импульсный сигнал делится на 2 ().
В2: импульсный сигнал делится на 4 ().
GND: отрицательный источник питания.
5, описание кнопок
Удовольствие: (выберите бит операции для настройки данных) или (нажмите для сохранения параметров настройки).
Вверх: Предыдущая страница.
Вниз: Следующая страница.
Добавить: автономный ключ.
SUB: самоуменьшающийся ключ.
6, отображение интерфейса и инструкции по эксплуатации:

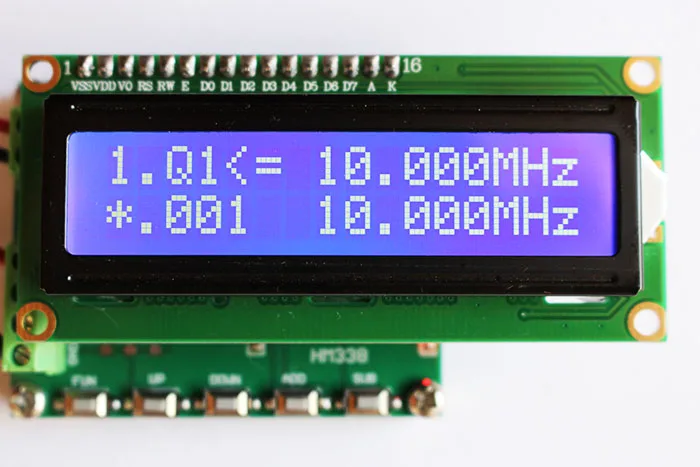

6,0, отображение импульсного сигнала без частотного выхода
Интерфейс дисплей:
Первая линия "1. Q1 <= 10,000 МГц"
Вторая линия "* 1 10,000 МГц"
Клавиша:
Удовольствие: функциональная клавиша; (выберите операционный бит для настройки данных) или (нажмите долго, чтобы сохранить функцию параметров настройки)
Добавить: самостоятельно добавить ключ;
Суб: самоуменьшающийся ключ;

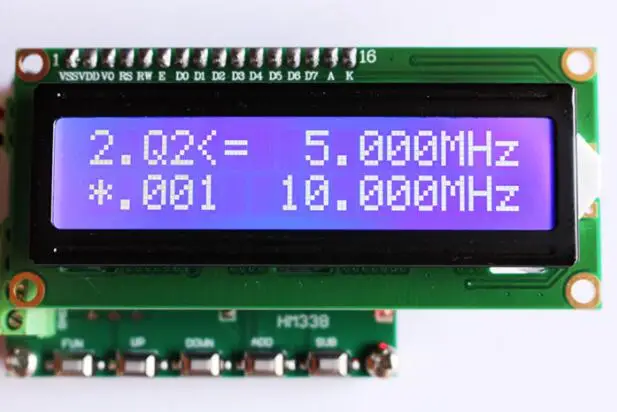

6,1, отображение импульсного сигнала 2 частоты выхода
Интерфейс дисплей:
Первая линия "3. Q2 <= 5,000 МГц"
Вторая линия "* 1 10,000 МГц"
Клавиша:
Удовольствие: функциональная клавиша; (выберите операционный бит для настройки данных) или (нажмите долго, чтобы сохранить функцию параметров настройки)
Добавить: самостоятельно добавить ключ;
Суб: самоуменьшающийся ключ;
6,2, дисплей импульсного сигнала 4 Выходная частота
Интерфейс дисплей:
Первая линия "3. Q3 <= 2,500 МГц"
Вторая линия "* 1 10,000 МГц"
Клавиша:
Удовольствие: функциональная клавиша; (выберите операционный бит для настройки данных) или (нажмите долго, чтобы сохранить функцию параметров настройки)
Добавить: самостоятельно добавить ключ;
Суб: самоуменьшающийся ключ;
