Gl-502r двухстороннее реле ПЛК промышленная плата управления Автоматизация трансформации

+++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++

Один,Основные функциональные особенности

1, 0-20 шаг программируемый. Бесплатно установить продолжительность каждого шага, ВКЛ-ВЫКЛ состояние.

2, широкий диапазон напряжения. Может use9-36VDC напряжение питания.

3, выход controllable0-220Vhand более/на выключенном состоянии и на выключенном времени соленоидного клапана постоянного тока.

4, установите время от каждого шага до small1second, чтобы установить время as999second.

5,Чип управления, импортированный из СШАМикрочипКомпанияPICСерия одночипового микрокомпьютера, Он признан инженерами в отрасли как одночиповый микрокомпьютер с сильной анти-помехи способность, стабильная работа, производительностьTranscendSTC, STM32, MS430, AVRОдночиповый микрокомпьютер одинаковой серии. (заинтересованные пользователи могут найти "PICAnti помехи способность одночипового микрокомпьютера" понять под).

6, use3Keys для программирования, Nixie трубки настройки дисплея и состояние работы, простота в эксплуатации.

7, вход и выход изолированы оптроном, улучшают способность анти-помех.

8, Use250V/10 ARelay контрольный выход 。

9, плата имеет анти питание обратной цепи, пользователь подключен к обратному источнику питания, плата не работает, никаких повреждений, играть защитную роль.

++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++

ДваДва,Аппаратные средства схема описание:

1. Описание основного оборудования

Gl-502r двухстороннее реле ПЛК промышленная плата управления Автоматизация трансформации

2, аппаратная схема подключения

Gl-502r двухстороннее реле ПЛК промышленная плата управления Автоматизация трансформации

Объяснить:

1, подключение показано на рисунке, Соленоидный клапан должен быть AC220VOf, если соленоидная катушка не 220vdrive, пожалуйста, сравните Соленоидный клапан отдельно и блок питания, соответствующий напряжению катушки.

2, выходной терминал имеет шесть терминалов в общей сложности, сверху вниз, 3One for1group, common2group, одна точка подключения над каждой группой является Нормально Закрытым контактом, средняя точка подключения-это общий терминал, ниже-нормально открытое контактное соединение Точка 。 согласно способу подключения на рисунке, это нормально открытый метод подключения, если пользователь должен использовать нормально закрытый метод подключения, Пожалуйста, подключите линию к нормально закрытой точке подключения.

3, кнопки запуска и остановки используют контактные переключатели, нажмите для подключения, гибкий переключатель, который может быть открыт и закрыт, когда рука отпускается.

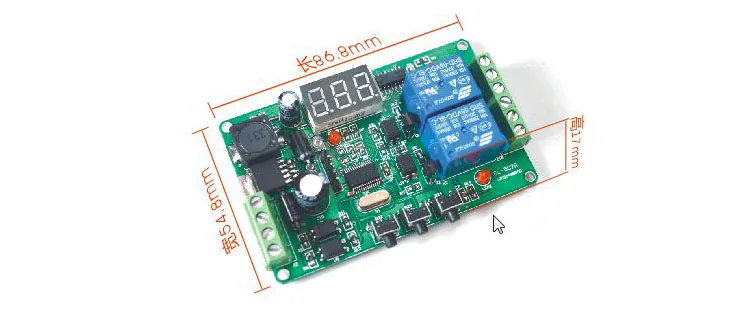

Размер рисунка платы управления
