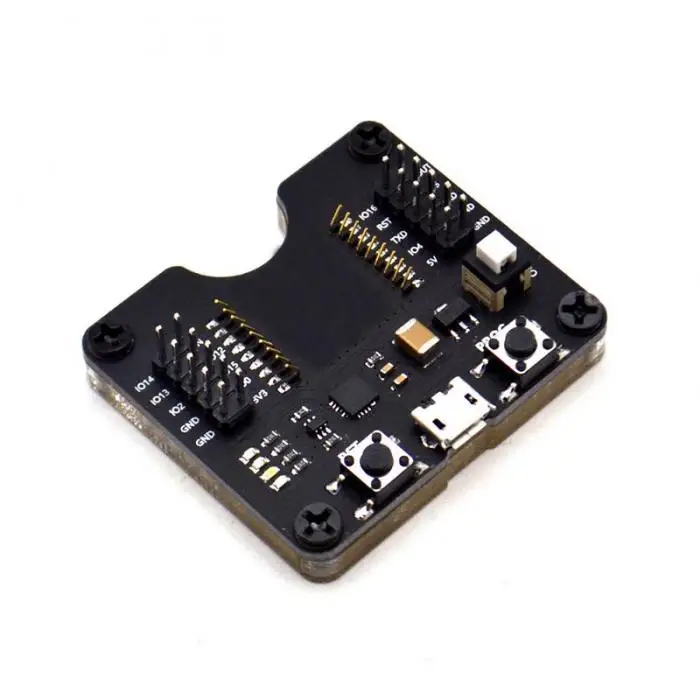

Горящая арматура макетная плата для ESP8266 поддержка ESP-12F 12E 12S 07S модуль UY8

Горящая арматура макетная плата для ESP8266 поддержка ESP-12F 12E 12 S 07 S модуль UY8

Особенности:
Данное приспособление не включает модуль ESP8266.
Эта плата подходит для тестирования прошивки, таких как ESP-12S/12F/12E/07 S/07.
Все порты ввода-вывода были экспортированы и могут быть использованы как Минимальная плата развития системы или небольшая партия горения приспособления.
Плата поддерживает функцию загрузки прошивки одним нажатием кнопки
Индикатор режима горения (зеленый светильник подключен к IO0) и индикатор последовательной связи (зеленый светильник).
Шаги для использования:
1. Загрузите соответствующий драйвер последовательного чипа CP2104 в соответствии с операционной системой и установите. Https://www.silabs.com/products/development-tools/software/usb-to-uart-bridge-vcp-drivers
2, скачать Lexin официальный флэш-инструмент загрузки ESPFlashDownloadToolhttps:/www.espressif.com/h-hans/support/download/other-tools
3. автоматически загружаемая Прошивка: нажмите в модуле, включите выключатель питания, сотрудничайте с новейшим инструментом загрузки флэш-памяти Lexin, Настройте соответствующие параметры горения, нажмите START для загрузки, вы можете начать горение прошивки, загрузчик автоматически перезагрузится и модуль войдет в горение. Режим записи.
4. вручную загрузите прошивку: нажмите в модуле, включите выключатель питания, откройте Горящее программное обеспечение, Настройте соответствующие параметры программирования, долго нажмите кнопку горения, затем нажмите кнопку сброса в ближайшее время, затем нажмите кнопку Пуск для загрузки прошивки.
PS этот загрузчик подходит для модулей Essen ESP-12S/ESP-12F/ESP-12E/ESP-O7/ESP-075. При нажатии кнопки «гореть» синий индикатор горения запустит светильник и запустится. 100 контактов модуля ESP8266.

1 x плата
