Описание
Графический lcd сенсорный контроллер 5,6 дюйма с UART MCU интерфейсом для панели управления оборудованием
Легкая! Мощный! Экономия!

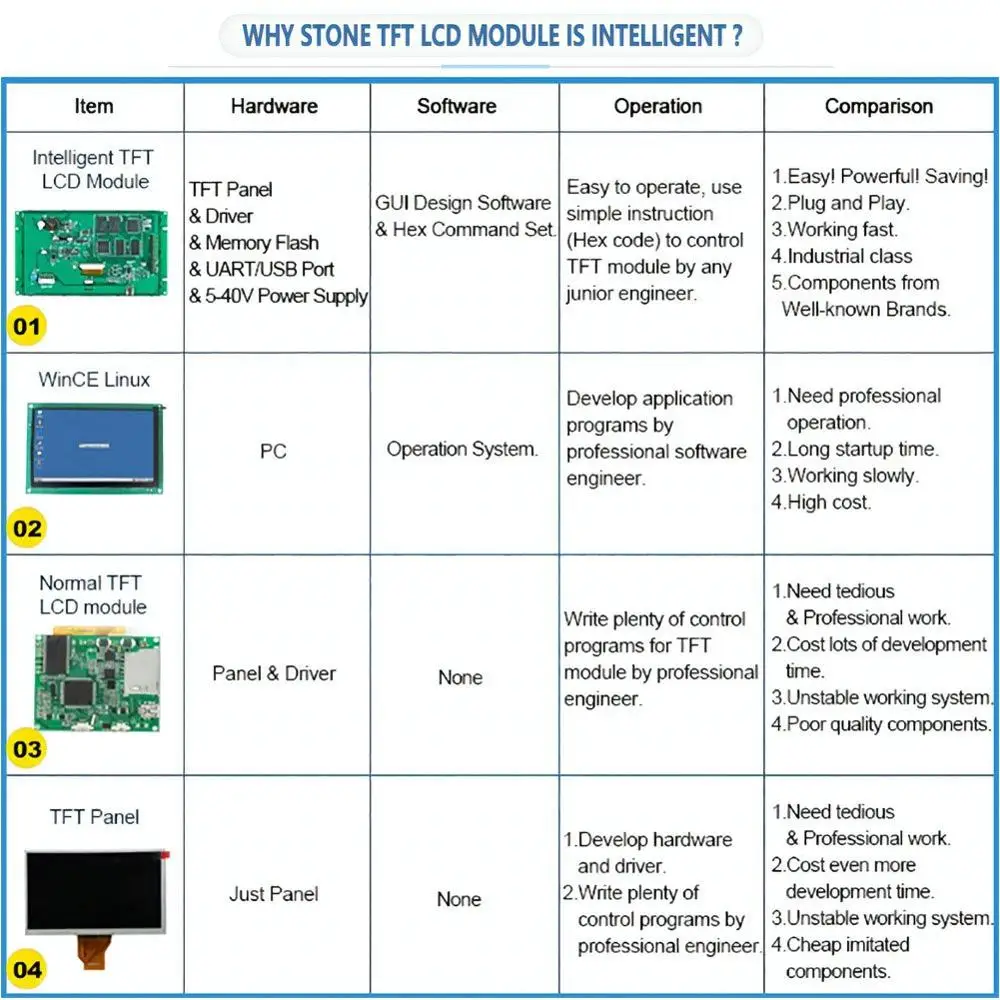

Интеллектуальный модуль TFT-LCD может управляться любым MCU через наш мощный и простой набор команд (шестигранный код), так что многие инженеры в более чем 50 странах пользуются нашим продуктом для нового проекта.
1. Дизайн группы красивых "графический пользовательский интерфейс", которые вам нужны.
2. Подключите оборудование к модулю TFT-LCD RS232, RS485 порт или ttl логика напрямую, подключи и работай.
3. Напишите простую программа для MCU для управления модулем TFT-LCD через мощные "наборы команд" (шестигранный код).
Это все. Экономия времени и затрат на разработку для инженеров.
Например: команда изображения 0x70.
Отправить: “0xAA + 0x70 + Pic_ID + 0xCC 0x33 0xC3 0x3C”
| Введение | Пример | Обратите внимание | |
| AA | Рамки головного света | Рамка головы одной команды | |
| 0x70 | Код команды | ||
| Pic_ID | Порядковый номер текущей картины | 0x00 0x01 | Показать картинку-01 |
| CC 33 C3 3C | Рамка конец | Конец рамы одной команды |
Мы предлагаем простой набор инструментов, который поможет вам работать с TFT-LCD модулем на ПК.
1. Функция ассистента: покажите, как отправить набор команд для управления tft-дисплеем.
2. Функция загрузки: Загрузка изображений и файлов конфигурации в TFT Модуль
3. Функция сенсорного управления: Определите множество кнопок на пользовательском интерфейсе, затем Создайте файл сенсорной конфигурации.
4. Программное обеспечение для печати: Создайте файл конфигурации.
Широко используется во многих промышленных областях в более чем 50 странах.
Модель: STI056WT-01 (промышленныйТип)
| Физических параметров | |
| Модель | STI056WT-01 |
| Размеры (дюймы) | 5,6" |
| Разрешение | 640×RGB×480 |
| Pixel интервал | 0,1905 мм× 0,0635 мм (в×в) |
| Цвет | 65536 цветов (16 бит) |
| Зона видимости | 112,9 мм× 84,67 мм |
| Габаритные размеры | 143,5 мм × 101,4 мм × 14,3 мм (N)/ 15,9 мм (T) |
| Чистая Вес | 240 г(N)/275 г (T) |
| На тонкопленочных транзисторах на тонкоплёночных транзисторах Панель | Уровень промышленности Панель |
| Сенсорный экран | Сопротивление Провода промышленного уровня 4 Или без сенсорного экрана опционально. |
| Подсветка параметр | |
| Подсветка Тип | Светодиодный |
| Яркость | 280 кд/м2 (Яркость можно регулировать в 100 уровней.) |
| Контраст | 500: 1 |
| Подсветка жизни | 20000 часов |
| Угол обзора | 70 °/70 °/50 °/70 ° (L/R/U/D) |
| Рабочая Температура | -20 °C~ + 70 °C |
| Рабочая влажность: | 55 °C85% |
| Для хранения Температура | -30 °C~ + 80 °C |
| Экран режим | Цифровой |
| Производительность параметр | |
| Процессор | CortexM3 STM32F103 |
| ЖК-дисплей контроллер | CPLD EPM240 |
| Частота обновления | 60 Гц |
| Изображение Переключение Скорость | 30 MS/изображение (33 фотографии/с) |
| Флэш-память | Стандарт 256 m, расширение 2 GB |
| Объем памяти рисунок объявления таблички указатели | 304 изображений |
| Интерфейс | RS232/RS485/ttl UART интерфейс |
| Изображения загрузки | MiniUSB2.0 (12 Мбит/с) и sd-карта |
| НапряжениеДиапазон | Постоянный ток 6,0 В ~ 40 В (стандартное значение: 12 В) |
| Мощность | 3,0 W |
| Тестирование ESD | 10KV |
| Излучения испытания надежности | 44 W |
Основной размер TFT ЖК-модуля
| Размер | Разрешение |
| 3,5'' | 320*240;320*480 |
| 4,3'' | 480*272 |
| 5'' | 480*272; 640*480; 800*480 |
| 5,6'' | 640*480 |
| 5,7'' | 640*480 |
| 7'' | 800*480; 800*600; 1024*600 |
| 8'' | 800*600; 1024*768 |
| 9,7'' | 1024*768 |
| 10,1'' | 1024*600 |
| 10,4'' | 800*600 |
| 12,1'' | 1024*768 |
| 15,1'' | 1024*768 |
Характеристики
- Бренд
- STONE
- Режим отображения
- 500:1
- Индивидуальное изготовление
- Да
- Тип
- TFT
- Номер модели
- STVI056WT-01
