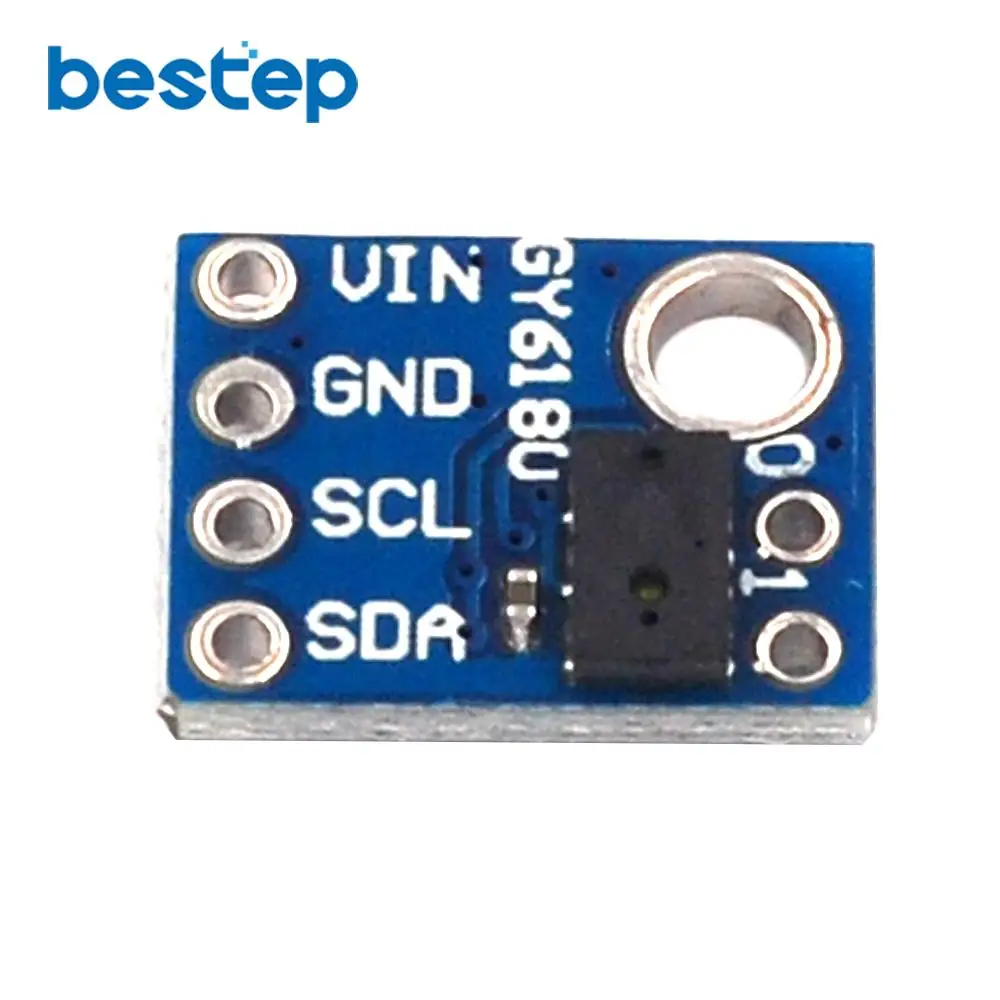

GY-6180 VL6180X светильник Сенсор измерение расстояния распознавание жестов модуль

Особенности:

Регулятор 2,8 В: обеспечивает требуемое напряжение 2,8 В для датчика

I2C сдвиг уровня: обеспечивает преобразование на логическом уровне от 2,8 V постоянного тока до VCC

3-в-1 модуль

Инфракрасный излучатель

Диапазон Сенсор

Окружающего светильник Сенсор

Измеряет абсолютный диапазон до 10 см

Распознавание жестов

I2C Интерфейс

Две программируемые GPIO

SharpSensor Разводка платы

Разводки выводов Описание:

Вин это основное подключение питания от 2,7 в до 5,5 В. Перевертыши уровня SCL и SDA тянут линии IEC высоко до этого уровня.

GND заземление (0 В) подключение для вашего источника питания. Источник управления IEC также должен иметь общий доступ к этой плате.

Линия передачи данных SDA/SDI/SDO с смещением уровня iec: высокий is VIN, низкий-0 V

SCL/SPC уровень-смещенная линия часов iec: высокий-это вин, низкий-0 В

GPIO0/CE Этот pin настроен как чип, включающий вход на питание VL6180X; плата тянет его до VDD, чтобы включить датчик по умолчанию. Низкая скорость передачи этого штифта переводит датчик в аппаратный режим ожидания. После включения VL6180X этот контакт может быть изменен как программируемый выход прерывания (логический уровень VDD). Этот вход/выход не смещен на уровне.

GPIO1 программируемый выход прерывания (логический уровень VDD). VL6180X также снижает этот контакт, когда он находится в аппаратном режиме ожидания. Эти выходные данные не смещены.
