Купить GY-LSM6DS3 модуль 6 градусов свободы прорыв IIC/SPI передачи

Описание

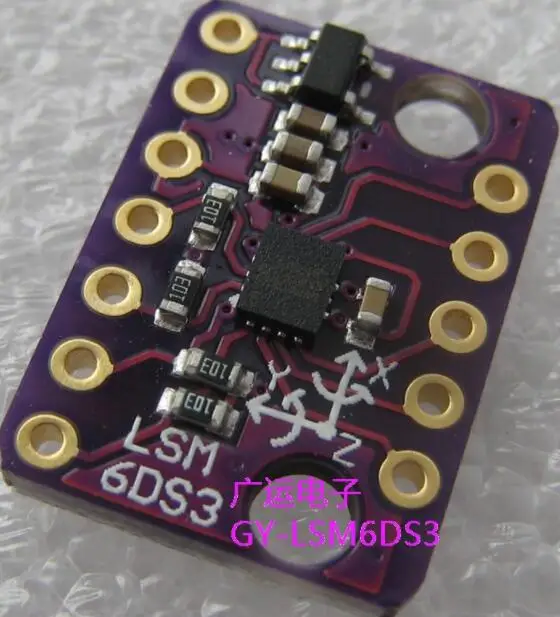

GY-LSM6DS3 модуль 6 градусов свободы прорыв IIC/SPI передачи

Описание: LSM6DS3 является акселерометром и гироскопом с гигантским буфером FIFO 8 КБ и встроенными функциями прерывания обработки, специально ориентированными на рынок мобильных телефонов. Благодаря возможностям и низкой стоимости LSM6DS3 мы создали эту небольшую коммутационную плату только для вас каждый LSM6DS3 breakout был разработан, чтобы быть супер-гибким и может быть настроен специально для многих приложений. С прорывом LSM6DS3 вы сможете обнаруживать удары, наклон, движение, нажатия, подсчет шагов и даже считывать температуру!

LSM6DS3 способен считывать данные акселерометра до 6,7 к/с и данные гироскопа до 1,7 к/с для более точного распознавания движения. Как было заявлено до этого пробоя также имеет возможность буфера до 8 КБ данных между считыванием, хостом других датчиков и контактами прерывания привода все благодаря встроенному FIFO lsm6ds3.

Каждый контакт был разбит на LSM6DS3, с одной стороны платы с питанием и функционалом iec, а с другой стороны спортивные контакты, которые контролируют функциональность SPI и выходы прерывания. Пожалуйста, имейте в виду, что LSM6DS3 является устройством 3,3 В, поэтому больше ~ 3,6 В может постоянно повредить IC. Для любой платформы разработки, работающей на 5 В, необходим логический сдвиг уровня.

Особенности:

Потребляемая мощность: 0,9 мА в комбинированном обычном режиме и 1,25 мА в комбинированном высокопроизводительном режиме до 1,6 кГц.

"Always on" опыт с низким энергопотреблением как для акселерометра, так и для гироскопа

Smart FIFO до 8 Кбайт на основе набора функций

± 2/± 4/± 8/± 16 г полная шкала

± 125/± 245/± 500/± 1000/± 2000 ДПС полная шкала

Аналоговое напряжение питания: от 1,71 в до 5 В

Последовательный интерфейс SPI/iec с функцией синхронизации данных основного процессора

Встроенный температурный датчик

Размер модуля 13 мм * 18 мм

GY-LSM6DS3 модуль 6 градусов свободы прорыв IIC/SPI передачи
