Описание

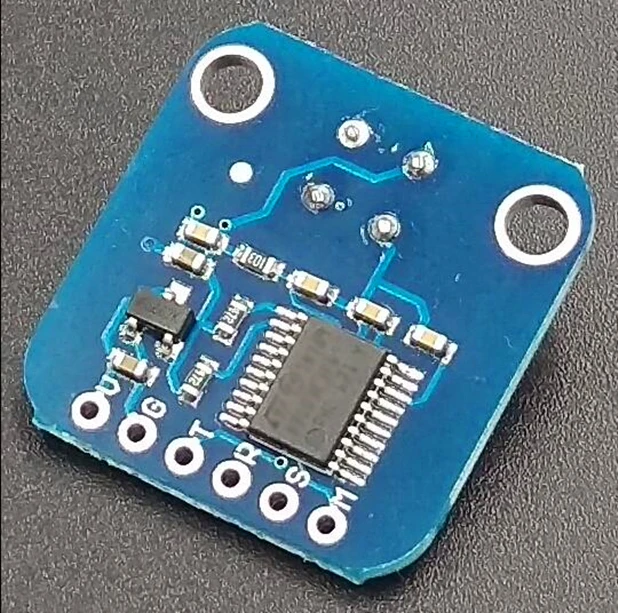

GY-MCU90614-BCC последовательный порт ИК Бесконтактный/Инфракрасный термометрический модуль MLX90614-BCC

Инфракрасный ИК Бесконтактный модуль измерения температуры MLX90614 модуль последовательного вывода данных непосредственно, небольшой размер, по умолчанию не сварит контактный разъем

Компьютеру нужен Последовательный модуль usb для ttl:

1. Предоставьте компьютерное программное обеспечение для просмотра данных

2. Поставщика

3. Предоставляем 51 одночиповую программку

4. Предоставляем stm32 программы

-------------------------------------------------- ------------------

Питание: 3-5 В

• Сила тока: 5ma

Скорость передачи: 9600 или 115200

Автоматическая Выходная частота по умолчанию: 14 Гц

Диапазон измерений:

-40... + 125 °C для температуры окружающей среды

-70... + 380 °C для измерения целевой температуры

Расстояние измерения: близкое расстояние 5-10 см

Размер: 21,5 длинна * 23 ширина * 9,7 высота

-------------------------------------------------- ---------------------

Соглашение о

Последовательный порт отправляет байт команды:

(1), параметры последовательной связи (скорость передачи данных по умолчанию составляет 9600 бит/с, может быть установлена программным обеспечением)

Скорость передачи: 9600 бит/с контрольная цифра: N битов данных: 8 стоп-бит: 1

Скорость передачи: 115200 бит/с контрольная цифра: N битов данных: 8 стоп-бит: 1

(2), команда ввода модуля, отправленная внешним контроллером в модуль GY-MCU90614 (hex)

1. Рамка: 0xa5

Формат инструкции: заголовок кадра + команда + контрольная сумма (8 бит) (например, автоматическая команда температуры чтения = 0xA5 + 0x45 + 0xEA)

2. Инструкции по командам:

Непрерывная выходная инструкции по уходу за изделием

0xA5 + 0x45 + 0xEA ------------------- температурные данные (тип данных модуля возврата 0x45)

Запрос выход инструкции по уходу за изделием

0xA5 + 0x15 + 0xBA ------------------ температурные данные (тип данных модуля возврата 0x45)

Команда конфигурации: (действительная после перезапуска питания)

Скорость передачи данных конфигурации:

0xA5 + 0xAE + 0x53 ---------------- 9600 (по умолчанию)

0xA5 + 0xAF + 0 мм x 54 мм --------------- 115200

Автоматически ли отправлять данные о температуре после включения:

0xA5 + 0x51 + 0xF6 --------------- автоматически выводит данные о температуре после включения (по умолчанию)

0xA5 + 0x52 + 0xF7 ---------------- автоматически выводит данные о температуре после включения

Соглашение о

Последовательный порт приема:

Скорость передачи: 9600 бит/с контрольная цифра: N битов данных: 8 стоп-бит: 1

Скорость передачи: 115200 бит/с контрольная цифра: N битов данных: 8 стоп-бит: 1

(2), формат вывода модуля, каждый кадр содержит 9 байтов (шестигранный):

1. Byte0: 0x5A рамка заголовок флаг

2. Byte1: 0x5A рамка заголовка флаг

3. Byte2: 0X45 этот тип данных кадра (0X45: данные о температуре)

4. Byte3: 0x04 количество данных (следующие 4 данные 2 группы в качестве примера)

5. Byte4: 0x00 ~ 0xFF данных 1 каблуком высотой 8 бит

6. Byte5: 0x00 ~ 0xFF данных 1 низкая 8 бит

7. Byte6: 0x00 ~ 0xFF более точных измерений 2 каблуком высотой 8 бит

8. Byte7: 0x00 ~ 0xFF более точных измерений 2 низкая 8 бит

9. Byte8: 0x00 ~ 0xFF контрольная сумма (предыдущие данные добавляются и накапливаются, остается только 8 бит)

(3), метод расчета данных

Температура расчет:

Температура = высокая 8 бит <8 | низкая 8 бит (в результате фактический угол, помноженный на 100)

Пример: отправка инструкции: A5 45 EA, получение одного кадра данных:

<5A-5A-45-04-0C-78-0D-19-A7>

Показывает (подписанный 16 бит, указывающий целевую температуру): до = 0x0C78/100 = 31,92 °C

Показывает TA (подписанный 16 бит, указывающий температуру окружающей среды): до = 0x0D19/100 = 33,53 °C

Инструкции по уходу за изделием

Модуль выводит данные для последовательного порта. После подключения пользователя через последовательный порт, команда вывода отправляется, например, 0xA5 + 0x45 + 0xEA к модулю, модуль будет непрерывно выводить данные о температуре; если вы хотите отправить 0xA5 + 0x15 + 0xBA к модулю через вывод запроса, каждый отправить один раз, модуль вернет данные температуры один раз, Частота запроса должна быть ниже 10 Гц, если вам нужно быть выше 10 Гц, пожалуйста, используйте Режим непрерывного вывода, то есть, отправьте команду 0xA5 + 0x45 + 0xEA;
