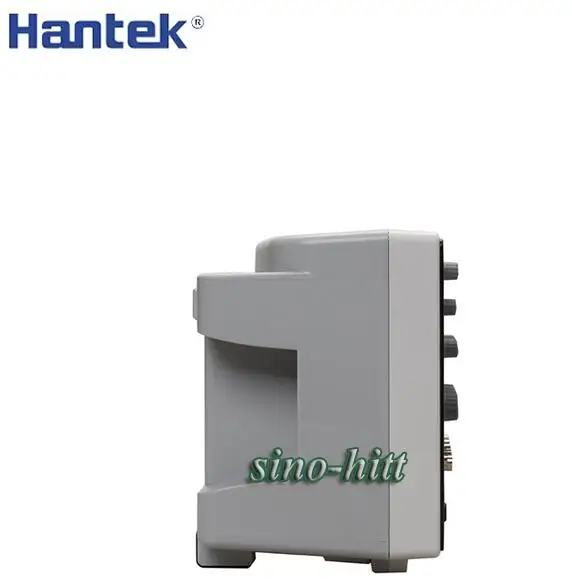

Купить Hantek DSO4204B цифровой осциллограф настольный 200 МГц 4 канала USB PC lcd scopemeter

Описание

Hantek DSO4204B цифровой осциллограф настольный 200 МГц 4 канала USB PC lcd scopemeter

Запоминающий осциллограф Особенности:

Осциллографы серии DSO4000BC покрывают пропускную способность от 80 МГц до 200 МГц и обеспечивают в реальном времени до 1GSa/s.

В addtion они имеют цветной tft 7 дюймов lcd, а также интерфейсы и меню в стиле WINDOWS для удобства работы.

Информация о большом количестве меню и кнопки управления позволяют получить информацию как можно больше в измерениях;

Многофункциональные ручки и мощные клавиши быстрого доступа могут сэкономить много времени в эксплуатации;

Функция автоматического масштабирования позволяет автоматически использовать синусоидальные и квадратные волны.

Параметры:

Hantek DSO4204B цифровой осциллограф настольный 200 МГц 4 канала USB PC lcd scopemeter

Запчасти Введение:

Содержание ниже просто описывает и представляет переднюю панель и заднюю часть серии цифрового осциллографа, так что может быть знаком с h этой серии цифрового осциллографа хорошо в короткие сроки.

Hantek DSO4204B цифровой осциллограф настольный 200 МГц 4 канала USB PC lcd scopemeter

DSO4104B Осциллограф технические характеристики:

Модель	DSO4254B	DSO4204B	DSO4104B	DSO4084B
Пропускная способность	250 МГц	200 МГц	100 МГц	80 МГц
По горизонтали
Образец диапазон скорости цифрового потока	1GS/s
Сигналов интерполяции	(Sin x)/x
Запись Длина	Максимальное количество образцов 64 K на один канал;
	Максимум 32 K образцов на двухканальный (4 K, 32 K опционально)
SEC/DIV диапазон	2ns/div ~ 100 s/div
	1 odair/тонкий белый кардиган с длинным рукавом для девочек возрастом 2, 5 последовательности
Частота дискретизации и Точность задержки времени	± 50ppm
Точность измерения времени Дельта (Полная пропускная способность)	Одностворчатый, нормальный режим ± (1 пробный интервал + 100ppm × Чтение + 0.6ns)
	> 16 средних показателей ± (1 пробный интервал + 100ppm × Чтение + 0.4ns)
	Интервал образца = s/div 200
Вертикальный
AD конвертер	8-плата сбора данных, Каждый канал выборку одновременно
Вольт/DIV диапазон	500μV/div до 10 V/div при вводе с байонетным коаксиальным разъемом
Диапазон местоположения	500мкв/див ~ 20мв/див, ± 400мв
	50 мВ/див ~ 200 мВ/див, ± 2 в
	500mV/div ~ 2 V/div, ± 40 V
	5 В/div ~ 10 В/div, ± 50 в
Выбор аналоговый, диапазон пропускания предела, типичный	20 МГц
Низкочастотный диапазон (-3 дБ)	≤10Hz на BNC
Время подъема на BNC, типичный	DSO4254B	DSO4204B	DSO4104B	DSO4084B
	<1.4ns	≤1. 8ns	<3.5ns	≤4. 4ns
DC усиления точность	± 3% для нормального или среднего режима приобретения, 10 V/div до 10mV/div
	± 4% для нормального или среднего режима приобретения, 5мв/див до 500мкв/Див
Примечание: полоса пропускания уменьшается до 6 МГц при использовании зонда 1X.
