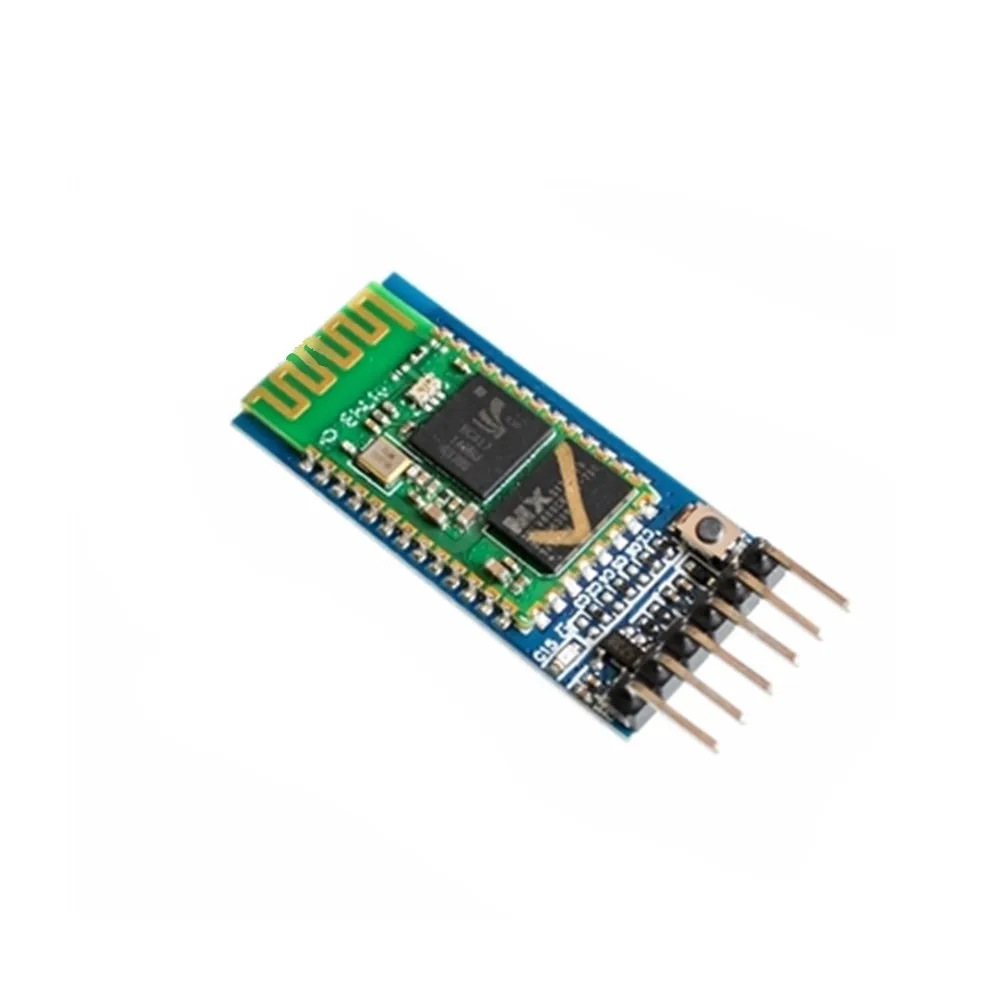

HC-05 master-slave 6pin JY-MCU анти-обратный, интегрированный Bluetooth последовательный проходной модуль

Описание:

TXD: Отправитель обычно представлен как его или ее собственный отправитель. Нормальная связь должна быть подключена к RXD другого устройства.

RXD: принимающий конец обычно представлен как собственный принимающий конец, и нормальная связь должна быть подключена к TXD другого устройства.

При нормальном общении свой собственный TXD всегда подключен к RXD устройства!

Самоприем: при нормальном общении RXD подключен к TXD других устройств. Поэтому, если вы хотите получить данные, которые вы отправляете, как это означает, что вы получаете данные, которые вы отправили, то есть собственный TXD непосредственно подключен к RXD, RXD используется для тестирования собственной отправки и получения. Является ли это нормальным самым быстрым и простым методом тестирования. При возникновении проблемы сначала проверьте, неисправен ли продукт. Также известный как проверка обратной связи.

Ttl уровень: Нормальные данные показывают бинарный, 5 В равен логике "1", 0 В равен логике "0", называется ttl сигнал системы, является положительной логикой

RS232 уровень:-12 V to-3 V, эквивалентно материнскую плату «0», 3 V-12 V логический уровень, эквивалентно материнскую плату "1", отрицательной логики

Особенности:

1. В базовом модуле используется HC-05 подчиненный модуль. Интерфейс выхода включает VCC, GND, TXD, RXD, штифт, статус соединения Bluetooth (состояние), неподключенный выход низкий, и выход высок после подключения.

2, светодиод показывает статус подключения Bluetooth, мигающий показывает отсутствие подключения Bluetooth, медленно мигающий показывает вход в режим, двойное мигание означает, что Bluetooth подключен и порт открывается

3, нижняя пластина снабжена диодом обратного соединения, LDO 3,3 В, входное напряжение 3,6 ~ 6 В, ток около 30 мА, когда не сопряжен, около 10 мА После сопряжения, входное напряжение не должно превышать 7 в!

4, уровень интерфейса составляет 3,3 В, может быть непосредственно подключен к различным микроконтроллерам (51, AVR, PIC, ARM, MSP430 и т. Д.), можно также напрямую подключить к микроконтроллеру 5 В, без MAX232 не может пройти MAX232!

5. эффективное расстояние открытого пространства составляет 10 метров (уровень мощности-класс 2), а также может быть больше 10 метров, но качество соединения расстояния не может быть гарантировано.

6. после сопряжения, при использовании полнодуплексный последовательный порт, вам не нужно знать какой-либо по протоколу Bluetooth, поддержка 8-bit data биты, 1 бит стоп-бит и паритет установка формат общения. Это также самый общий формат связи и не поддерживает другие форматы.

7, вы можете нажать в командном режиме, установив 34 параметры и информацию о запросах.

8, малый размер (3,57 см * 1,52 см), фабричное производство патч, для обеспечения качества патч. И прозрачная Термоусаживаемая трубка, пылезащитная и красивая, и имеет некоторую антистатическую способность.

9, можно переключить на хост или рабочий режим с помощью команды AT, можно подключить к указанному устройству с помощью команды AT

10, поддержка стандартной скорости передачи данных от 4800bps до 1382400bps

Продукт Применение:

После сопряжения он должен использоваться только в качестве последовательного порта с фиксированной скоростью передачи данных. Таким образом, до тех пор, пока серийный прибор имеет "фиксированная скорость передачи данных, 8-bit data биты, нетчетности" формат для общения, оригинальный проводной Последовательный порт может быть непосредственно заменить. Нет необходимости менять программы. Например, сбор данных, умные автомобили, серийные принтеры, наружные Матричные экраны управления.

Сопряжение с компьютером: он подходит для связи с компьютером через последовательный порт Bluetooth. Использование такое же, как и последовательный порт.

Сопряжение с мобильным телефоном: для связи между мобильным телефоном и устройством через последовательный порт Bluetooth, используя тот же метод, что и последовательный порт

Сопряжение с хостом Bluetooth: подходит для прямой связи между двумя устройствами через последовательный порт Bluetooth, например между MCU и MCU, между проводным последовательным портом и MCU.

Гибкое применение:

Скорость передачи данных изменяется, так как принимающий конец и передающий конец могут выбрать свои соответствующие скорости передачи, и когда количество данных невелико, они могут быть использованы в качестве устройства для преобразования скорости передачи данных.
