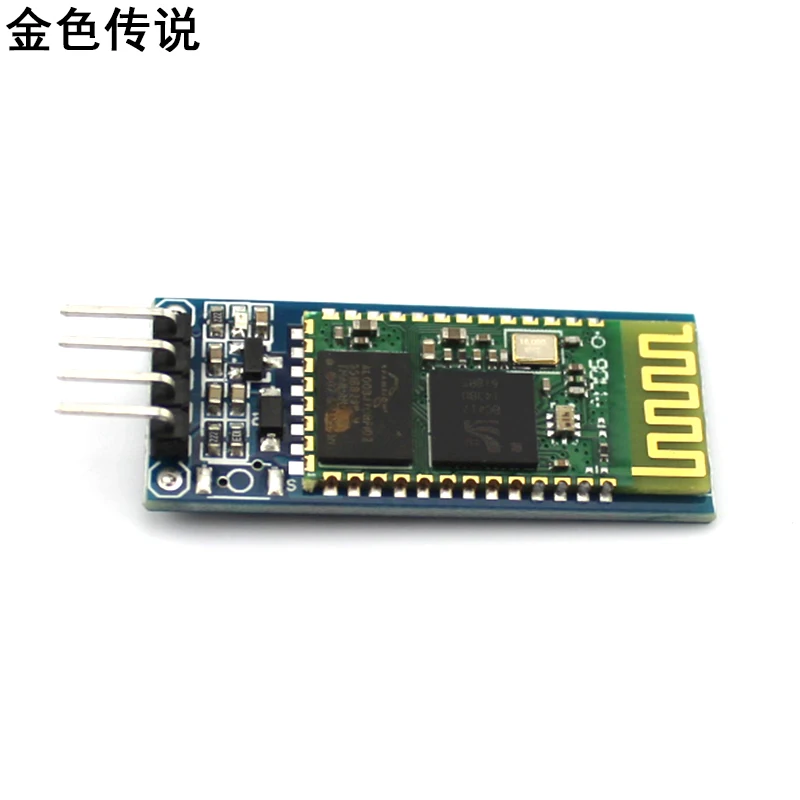

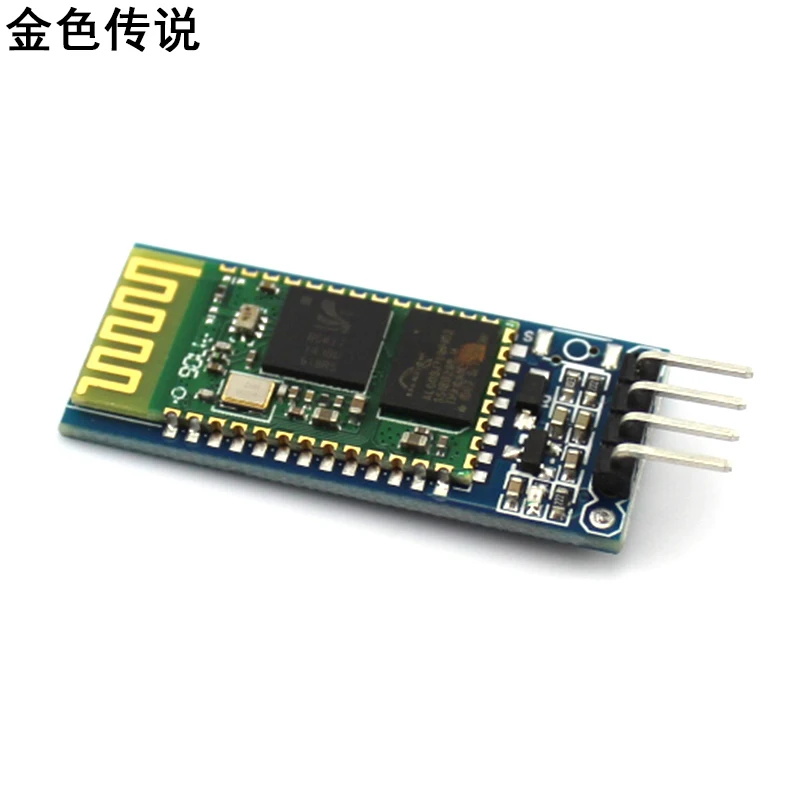

Описание
Во-первых, параметры модуля:
Похожие продуктыПохожие продукты
1. Размер печатной платы: 37,3 мм (длина) * 15,5 мм (ширина)
Похожие продукты2. Вес: 3,5 г
Похожие продукты3. Входное напряжение: 3,6 В-6 в, не более 7 в
Похожие продукты4. Блок питания анти-обратное соединение, обратный модуль не работает
Похожие продукты5. Возьмите 4 контакта: VCC/GND/RXD/TXD
Похожие продукты6. С индикатором состояния соединения, светодиодный мигающий индикатор не показывает Подключение Bluetooth; Светодиодный мигание медленно означает вход в командный режим
Похожие продукты7. встроенный чип регулятора 3,3 В, входное напряжение постоянного тока 3,6-6 в; когда не сопряжен, ток около 30 мА (потому что светодиодный свет мигает, ток меняется); после того, как сопряжение успешно, ток около 10 мА
Похожие продукты8. Уровень интерфейса 3,3 В, может быть непосредственно подключен к различным микроконтроллерам (51/AVR/PIC/ARM/MSP430 и т. Д.), микроконтроллер 5 в также может быть напрямую подключен. Прямое подключение к последовательному порту микроконтроллера, не может пройти чип MAX232!
Похожие продукты9. Эффективное расстояние передачи открытой площади составляет 10 метров, и возможно превышение 10 метров, но качество соединения не гарантировано.
Похожие продукты10. После того, как сопряжение успешно, его можно использовать в качестве полнодуплексного последовательного порта .. Не нужно знать какой-либо по протоколу Bluetooth, но только в том случае, Поддержка 8-битных битов данных, 1 стоп-бит, без паритет формат общения. Это также общий формат связи и не поддерживает другие форматы!
Похожие продукты11. Когда соединение Bluetooth не установлено, модуль baud скорость, имя и пароль сопряжения могут быть установлены командой AT. Параметры набора сохранены после отключения питания. После подключения Bluetooth режим автоматически переключается на прозрачный режим.
Похожие продукты12. Модуль является рабом и может быть сопряжен с различными компьютерами с поддержкой Bluetooth, большинство мобильных телефонов с поддержкой Bluetooth, КПК, PSPs и т. Д. Смарт-терминалы не могут быть сопряжены между рабами и рабами.
Похожие продукты13. Скорость передачи данных по умолчанию модуля составляет 9600, пароль сопряжения по умолчанию-1234, а имя по умолчанию-HC-06.
Похожие продукты14. С прозрачной термоусадочной трубкой
Похожие продуктыПохожие продукты
Во-вторых, метод проводки:
Похожие продуктыVCC: подключите положительный Полюс источника питания
Похожие продуктыGND: Подключите отрицательный Полюс источника питания
Похожие продуктыRXD: приемник, модуль Bluetooth получает данные от других устройств; обычно TXD другого устройства подключен.
Похожие продуктыTXD: отправитель, модуль Bluetooth отправляет данные другим устройствам; обычно приемник RXD других устройств подключен.
Похожие продуктыПохожие продукты
В-третьих, список поставки
Похожие продуктыHC-061 модуль Bluetooth с задней панелью (протестирован, с прозрачной термоусаживаемой трубкой, Антистатическая упаковка)
Похожие продуктыПохожие продукты
Четвертый, полезные советы
Похожие продуктыПохожие продукты
Не подключайте блок питания к контакту сигнала, он будет непосредственно выгорать модуль, и убедитесь, что каждый модуль протестирован на фабрике. Этот магазин не предоставляет техническую поддержку.
