Описание
Введение:
Этот HDMI, Овер-ip-удлинитель использует Расширенный M-JPEG в качестве компрессионного типа, что делает его занимать более низкую полосу пропускания и передавать через LAN более плавно. Он поддерживает 120 м по одному кабелю cat5e/6 в точку, точка ко многим, а также многие по Ethernet-переключателю. Более IP решение широко используется в различных местах, таких как конференц-зал, класс, метро, аэропорт, дом, торговый центр рекламы... и т. Д.
Особенности:
● Использование M-JPEG кодирования сжатия, поддержка разрешения до 1080p @ 60 Гц
● Выполните протокол TCP/IP, передайте до 120 метров @ 1080 p/60 Гц по одному кабелю Cat5e/6
● Поддержка аудиоформата LPCM
● Двунаправленное широкополосное соединение проходит через устройство управления источником или раковиной. (От 38 кГц до 56 кГц)
● Сигнал обхода RS232, скорость передачи данных до 115200
● Поддержка одного на один, одного на много или много на много режимов с большим каскадом
● Совместимость с HDCP
● Поддержка веб-управления ПК
● Встроенный EDID
● Переносите питание к блокам Tx и Rx с питанием через Ethernet с включенным интеллектуальным управляемым переключателем (* Опциональная только версия POE)
Описание продукта:
Подключения и эксплуатации:

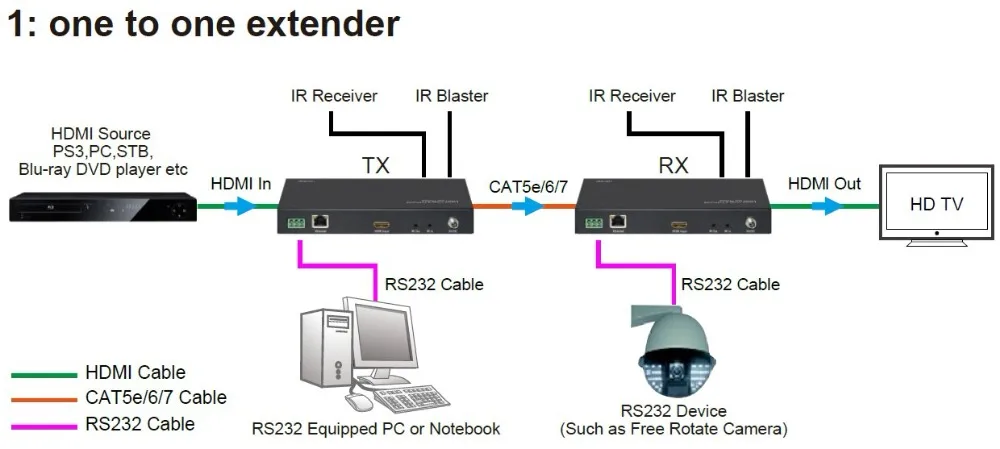

1). Подключите исходное устройство и блок передатчика к кабелю HDMI.
2). Подключите другой HDMI дисплей и приемник HDMI блок с HDMICable.
3). Подключите передатчик и приемник с кабелем Cat5e/6
4). Подключите кабель IR blaster к порту «IR Out» и подключите приемный кабель к порту «IR In».
Затем вы можете контролировать источник или раковину устройства с ИК.
5). Подключите один Cable кабель от ПК или системы автоматизации к port порту на передатчике; Подключите один cable кабель от приемника к device устройству, который будет управляться.
6). Питание передатчика и приемника с адаптером 5 В.
Примечание: аккуратно вставьте/извлеките кабели
1). Подключите исходное устройство и блок передатчика к кабелю HDMI.
2). Подключите передатчик и коммутатор/маршрутизатор с cat5e или cat6 кабелем.
3). Подключите все приемники и коммутатор/маршрутизатор с Cat5e/6 кабелем.
4). Подключите hdmi-дисплеи и приемник HDMI-устройств с HDMI-кабелем.
5). Подключите кабель IR blaster к порту IR Out и подключите ИК-приемникКабель в порт «IR In».
Затем вы можете контролировать источник или раковину устройства с ИК.
6). Подключите один кабель от ПК или системы автоматизации к RS-232Порт на передатчике;
Подключите один cable кабель от получателя к device устройству, чтобы бытьПод контролем.
7). Питание на передатчик и приемник с адаптером 5 В, питание на переключателе сЕго адаптером.

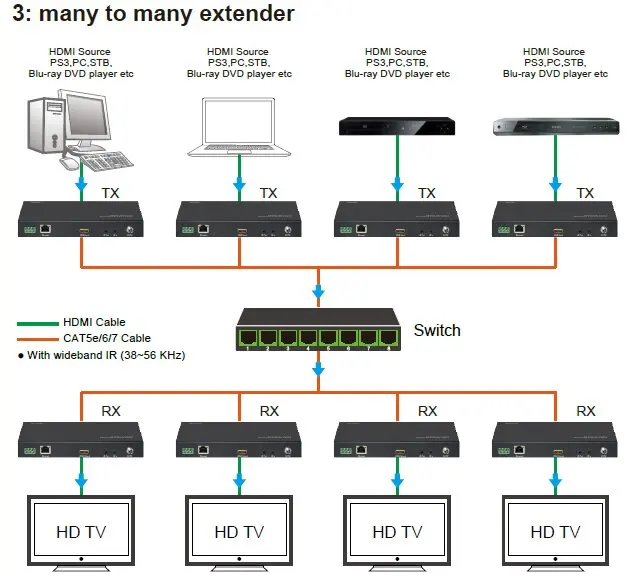

1. Подключите исходные устройства и передатчики с кабелем HDMI.
2. Подключите передатчики и коммутатор/маршрутизатор с cat5e или cat6 кабелем.
3. Подключите все приемники и коммутатор/маршрутизатор с Cat5e/6 кабелем.
4. Подключите hdmi-дисплеи и приемник HDMI-устройства с HDMI-кабелем.
5. Подключите кабель IR blaster к порту IR Out и подключите ИК-приемникКабель в порт «IR In».
Затем вы можете контролировать источник или раковину устройства с ИК.
6. Подключите один кабель от ПК или автоматизации к theRS-232Порт на передатчике;
Подключите один cable кабель от получателя к device устройству, чтобы бытьПод контролем.
7. Питание на передатчик и приемник с адаптером 5 В, питание на переключателе сЕго адаптером.
8. Выберите источники вручную.
Нажмите «+» или «-», чтобы изменить на предыдущий или следующий идентификатор группы 00-15.
Например, когда подключение:
Источник (DVD1)-TX (TX1)-гигабитный коммутатор-RX (RX1)-TV1
Источник (DVD2)-TX (TX2)-гигабитный коммутатор-RX (RX2)-TV2
Источник (DVD3)-TX (TX3)-гигабитный коммутатор-RX (RX3)-TV3
Спецификация:
Посылка в комплект входит:
● 1x Основной передатчик
● 1 приемник основного блока
● 2x ИК-кабель-приемник
● 2x ИК-бластер кабель
• 1x Руководство пользователя
● 2x Феникс пробки для RS232 кабельного наконечника
● Адаптер питания 2x5 V
Характеристики
- Бренд
- Xtrempro
- Разъём A
- HDMI
- Номер модели
- HM-ET12
- Тип
- Кабели HDMI
- Версия
- HDMI 1.4
- Разъём B
- HDMI
- Пол
- Гнездо-гнездо
- Упаковка
- Картонная коробка / Да
- Особенности
- Нет
- Применение
- DVD плеер / Компьютер / Мультимедийный / Монитор / ТВ ПРИСТАВКА / Телевизор
- Resolution -
- 1080p@60Hz
