HDMI отделяет и извлекает цифровой аудио сигнал ies/DSD/SPDIF модуль

Название продукта:

HDMISeparation и извлечение цифровых аудио signalI2S/DSD/spdifмодульная

Введение:

Используется для извлечения цифрового аудио сигнала из сигнала, выходной режим может быть использован di2sorspdif

I2SInterface поддержка:I2S/DSD, также supportDTS/AC3

Соединение с абсолютной частью оборудования запитывается и выключается, если источник питания плеера недостаточен, может использоваться внешний источник питания (Direct5V)

Размер модуля:50 мм *50 мм

Это очень удобно для установки в различные декодеры, большое количество, скидка и Кастомизация

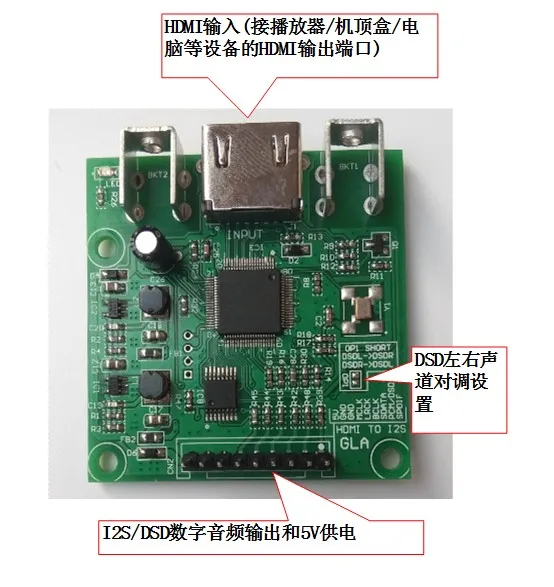

Выход разъем описание:

5 в ---> Прямой + 5 В источник питания (подключите плеер, когда источник питания недостаточен)

GND ---> land

GND ---> land

MCLK ---> Главный выход часов

LRCK ---> левый и правый часовой выход/DSD_Routput

BCLK ---> бит тактовый выход/DSD_CLKoutput

SDATA ---> Вывод данных/DSD_Loutput

PCM/DSD ---> PCMMode time0Voutput/DSDMode time3.3Voutput

SPDIF ---> SPDIFoutput

Больше для compatibilityDACRequirement, provideDSDLeft и right channel tuning функция в режиме, просто короткое замыкание boardop1паяльные соединения могут быть

Схема подключения:

'
