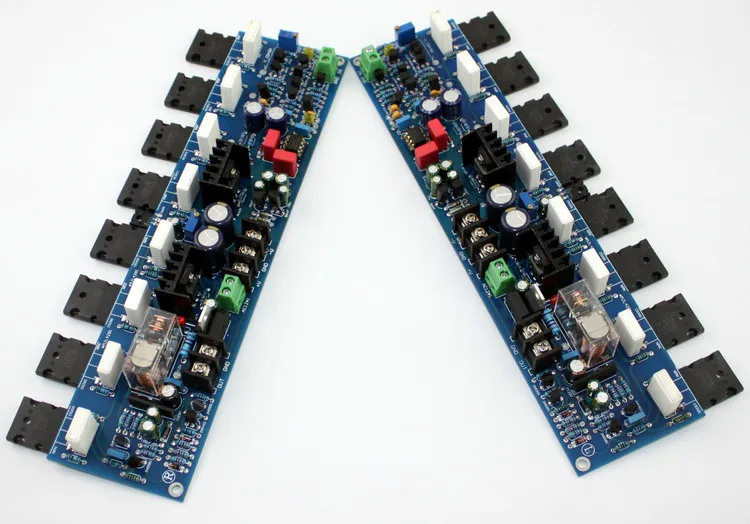

HS-BOX E405 усилитель мощности плата 300 W* 2

Описание продукта:

Все части этого продукта являются оригинальными аутентичными, неприхотливыми, чистым качеством; использование качественных оригинальных деталей, не только безопасность и качество гарантированы, длительный срок службы, более важным является обеспечение того, чтобы фактическая эффективность могла достичь целей проектирования. Стремление к первоклассному качеству-наша неизменная цель. Золотая стрекоза E405 является усовершенствованной версии E305. В E305 является алмаз-образной структуры с MOSFET двойной дифференциальный вход. Он имеет чрезвычайно низкие искажения кроссовера. В отличие от E305, E405 чисто DC, и вся схема не имеет конденсатор. Нет конденсатора отзывы, это текущий отрицательный отзывы, с отличным динамическим откликом и глубиной погружения. Эта линия относится к чисто сзади этапе Золотой кубик E405, с DC servo цепи (управляется OP07 с очень низким уровнем шума), Omron реле + C1237 сиденье динамик защиты защищает динамики; добавляет выходную перегрузку и защиту от перегрузки по току.

E405 звуковые характеристики: естественный стройные, широкие звук, отличные динамические эффекты, большой особенностью является глубокий бас дайвинг.

Подробнее:

N оригинальный Toshiba A1943/C5200 и 2SA1930/2SC5171.

N-сценический Соединительный конденсатор принимает конденсатор верхнего уровня WIMA 1 мкФ, а основная цепь электролитического конденсатора сигнала принимает импортированное фирменное наименование Panasonic, чтобы обеспечить сильную и непрерывную поддержку мощности.

N резистор использует пятикольцевой металлический резистор, а основной канал использует пятикольцевой металлический пленочный резистор с точностью ± 1%, чтобы обеспечить хорошее соотношение сигнал/шум.

N PCB использует 1,6 мм толстый двухсторонний лист, 2,0 унц. Медная толщина, полный процесс аэрозольная жестяная баночка, для обеспечения хорошей проходящей работы большого и малого тока. Первоклассное качество печатной платы.

N большой особенностью этой платы является использование текущей передовые C1237 BTL схема защиты динамик, который эффективно устраняет звук удара и функция защиты выходного тока открытой и завершение, делает ваш динамик более безопасным.

N схема всей платы достаточно строгая и разумная. Общий след PCB заземлен в одной точке. Плата усилителя мощности работает стабильно и надежно, а выходная мощность большая; звук красивый и круглый, а звуковое поле широкое. Трехмерное чувство сильное, низкая частота твердая и твердая, соотношение сигнал/шум довольно отличное, динамический диапазон широкий, детали четкие, переходный отклик отличный, и все виды музыки воспроизводятся комфортно. Он имеет очень хорошую работу в среде воспроизведения семьи.

Основные параметры:

1. Параметры мощности:

Одной группы: DC +-(35 V-55 V) рекомендуется +-45 V (AC: трансформатор 300 W двойной 32 V, нужно добавить Плата выпрямителя)

Другая группа: одиночная AC12V (Примечание: каждый блок питания AC12V является независимым, то есть одна плата питается от одного блока питания AC12V)

2. Мощность: 300 Вт (общее гармоническое искажение THD + N <0.1%), DC +-45 В, 4 Ом

3. Класс А 90 Вт, измеренный при нагрузке 4 Ом

4. Сопротивление динамика: 4-8 Ом.

5. Размер печатной платы: 59*236 мм.

Размер доски: длина 236 * ширина 95 * высота 30 мм

6. отрегулируйте дифференциальный вход этап ток 2MA: Отрегулируйте VR1 (500R) переменный резистор так что напряжение на C и D является 1,5-2 V (то есть, напряжение через R9 (1 K) резистор); вход дифференциального тока 1,5-2MA, это значение является лучшее качество звука

7. Ток покоя большая трубка составляет 100мА: Отрегулируйте Регулируемое сопротивление VR2 (1 к) так, чтобы напряжение двух точек A и B было 22 мВ. В это время ток покоя I = 22MV/0.22R сопротивление составляет 100мА; если теплоотвод клиента достаточно большой, это может сделать увеличение тока покоя, как правило, 100MA-300MA звуковой эффект лучше всего.
