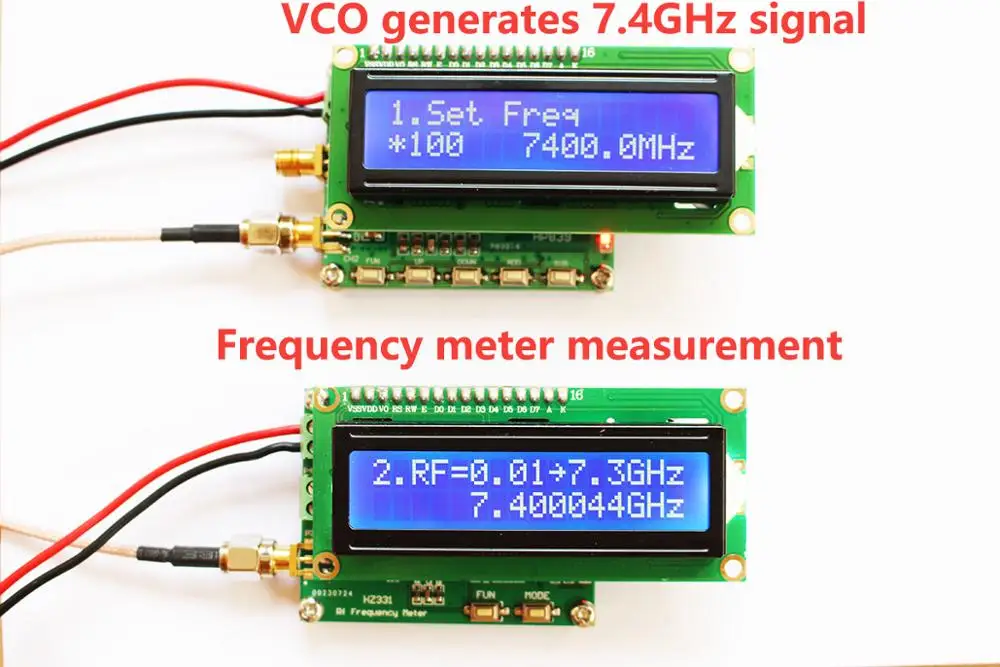

HZ331 ВЧ Частотный метр 2,4G 3G 5,8G 6G 7G 1Hz~ G Hz

Описание

1. Характеристики:
HZ331-это небольшой Частотный метр, измеряющий низкочастотные и высокочастотные сигналы и добавляющий импульсный аккумулятор 500 кГц.
Модуль прост в использовании и выбирает различные методы тестирования нажатием кнопки.

2. Применение продукта:
● Измерение частоты пульса;
● Измерение радиочастоты;

3. Технические параметры:
. Измерение низкочастотного диапазона: 1 Гц ~ 10 МГц
. Диапазон измерения низкочастотного напряжения: +/-0,8 В ~ +/-7 в
. Низкочастотное Разрешение: 1 Гц
. Измерение высокочастотного диапазона: 10 МГц ~ 7,3 ГГц
. Диапазон измерения высокочастотного напряжения:-12 дБм ~ + 10 дБм
. Измерение высокочастотного разрешения: 1 кГц
. Рабочее напряжение: 7 ~ 12 В постоянного тока
. Рабочий ток: <50 мА
. Рабочая температура-40 °C ~ 65 °C градусов Цельсия
. Температура хранения-40 °C ~ 65 °C по Цельсию
. Размер: 57*50*20 мм (длина х ширина х высота)

Примечание: низкочастотный сигнал не является сигналом переменного тока. Приблизительно 1 ouf емкость измеряется в серии с входным сигналом.
Низкочастотный сигнал постоянного тока соединен. Для соединения переменного тока Измерьте конденсатор в серии.

4, описание интерфейса и связанные с ним операции
Интерфейс P1 (источник питания)
VDD: положительный источник питания (7 ~ 12 В)
GND: отрицательный источник питания

Интерфейс P4 (входной сигнал ttl)
FX: низкочастотный входной сигнал (1 Гц ~ 10 МГц); входной интерфейс импульсного аккумулятора (максимальная частота измерения 500 K).
GND: отрицательный источник питания.

Интерфейс P3 (ВЧ входной сигнал)
RF: Измерьте входной сигнал RF. (10 МГц ~ 7,3 ГГц)
GND: отрицательный источник питания.
