50Ohm20WRF детали сопротивления

Модель продукта: RFT50-20LM0907

Диапазон частот: DC-3.0GHz

Размещенная волна чем: 1,2

Номинальная мощность: 20 Вт

Номинальное сопротивление: 50Ω

Допуск сопротивления: ± 2%

Рабочая температура:-55 ~ + 150℃

Температурный коэффициент: <150ppm/℃

Материал основы: BeO

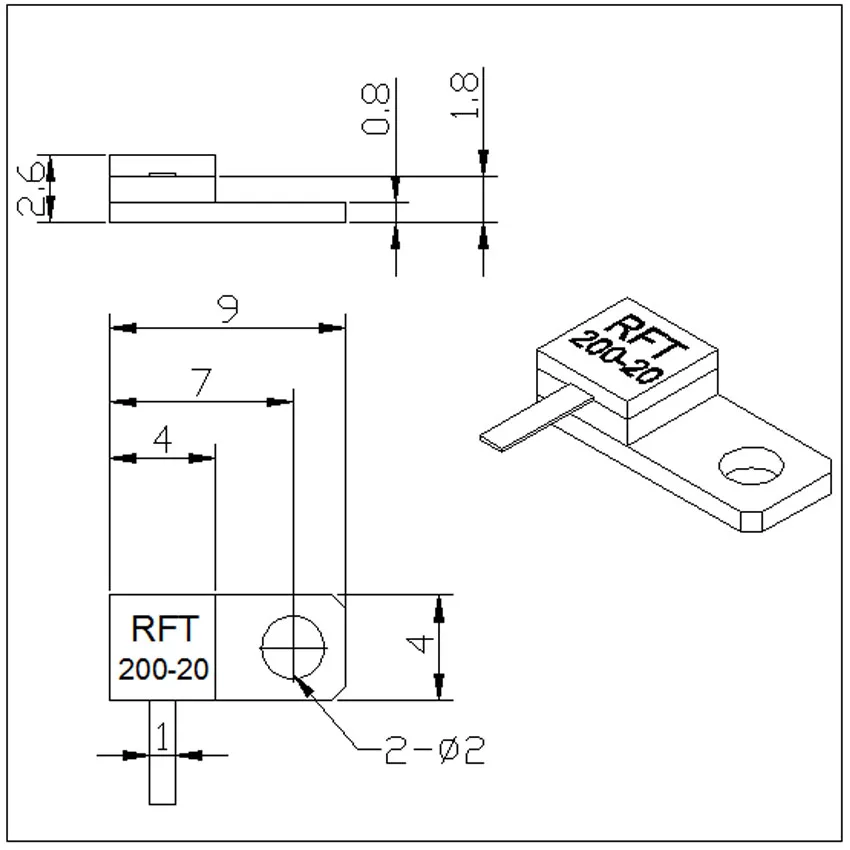

Форма изображение

Внимания во время использования:

1. Когда чип сопротивление сварочное устройство или свинцовый провод, лучше использовать контроль Температуры Спекания таблицы, держать температуру at260degrees.

2. Отверстия PCBCooling должны быть просверлены на плате, и наполнять теплоотвод припоем.

3. Лучше сделать арочный мост на свинце (следующая таблица), таким образом, стресс, вызванный тепловой деформацией, может быть выпущен, таким образом, чтобы обеспечить хороший контакт на свинце. время установки, свинец должен быть сложен как можно меньше, чтобы предотвратить поломку свинца.

4. Сопротивление с фланцем, лицо в контакт с фланцем, он должен быть плоским, когда мощность очень высока, он также должен быть покрыт тепловым кремнием, для охлаждения.

Дополнительные рекомендации сопротивления RF:

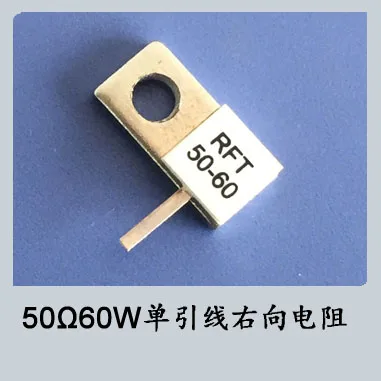

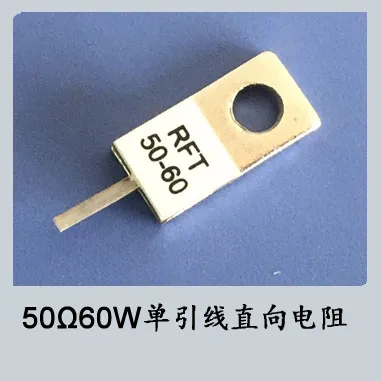

Головных фланец сопротивления

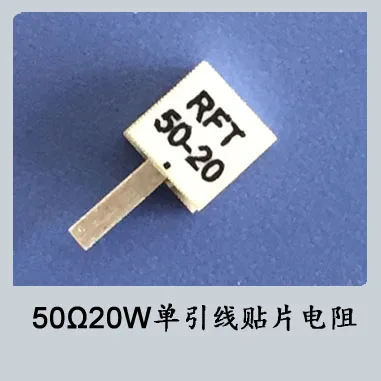

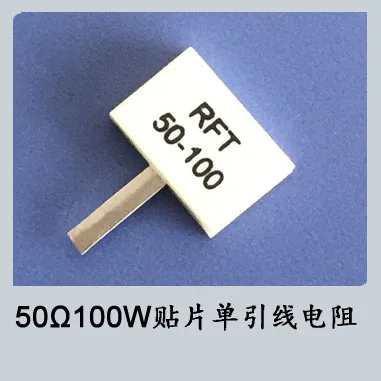

В один ряд с одним чипом сопротивление свинца
