Название перемычки Описание Метки:
JP5 выбирает 50 H выход в тех случаях, когда P5-это короткое замыкание В тех случаях, когда [2] это короткое замыкание, в течение 3 секунд функцией плавного пуска включен. Выключите функцией плавного пуска в тех случаях, когда P6-это короткое замыкание JP3 в тех случаях, когда 7 и JP8 являются короткого замыкания в одно и то же время: dead время 300ns JP7 в тех случаях, когда P3 и JP8 являются короткого замыкания в одно и то же время: dead время 5005 JP4 когда JP4 и P7 коротко замыкаются в то же время: время мертвых составляет 1.0us DT1 JP8 когда P3 и P4 коротко замыкаются одновременно: время мертвых составляет 1.5u5 Настройки по умолчанию драйвер платы джемпер JP5, P2, P7, JP8 защита от короткого замыкания, соответствующая функция 50 Гц, 35 устройство плавного пуска, времени 300ns, пользователи могут изменить в соответствии со своими потребностями Примечание: одни и те же функции джемпер не может быть сокращена на одно и то же время! 1 Если P1 не может быть сокращена одновременно с СП. ED сигнал тревоги В GS001 драйвер платы имеет светодиодный сигнал тревоги функции, которые могут быть использованы для того, чтобы определить тип недостатка на основе светодиодный. Конкретное определение выглядит следующим образом: защита от перегрузки по току: мигания 2 раза, выключения питания в течение 2 секунд, всегда циркуляционный Защита от перенапряжения: мигает 3 раза, 2 секунды, циклом Понижение напряжения: мигает 4 раза, выключается 2 секунды, всегда на велосипедеУстановка меры предосторожности:
Батарея к материнской плате должен быть подключен в серии с высоким качеством 100A воздушный выключатель.

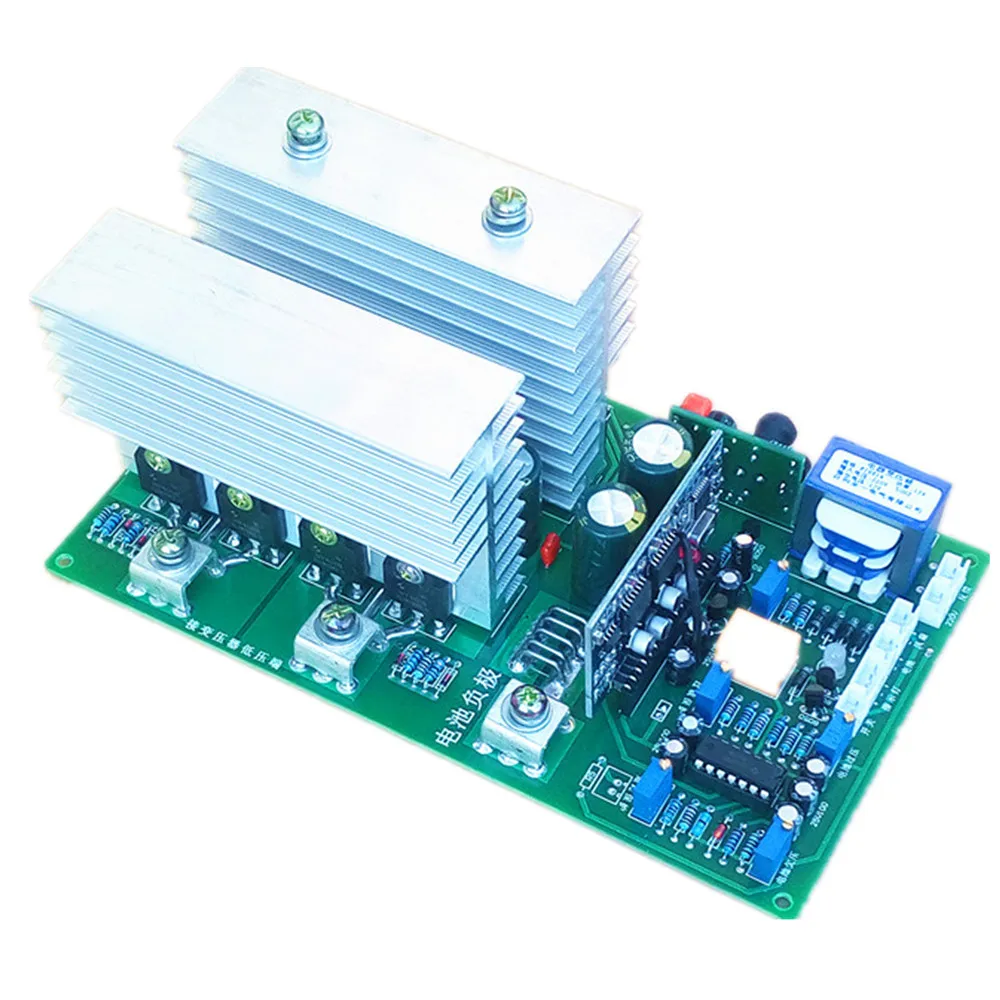

Частота питания синусоидальный инвертор описание функции материнской платы:
1. Батарея защита от низкого напряжения:
В тех случаях, когда напряжение батареи ниже 10,5 В на секцию, инвертор выключит инвертор (нет выходного напряжения переменного тока в настоящее время), и инвертор находится в режиме ожидания.
2. Батарея Защита от перенапряжения:
В тех случаях, когда напряжение батареи если сумма вашего заказа превышает 14,8 в на секцию, инвертор также отключает инвертор и переходит в режим ожидания.
3. Аккумулятор начинается в обычном режиме:
В тех случаях, когда батарея находится под защита от низкого напряжения, когда на солнечной или ветровой энергии заряжает батарею до 12,5 в на секцию, инвертор автоматически начинает выходное напряжение переменного тока) в качестве источника питания на нагрузку. Защита от перенапряжения аккумулятора: когда защита от перенапряжения восстановлена до ниже 14,8 в, инвертор также запустится автоматически.
4. Вентилятор с контролем температуры и защита от перегрева:
В тех случаях, когда инвертор работает нормально, вентилятор не включается. При слишком высокой температуре вентилятор работает автоматически. В тех случаях, когда температура опускается, вентилятор останавливается автоматически. Когда вентилятор поврежден и температура слишком высока, инвертор выключит инвертор и перейдет в режим ожидания.
При падении температуры инвертор автоматически запускается и мощность переменного тока выводится.
5. Защита и защита от короткого замыкания:
Инвертор имеет аппаратную защиту в режиме реального времени по волнам, и программную задержку (400 мс) защита от короткого замыкания плюс силовой преобразователь частоты изоляции, которая улучшает продукта ударопрочность и надежность.
Пожалуйста, обратите внимание!
Эта плата промышленный преобразователь частоты платы должен сотрудничать с силовым частотным трансформатором
Этот продукт является специальным товаром и должен понять соответствующие технологии, если вы
Не понимаю электронные технологии, поэтому, пожалуйста, не покупайте!
Рекомендуемая мощность трансформатора:
6 V питания 6-7 V трансформатор 220 V трансформатор 1000 w
24 V блок питания 12-14 V трансформатор 220 V силовой трансформатор 2000 w
36 V питания 18-21 V трансформатор 20 V трансформатор питания 2600 w
48 V питания 24-27 V трансформатор 220 V силовой трансформатор 3000 W
Характеристики
- Brand Name
- YIXINYOU
- Type
- DC/AC Inverters
- Output Frequency
- 50HZ
- Output Type
- Single
- Size
- 185*98*60mm
- Model Number
- N/A
- Weight
- 500g
- Output Power
- >1000KW
- is_customized
- Yes
- Output Current
- 100A(mix)
