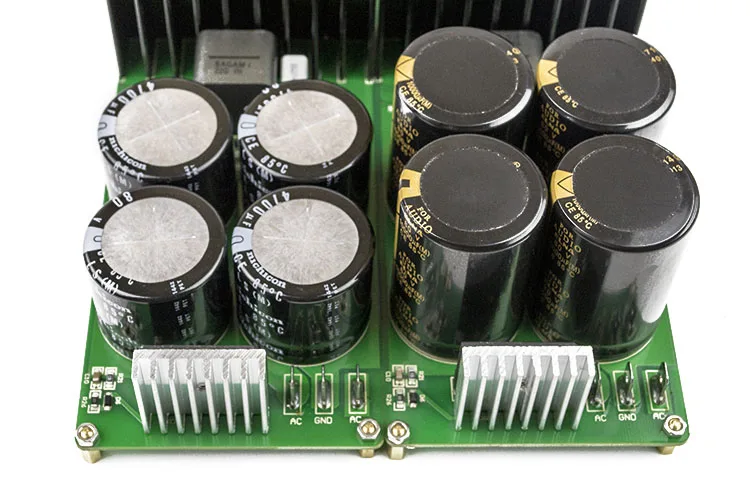

Купить IRAUD350 IRS2092S 700 Вт моноканальный цифровой усилитель класса D

Описание

Примечание: Есть два типа: при покупке, пожалуйста, выберите! Показ изображения!

А типа: Стандартный версии.

B типа: Роскошная версия воздушного шара.

Если вам нужны два канала, рекомендуется купить 2 шт.!

Технические параметры:

Применение Диапазон напряжения: переменного тока 30 V-58 V (электродвигателей переменного тока ± 42 V-80 V), рекомендуется выбрать размер Применение переменного напряжения 52 V ниже, beca использовать напряжение сети будет колебаться, нужно оставить оставшуюся маржу Caixing. Напряжение переменного тока ниже 40 в, сопротивление 3,3 к в 1,5 К.

Максимальная выходная мощность: 350 Вт/8Ω
AC dual 58 V источник питания,
Искажения: <0.1%

700 Вт/4Ω AC dual 58 V источник питания, искажение <0.1%

800 Вт/2Ω AC Dual 48 V источник питания, искажение <1%

Увеличение напряжения: 36 раз

Входная Чувствительность: 1,6 в (RMS)

Вход импеданс: 6KΩ

Частотная характеристика: 0-50 кГц ± 1 дБ 10 Вт/8Ω

Остаточное напряжение шума: 200uV

Динамический диапазон:> 100 дБ

Эффективность: различная выходная мощность, эффективность отличается. Высокая выходная мощность, эффективность особенно высока. 300 Вт Выходная эффективность может достигать более 90%. Искажение (THD + N):

Искажение	Тесты условия/Примечания
THD + N 1 Вт	0.02%	Напряжение питания + 80 В 1 кГц Синусоидальная волна
THD + N 10 Вт	0.01%	Напряжение питания + 80 В 1 кГц Синусоидальная волна
THD + N 100 Вт	0.01%	Напряжение питания + 80 В 1 кГц Синусоидальная волна
THD + N 200 Вт	0.02%	Напряжение питания + 80 В 1 кГц Синусоидальная волна
THD + N 300 Вт	0.03%	Напряжение питания + 80 В 1 кГц Синусоидальная волна
THD + N 500 Вт/4 Ом	0.03%	Напряжение питания + 80 В 1 кГц Синусоидальная волна

Детали крупным планом:

Основным чипом является IRS2092S, набор микросхем интегрированного аудио-драйвера IC с такими функциями, как защищенная широтно-импульсная модуляция (ШИМ) переключатель и ИК-Цифровой аудио MOSFET. Чип в Основном предназначен для высокопроизводительных приложений аудио усилителя класса D.

Радиоуправляемые компоненты с использованием оригинального полупроводника ROHM (Roma).

Выходной сигнал Индуктивный фильтр с использованием оригинального импортированного SAMAGI производства цифрового усилителя, выделенного индуктивности, что позволяет большой ток через DC, небольшое сопротивление, высокая эффективность, с экранированием, высокочастотное излучение низкое, меньше магнитных помех

30A высокотоковые клеммы, простая проводка, EIC 5006 50A высокий Выпрямитель тока моста, для обеспечения достаточно большой емкости перегрузки по току.

Схема подключения:

Вход двойного напряжения переменного тока:

AC одиночный вход напряжения (DC одиночное напряжение не подходит, напряжение постоянного тока, затем нужно ± напряжение, 3 линии)

Отладки Описание:

IRAUD350-это цифровой усилитель, с выпрямительным фильтром, может быть непосредственно входное напряжение переменного тока, Бесплатная отладка, до тех пор, пока измеренный усилитель мощности платы выходного сигнала может быть DC напряжение, общее напряжение постоянного тока-0 В.
