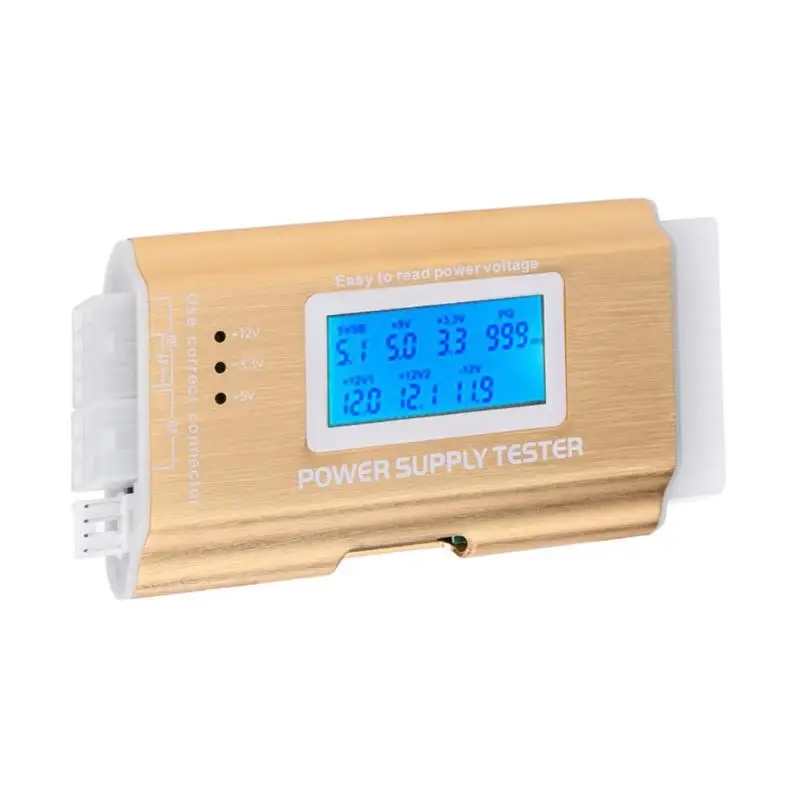

Купить Измеритель для ПК ATX источника питания 20/24 Pin Компьютер измерения диагностический тестер

Описание

ЖК дисплея компьютера питания Тестер ATX питания 20/24 Pin Компьютер измерения диагностический тестер
Технические характеристики:
Входное напряжение: 20/40PIN (блок питания ATX)
Обнаружение напряжения: + 12 В-12 в + 5 В + 3,3 В 5VSB 12VPG
Порт для подключения: Floppy HDD COROM SATA 4Pin (P4) 8pin (Dual-Процессор) 6pin (PCI-E)
Вес: approx.125g
Материал корпуса: алюминиевый сплав
Цвет: золото
Упаковка: Нейтральная пластиковая упаковка
Управление Руководство:
1. Вставьте выгруженный источник питания 20Pin или 24Pin штекер в соответствующее положение тестера питания. Включите питание, и «капля» звука два раза запуска звука, если это не было числовым мерцанием и тревогой, сказал, что выходная мощность блока питания нормальная. Соответствующее напряжение или значение PG показано как сигнал тревоги сцинтилляции, что указывает на то, что источник питания является источником питания неисправности.
(Примечание: Если вы вставляете в 20Pin или 24Pin тестер интерфейса экран (+ 12V2), и дисплей LL, показано, что LL используется для тестирования 4 P или 6 P/8 P. Если он не вставлен, его можно проигнорировать. Или положить в одну из групп. Пожалуйста, примите во внимание, что 4 P должны быть вставлены в положение 4 P)
2. другой большой 4 P (HDD интерфейс), маленький 4 P (интерфейс флоппи-дисковода), 4 P/8 P (интерфейс ЧПУ), 6 P (интерфейс видеокарты), интерфейс SATA, который необходимо вставить при тестировании. Он может быть отключен без тестирования.
3. вставьте большой 4 P (интерфейс HDD), маленький 4 P (интерфейс флоппи-дисковода), + 12 В и + 5 В слева от тестера, световой индикатор яркий (если свет не яркий, указывающий короткое замыкание на линии этой группы).
4. вставьте 4 P/8 P (интерфейс ЧПУ) и 6 P (интерфейс видеокарты) экран тестера (+ 12V2) отображает тестовое напряжение (если есть ошибка, которая мерцает сигнал тревоги).
5. вставьте тестер интерфейса SATA слева + 12 В и + 5 В и + 3,3 В для отображения света. (Если свет не яркий, это указывает на короткое замыкание на линии этой группы.
Примечание:
Пожалуйста, позвольте 1-3 мм отличается из-за ручного измерения.
Из-за разного дисплея и разного света на картинке может не отображаться фактический цвет изделия. Спасибо за понимание.
