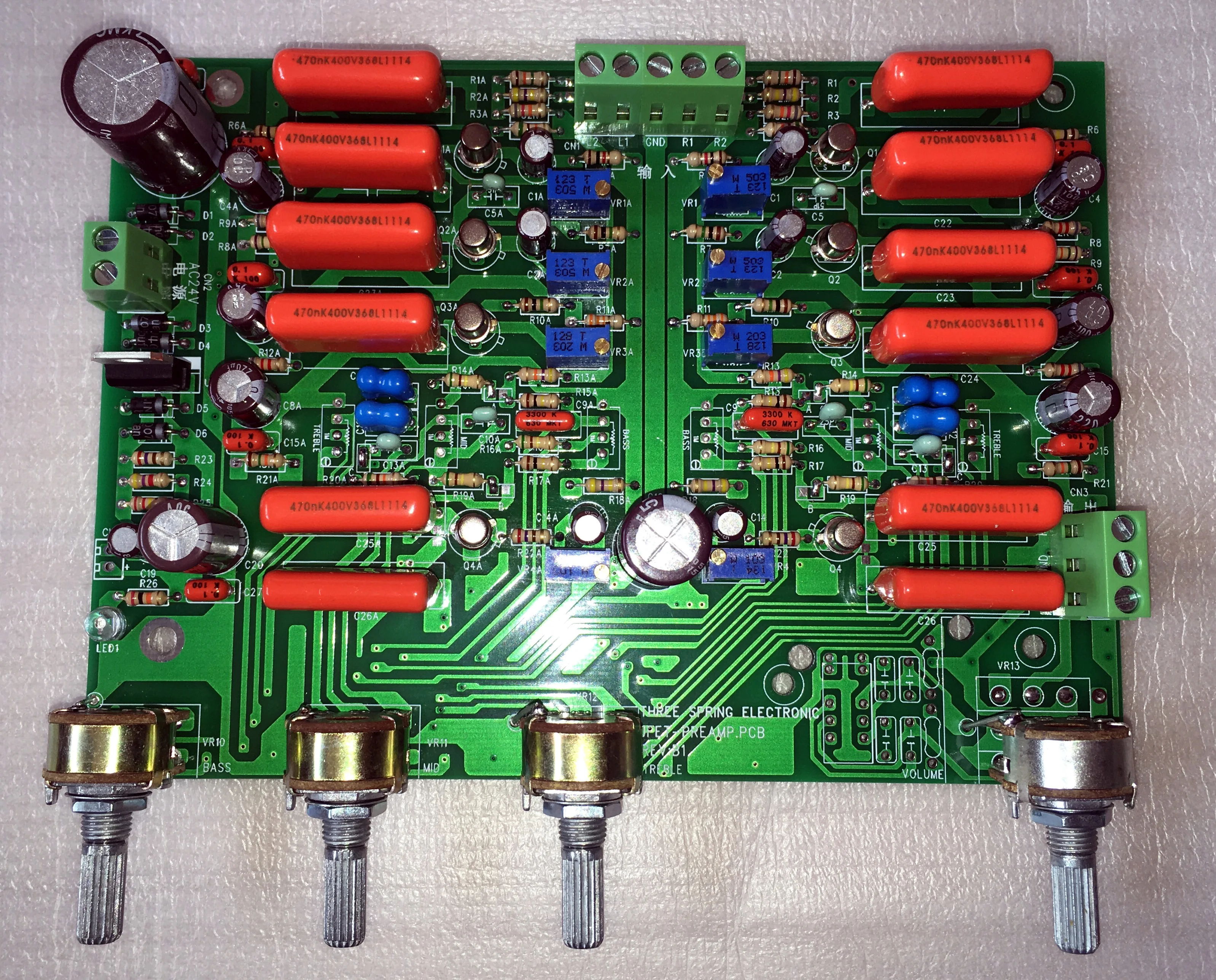

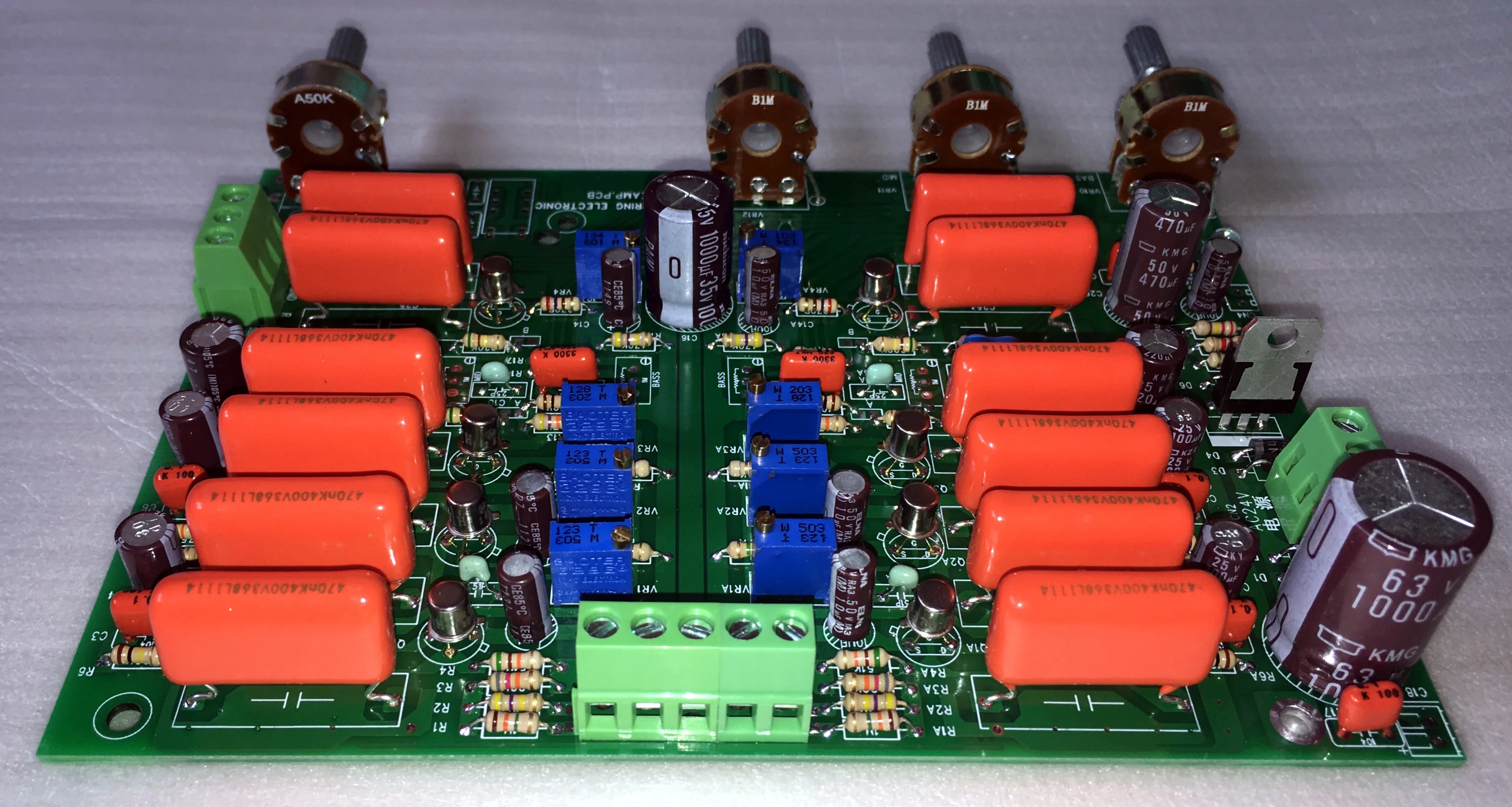

JFET четырехтрубный предусилитель 3DJ7F 3DJ7H HIFI Fever предусилитель

Печатная плата FR4 двухсторонняя Стекловолоконная доска

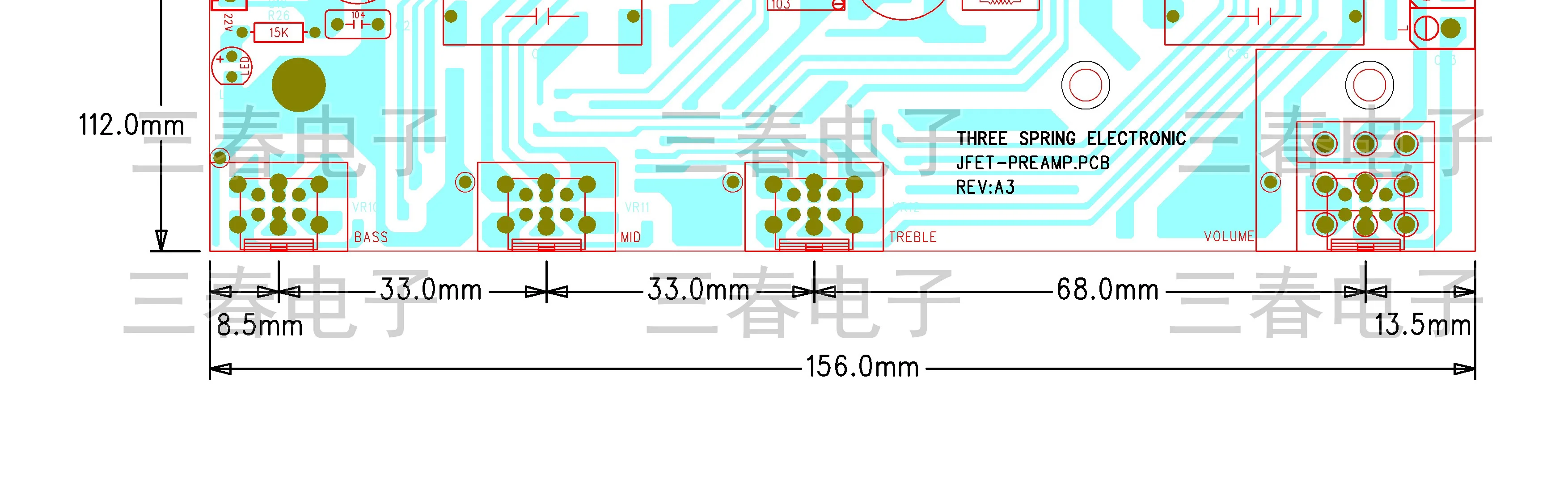

Размер доски: 156 мм x 112 мм.

JFET трубка 3DJ7, звуковой эффект сравним с импортной трубкой, соединительный конденсатор philips CBB, конденсатор имеет высокую аналитическую мощность, аудио очень тонкий, богатый деталями, эффект намного лучше, чем у других брендов конденсаторов;

Каждый конденсатор фильтра-это Высокочастотный и низкоомный конденсатор химикатов Nippon.

JFET трубка S электрод 10 мкФ конденсатор японский ELNA конденсатор.

Конденсаторы 51 P и 750 P, используемые для тонального пространства,-это прецизионные серебристо-слюдные конденсаторы, которые более деликатны и гладки на высокой частоте.

Плата оснащена 16 типом B1M высокого, среднего, низкого и объемного потенциометра, который не требует дополнительного потенциометра сварки проводки, чтобы минимизировать помехи. Потенциометр громкости поддерживает тип 27. Каждый потенциометр на плате сделан в Тайване, с высоким качеством и более длительным сроком службы.

Расстояние между потенциометрами: 0-33 мм-33 мм-68 мм.

Если вам не нравится Регулировка СЧ, вы также можете сварить открыть плату ABC три точки, регулировка потенциометра СЧ не работает, или снять потенциометр СЧ, только сохранить басы, ВЧ и потенциометр громкости, затем три потенциометра расстояние 0-66 мм-68 мм, устанавливается в чехол, Расстояние между потенциометром очень гармонично.

Печатная плата прошла через осциллограф и прослушивание, на всех уровнях была полностью Отлажена, непосредственно подключена к источнику питания и входу/выходу может быть нормальным использованием, пользователь может также в соответствии с фактическим прослушиванием тонкой настройки потенциометра 3296, но перед вводом в эксплуатацию тестовые записи на всех уровней напряжения, Удобная бесформенная задняя пластина для проверки сопротивления напряжения на обоих концах являются квадратными тестовыми точками.

Плата имеет два входных канала, L1 и R1, L2 и R2, 1 входной интерфейс, соответствующий CD, решение и другой стандартный источник звука, 2 входных интерфейса, соответствующие мобильному телефону и другой небольшой источник звука, В зависимости от фактической необходимости выбора соединения.

Когда L1 и R1 вход 2 в и 1 кГц синусоидальный сигнал, выход около 1,7 В.

Блок питания: Стандартный 24 в одиночный источник питания, если нет подходящего напряжения, выход трансформатора ac 20 в-28 в также возможен, плата с стабильностью напряжения LM317, рабочее напряжение будет стабильным при 22 в.

Рабочий ток пластины всего несколько миллиампер, мощность трансформатора от нескольких Вт до более десяти Вт доступны, не рекомендуется использовать высокомощный трансформатор, потому что емкость фильтра внутреннего сопротивления слишком мала, мощность трансформатора слишком большая, электрифицированный момент будет слишком большим из-за тока, Сгорит Диод выпрямителя платы.

Поскольку входное сопротивление трубки JFET очень высокое, пластина должна быть установлена на медной разделительной колонне, подвешенной на металлической пластине или загруженной в чехол во время прослушивания теста, и чехол должен быть подключен к поверхности пластины, В противном случае будут подавлены помехи и будет генерироваться электрический звук. Не будет абсолютно никакого электрического звука после установки платы.
