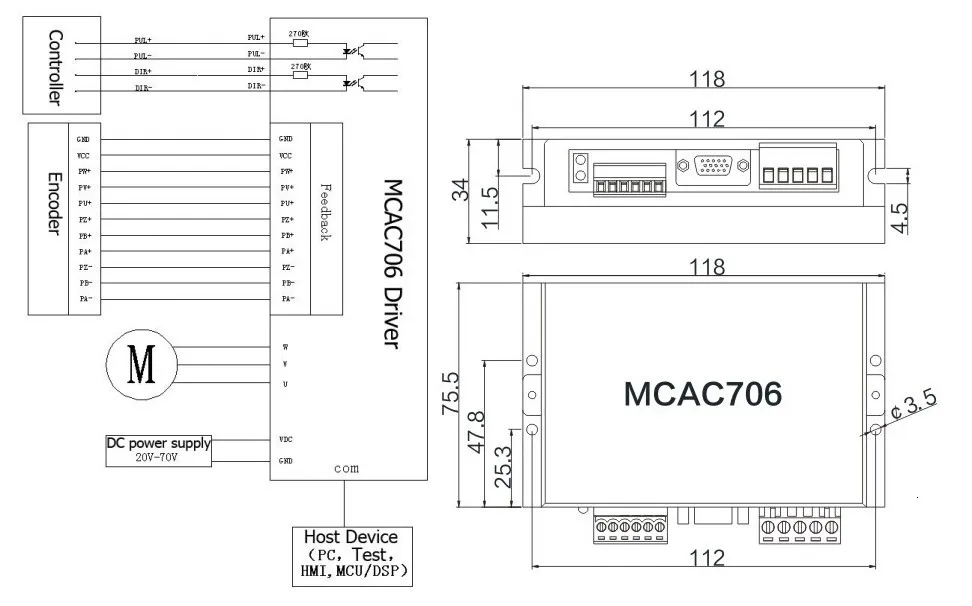

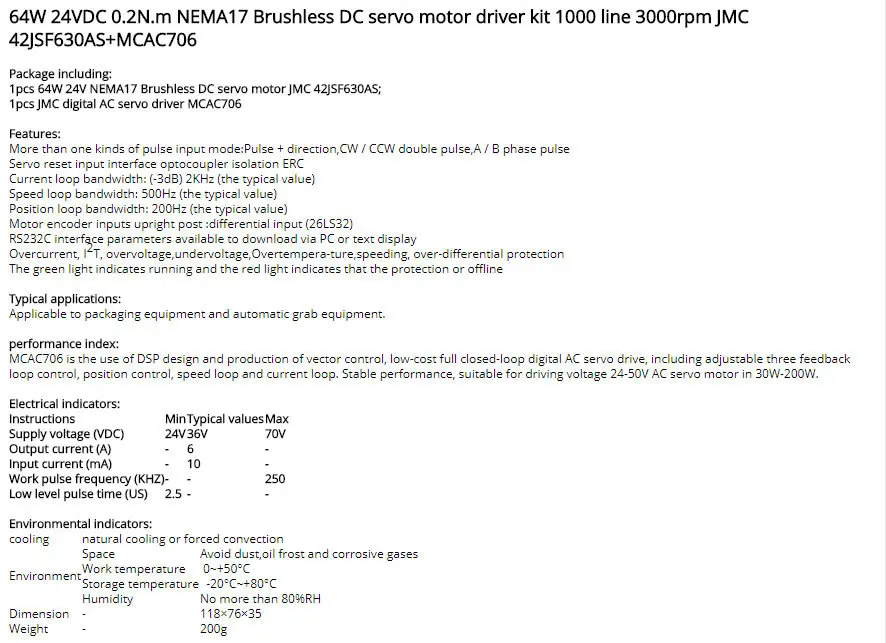

Описание
Техническими показателями
Диапазон входного напряжения постоянного тока 20 ~ 70 в (36 В)
Непрерывная выходная мощность 200 Вт
Непрерывный выходной ток 6A 32 кГц ШИМ
Перегрузочный выходной ток 18А (3 секунды)
Защита:
Значение действия над током пик 30A ± 10%
Перегрузка ie2t значение тока 300% 5S
Перегрев экшн значение 80°C
65 V напряжение перенапряжения
Значение действия 18 V Напряжение пониженного напряжения
Максимальная частота входного импульса 300 K
Скорость связи по умолчанию 9,6 кбит/с (требуется дополнительный конвертер интерфейса)
Использование окружающей среды:
Случаи: Избегайте пыли, масляного тумана и коррозионных газов
Рабочая температура: 0 ~ + 50°C
Температура хранения:-20°C~ + 80°C
Влажность: 40 ~ 90% относительной влажности
Охлаждение: Естественное охлаждение или принудительное воздушное охлаждение
Габаритные размеры 118 × 76 × 35
Вес около 200 грамм
Серводвигатель переменного тока JMC является своего рода низкой стоимостью серводвигателя переменного тока, когда он работает с драйвером (MCAC506, MCAC706, MCAC808), вы можете получить производительность сервопривода переменного/постоянного тока по самой низкой цене.

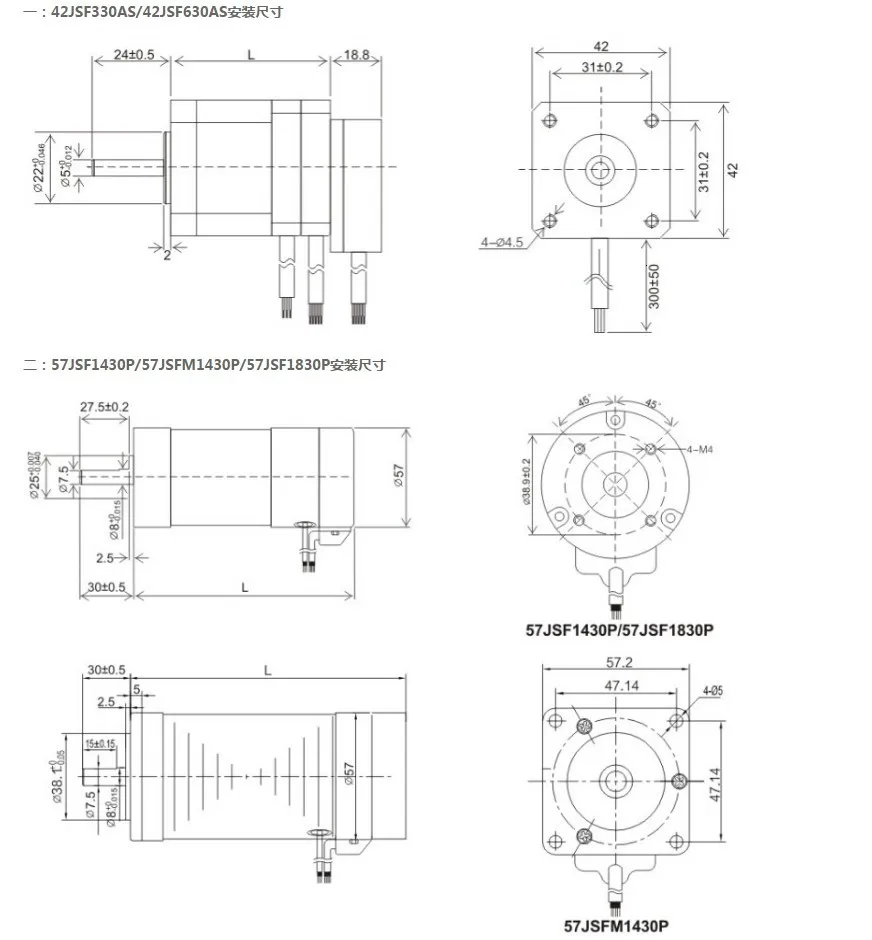

Спецификации безщеточный мотор сервопривода
| Номер товара | 42JSF330AS | 42JSF630AS | 57JSF1430P | 57JSFM1430P | 57JSF1830P | 60JSF4030DF |
| Напряжение питания (В) | 24 | 24 | 36 | 36 | 36 | 72 |
| Номинальная мощность (Вт) | 32 | 64 ГБ | 140 | 140 | 180 | 400 |
| Удерживающий крутящий момент (Н. М) | 0,1 | 0,2 | 0,32 | 0,32 | 0,57 | 1,3 |
| Пиковый крутящий момент (Н. М) | 0,3 | 0,6 | 0,98 | 0,98 | 1,71 | 4,5 |
| Номинальная скорость (об/мин) | 3000 | 3000 | 3400 | 3400 | 3000 | 3000 |
| Номинальный ток (А) | 1,56 | 3 .. 13 | 6 | 6 | 0085 | 9,3 |
| Коэффициент момента (Н. М/А) | 0,057 | 0,057 | 0,053 | 0,053 | 0,057 | 0,74 |
| Коэффициент обратного EMF (в/об/мин) | 4,29 | 4,13 | 4,8 | 4,8 | 8,9 | 14,5 |
| Размер рамы (мм) | 42 | 42 | 57 | 57 | 57 | 60 |
| Диаметр Фланца двигателя (мм) | 22 | 22 | 25 | 25 | 25 | 50 |
| Диаметр вала (мм) | 5 | 5 | 8 | 8 | 8 | 14 |
| Вал режим подключения | Круговой вал | Круговой вал | Плоский Вал | Плоский Вал | Плоский Вал | Плоский Вал |
| Длина вала (мм) | 24 | 24 | 27,5 | 27,5 | 27,5 | 31 |
| Длина двигателя L (мм) | 70 | 88 | 125 | 125 | 153 | 142 |
| Полюс | 8 | 8 | 4 | 4 | 4 | 8 |
| Кодер линия | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Вес кг | 0,25 | 0,4 | 1,12 | 1,12 | 1,25 | 2,12 |
| Рабочая температура | От 0 до 40 | От 0 до 40 | От 0 до 40 | От 0 до 40 | От 0 до 40 | От 0 до 40 |
Характеристики
- Тип двигателя
- Шаговый электродвигатель
- Питание
- DC
- Номер модели

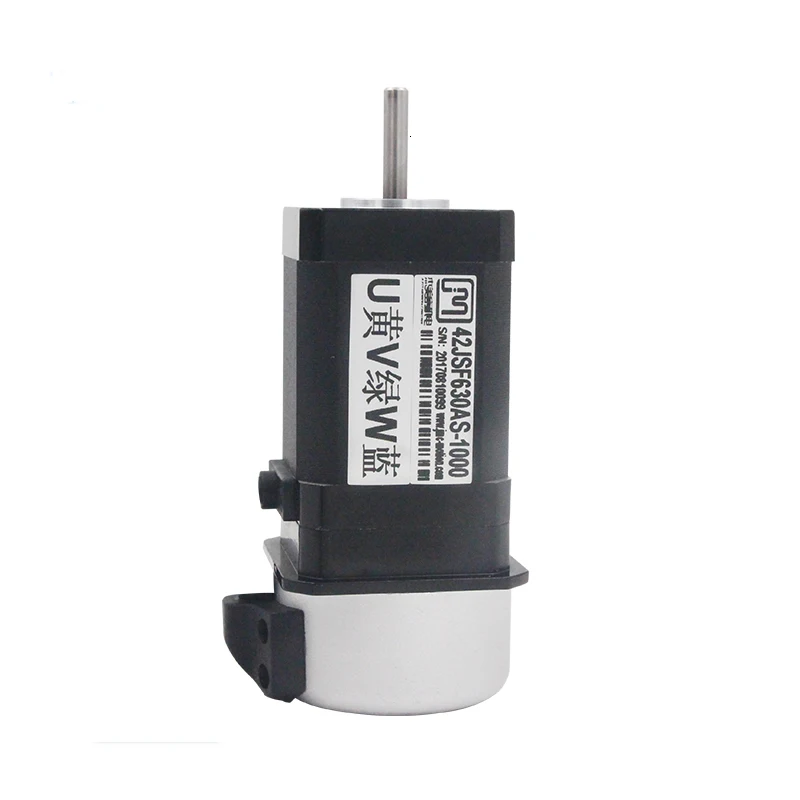

- 42JSF630AS-1000+MCAC706
