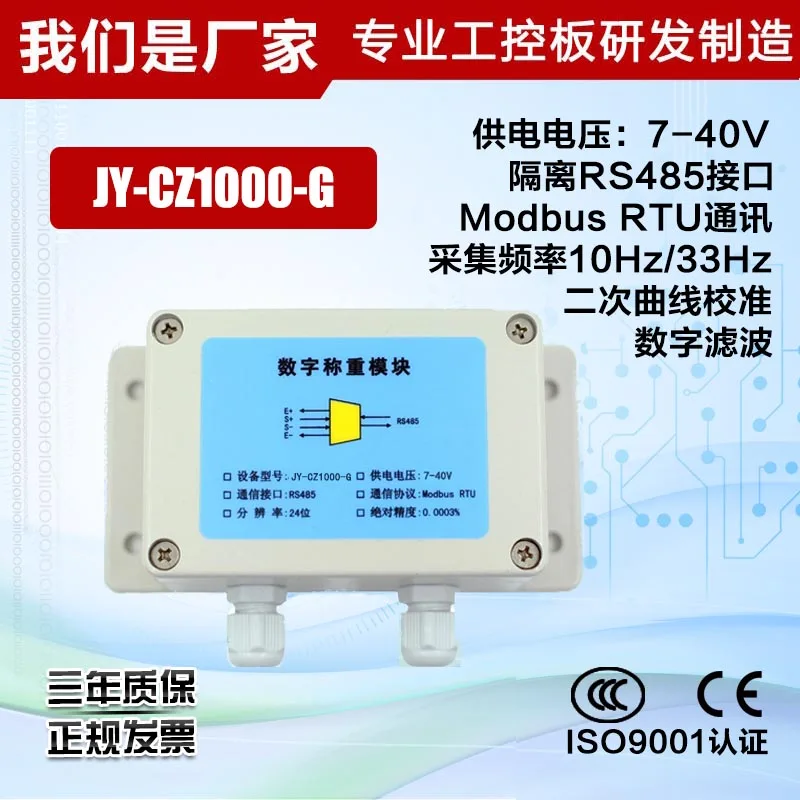

Купить JYCZ1000G 1 способ Модуль взвешивания протокол modbus/24 бит AD Модуль взвешивания изоляции передатчика 485

Описание

Модель 1: 2-точечный калибровки + изоляции 485

Весовой модуль серии выбор продукта ссылка:

通道数量	型号	通讯接口	采集频率	采集精度	曲线拟合校准方式	滤波	供电电压
1路	JY-CZ1000-GN	RS485隔离	10/33 Гц	0.0003%	二次曲线ABC + 5点 + 2点	是	7-40 V
2路	JY-CZ2000-GN	RS485隔离	10/33 Гц	0.0003%	二次曲线ABC + 5点 + 2点	是	7-40 V
4路	JY-CZ4000-GN	RS485隔离	10/33 Гц	0.0003%	二次曲线ABC + 5点 + 2点	是	7-40 V
8路	JY-CZ8000-GN	RS485隔离	10/33 Гц	0.0003%	二次曲线ABC + 5点 + 2点	是	7-40 V
1路	JY-CZ1000-G	RS485隔离	10/33 Гц	0.0003%	2点	是	7-40 V
2路	JY-CZ2000-G	RS485隔离	10/33 Гц	0.0003%	2点	是	7-40 V
4路	JY-CZ4000-G	RS485隔离	10/33 Гц	0.0003%	2点	是	7-40 V
8路	JY-CZ8000-G	RS485隔离	10/33 Гц	0.0003%	2点	是	7-40 V
1路	JY-CZ1000	RS485	10/33 Гц	0.0003%	2点	是	7-40 V
2路	JY-CZ2000	RS485	10/33 Гц	0.0003%	2点	是	7-40 V
4路	JY-CZ4000	RS485	10/33 Гц	0.0003%	2点	是	7-40 V
Примечание: 1. Количество каналов относится к количеству датчиков, которые могут быть доступны 2. Метод калибровки кривой: А. Квадратная кривая ABC + 5 точек + 2 точки относится к функции калибровки многоточечной кривой, нелинейная калибровка; B. 2-точечный калибровки относится к линейная калибровка.

Примечание:

1. Количество каналов относится к количеству датчиков, которые могут быть доступны

2. Метод калибровки кривой: А. Квадратная кривая ABC + 5 точек + 2 точки относится к функции калибровки многоточечной кривой, нелинейная калибровка;

B. 2-точечный калибровки относится к линейная калибровка.

Информация о продукте

Modbus-based 1-канальный модуль сбора тензодатчика может быть подключен к 1 Wheatstone мостовой нагрузочной ячейке, преобразует Выходные сигналы датчика, такие как ± 5мв, ± 10мв, ± 20мв в цифровые количества, А затем Загрузите данные через RS485. Поддерживает стандартный протокол Modbus RTU и имеет функцию обнаружения времени ожидания связи, которая может использоваться совместно с другими устройствами, которые следуют протоколу Modbus RTU.

Особенности

Широкий источник питания напряжения (7-40 в)

1 способ взвешивания данных

Поддержка RS485 связи изоляции

Поддержка стандартного протокола Modbus-RTU

Аппаратное обеспечение поддерживает до 255 адресов устройств

Мощность изоляции

Поддержка 2 точки калибровки

24-bit с высоким разрешением AD

Поддерживает квадратную кривую для коррекции нелинейности датчика

0.0003% нелинейный навигатор

Ширина фильтра и период выборки могут быть установлены

Основные параметры

Модель изделия

Описание адреса

Адрес устройства состоит из адреса переключателя DIP и основного адреса устройства.

Адрес DIP-переключателя: это пятизначный адрес DIP-переключателя. (Диапазон 0 ~ 31)

Базовый адрес устройства: относится к адресу, установленному программным обеспечением, также называемому офсетным адресом.

Конкретные отношения:

Адрес устройства = адрес DIP-переключателя + базовый адрес устройства (без устройства DIP-переключателя: адрес устройства = базовый адрес устройства).

1. Когда все пять кодов набора номера набраны в положение «ON», адрес «31»;

2. Когда все пять кодов набора набраны в положение "OFF", адрес "0";

3. leftmost 1-это бинарный Наименьший Знаковый бит.

4. Таблица адресов:

Интерфейс высокой четкости

Схематическая схема соединительных линий 485 уровня для нескольких модулей

Зарегистрировать Описание

Этот тензодатчик в основном является регистратором катушек, который в основном поддерживает следующие коды инструкций:

Примечания:

Подходит для: ①: Modbus устройство инструкции поддерживают следующие Modbus адреса:

От 00001 до 09999-дискретные выходы (катушки)

От 10001 до 19999-дискретные входы (контакты)

От 30001 до 39999 являются входными регистраторами (обычно Аналоговые входы)

От 40001 до 49999 имеют регистры (защищены)

В нем используется 5-разрядный код формат. Первый символ определяет тип регистра, а остальные 4 символа представляют адрес. Адрес 1 начинается с 0. Например, 00001 соответствует 0000.

②: Таблица соответствия скорости передачи данных

Калибровка:

1. Откройте программное обеспечение "JYHgs.exe" и используйте калибровку и нелинейную калибровку в по для выполнения калибровки теста

Программный интерфейс:

1. Взвешивание записей
