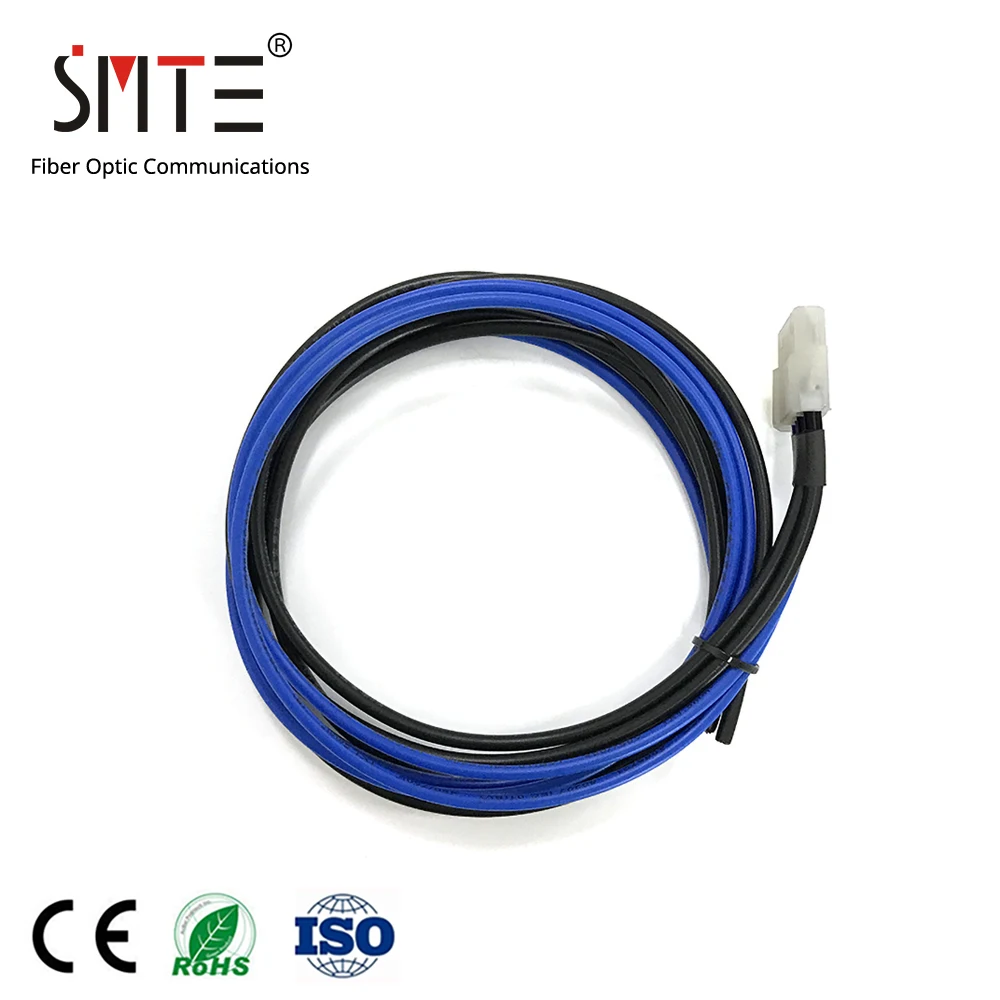

Купить Кабель 50 см 70 см для EPS30-4815AF для Huawei ZTE C220 C300 MA5680T MA5683 PTN1900

Описание

EPS30-4815AF Мощность Системы

Блок питания с питанием от переменного тока использует EPS30-4815AF систему питания для преобразования входного сигнала переменного тока в питание постоянного тока для распределения питания.

Функция

EPS30-4815AF система питания преобразует один вход переменного тока в два выхода постоянного тока для осуществления распределения питания постоянного тока. Он может быть подключен к одному набору батарей и использовать его модуль мониторинга для управления батареями.

EPS30-4815AF система питания также может использовать кабель передачи данных внешнего датчика для сбора и уведомления о состоянии датчиков и обнаруженных в режиме ожидания параметров.

Примечание:

Модули выпрямителя EPS30-4815AF системы питания работают в балансировке нагрузки и взаимном режиме горячего резервного копирования.

Внешний вид

Рисунок 4-1Показывает внешний вид EPS30-4815AF системы питания.

Рисунок 4-1Внешний вид EPS30-4815AF системы питания

Конфигурация

Таблица 4-1Список конфигурации компонентов EPS30-4815AF системы питания.

Таблица 4-1Конфигурация компонентов EPS30-4815AF системы питания

Компонент	Конфигурация
GERM4815T выпрямительный модуль	От 1 до 2 (опционально)
EPMU03 модуль контроля	1
Rack-EPS30-4815AFEM блок питания AC/DC	1

EPS30-4815AF система питания может быть настроена с двумя выпрямительными модулями, которые соединены параллельно для выхода.

Таблица 4-2Показывает соответствие между количеством модулей выпрямителя в EPS30-4815AF системе питания и максимальным выходным током.

Таблица 4-2Сопоставление между количеством выпрямительных модулей EPS30-4815AF системы питания и максимальным выходным током

Количество выпрямителя тока модуля	Максимальная Выход ток
1	15 A
2	30 A

Индикатор

Таблица 4-3Описывает индикаторы на модуле выпрямителя EPS30-4815AF системы питания.

Таблица 4-3Индикаторы на модуле выпрямителя EPS30-4815AF системы питания

Индикатор	Статус	Описание продукта:
RUN	Устойчивый зеленый	Модуль выпрямителя работает правильно.
RUN	Off	Этот индикатор выключен, когда красный индикатор включен или желтый индикатор включен (не вызванный перегрузкой выходного сигнала).
ALM	Устойчивый желтый	Индикатор ALM модуля выпрямителя действителен, когда PS-off, OTP и Первичная защита действительны, или когда происходит переток.
	Мигающий Желтый	Связь модуля выпрямителя прерывается.
	Off	Модуль выпрямителя работает правильно.
Неисправностей	Постоянный красный свет	Индикатор неисправности модуля выпрямителя действителен, когда PS-enable и Vo-OV действительны, или при неисправности вентилятора, нет выхода или выходной короткого замыкания.
Неисправностей	Off	Модуль выпрямителя работает правильно.

Таблица 4-4Описывает индикаторы на модуле мониторинга EPS30-4815AF энергосистемы.

Таблица 4-4Индикаторы на модуле мониторинга EPS30-4815AF энергосистемы

Индикатор	Статус	Описание продукта:
RUN	Зеленый и мигающий 1 с ВКЛ и 1 с выкл	Модуль мониторинга работает правильно.
	Мигает зеленый быстро	Оборудование модуля мониторинга является нормальным, но связь между модулем мониторинга и верхним устройством является аномальной.
	Off	Модуль мониторинга неисправен или нет входного сигнала питания.
ALM	Постоянный красный свет	Система генерирует критический сигнал тревоги или аккумулятор отключен.
ALM	Off	Система не генерирует какой-либо критический сигнал тревоги и батарея уже подключена.

Вход терминал

В EPS30-4815AF электрической системы поддерживает один 220 В переменного тока входной мощности и Стандартный 3-контактный разъем используется.

Рисунок 4-2Показывает Входные клеммы EPS30-4815AF системы питания.

Рисунок 4-2Входные клеммы EPS30-4815AF системы питания

Выход терминал

EPS30-4815AF система питания поддерживает три выходных клеммы. Двумя контактами слева от выходного терминала являются выходной положительный полюс, а двумя контактами справа от выходного терминала являются выходной отрицательный полюс.

Рисунок 4-3Показывает выходные клеммы EPS30-4815AF системы питания.

Рисунок 4-3Выходные клеммы EPS30-4815AF системы питания

Рисунок 4-4Показывает предохранители выходного потока в EPS30-4815AF системе питания.

Рисунок 4-4Плавкие предохранители выходов в EPS30-4815AF энергосистемы

Таблица 4-5Показывает сопоставление между предохранителями выходного потока и подмостками нагрузки.

Таблица 4-5Сопоставление между предохранителями выходного потока и подмостками нагрузки

Предохранитель выходного потока	Нагрузки притока
FU-1 (10 А)	LOAD1 (10 А)
FU-2 (20 А)	LOAD2 (20 А)
FU-BT (20 А)	Батт (20 А)

Технические характеристики

Таблица 4-6Приведены спецификации EPS30-4815AF системы питания.

Таблица 4-6Характеристики EPS30-4815AF системы питания

Параметр	Параметры
Вход	Номинальное входное напряжение: 220 В переменного тока (90-290 в переменного тока) (обратите внимание, что в диапазоне 90-176 В переменного тока выходной ток также уменьшается linearly, ограничено в пределах указанного диапазона.) Максимальный входной ток: 10 A Частота: 50 Гц (45-65 Гц)
Выход	Номинальное выходное напряжение:-53,5 В постоянного тока Диапазон напряжения:-43,2 В постоянного тока до-57,6 В постоянного тока Выход ток: LOAD1: 10 A (предохранитель) LOAD2: 20 A (предохранитель) BATT: 20 A (предохранитель)
Эффективность	≥ 89% (в номинальном рабочем состоянии, от 50% до 100% нагрузки)
Диапазон рабочих температур	От-33 °C до + 65 °C (обратите внимание, что в диапазоне от + 50 °C до + 65 °C выходной ток также уменьшается линейно, ограничен в пределах указанного диапазона.)
Метод охлаждения	Принудительное воздушное охлаждение, со встроенным вентилятором в модуле выпрямителя
Размеры (за исключением монтажных ушей)	442 мм x 250 мм x 43,6 мм (Ш x Г x В)
