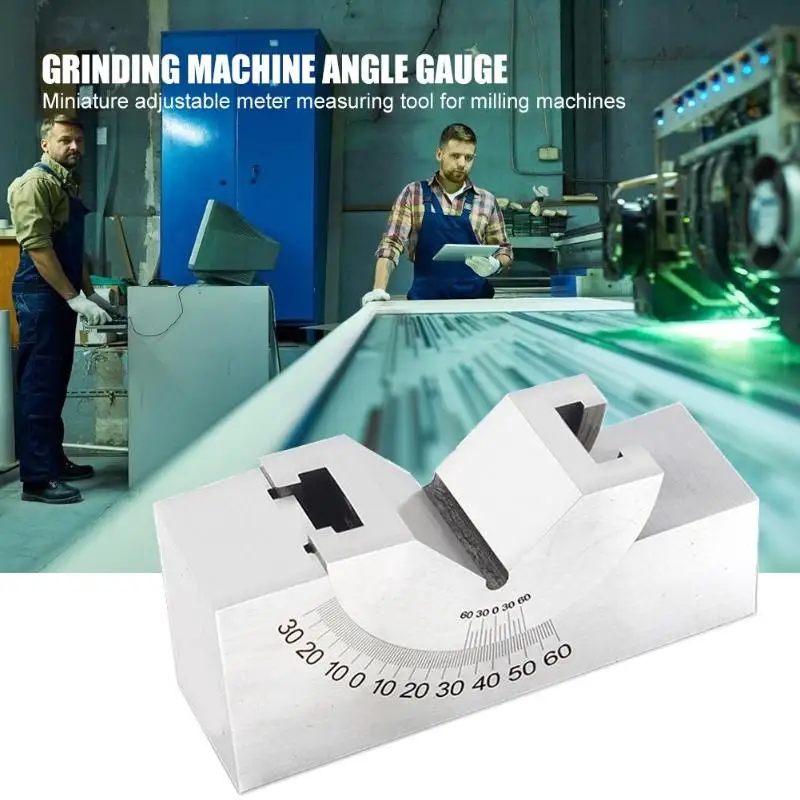

Калибр для точного измерения микро регулируемый угол V блок фрезерование установка угол пластины

Особенности:
Использование: регулируемый угол сверла, крест или другие аксессуары на фрезерный станок, строгальный станок, шлифовальный станок и резак будут стать заготовками, после крепления заготовок, таких как обработка наклонной плоскостью, наклонное сверло и т. Д.
Использование: (1) Ослабьте винт, потяните v-образный блок вдоль основания вращения направляющего колеса, чтобы найти целевой угол. Используя принцип чтения курсора, основная шкала равна 1 ° в индексе, а индекс курсора-10 '. Линия "0" на курсоре выровнена с линией "0" на основной шкале, чтобы указать, что измерительная плоскость а параллельна вспомогательной плоскостью, а опорная плоскость в перпендикулярна на опорную плоскость.
1. когда линия «0» курсора находится в правой части линии «0» основной шкалы, используйте линию курсора «0» для считывания степени, и Используйте шкалу в правой части шкалы для считывания дроби. Курсор «0» (считывает то же самое, что и штангенциркуль) вращается против часовой стрелки по отношению к a, B измеряя степень поверхности (°), минуту (').
2. когда линия «0» курсора находится в левой части основной шкалы «0», используйте курсор «0» для считывания степени, и используйте левую шкалу курсора «0» для считывания дроби. Читать наклон (°), точка (')
A, B Измерьте угол поворота по часовой стрелке.
3. После регулировки угла в соответствии с целевым значением, отрегулируйте Блок V в исходное положение.
Основные технические показатели:
(1) Когда измерительная плоскость а параллельна дну, а измерительная плоскость в перпендикулярна плоскому дну, линия «0» курсора не соответствует линии «0» основной шкалы. Кроме того, кривизна обоих концов курсора и степень совпадения основной шкалы не должны превышать 5 '; с другой стороны, затяните винт, чтобы выровнять линию основной шкалы 0 ° С линией масштаба "0" светильник, И параллелизм между измерительной поверхностью А и опорной плоскостью не должен превышать 0,01 мм, а параллелизм между измерительной поверхностью в и вертикальной плоскостью не должен превышать 0,01 мм.
(2) в фиксированном состоянии погрешность индикации регулируемого угла измерения не должна превышать 10'
Технические характеристики:
Материал: сталь, закаленная поверхность при HRC58-62 °, Никелированное покрытие.
Размеры:

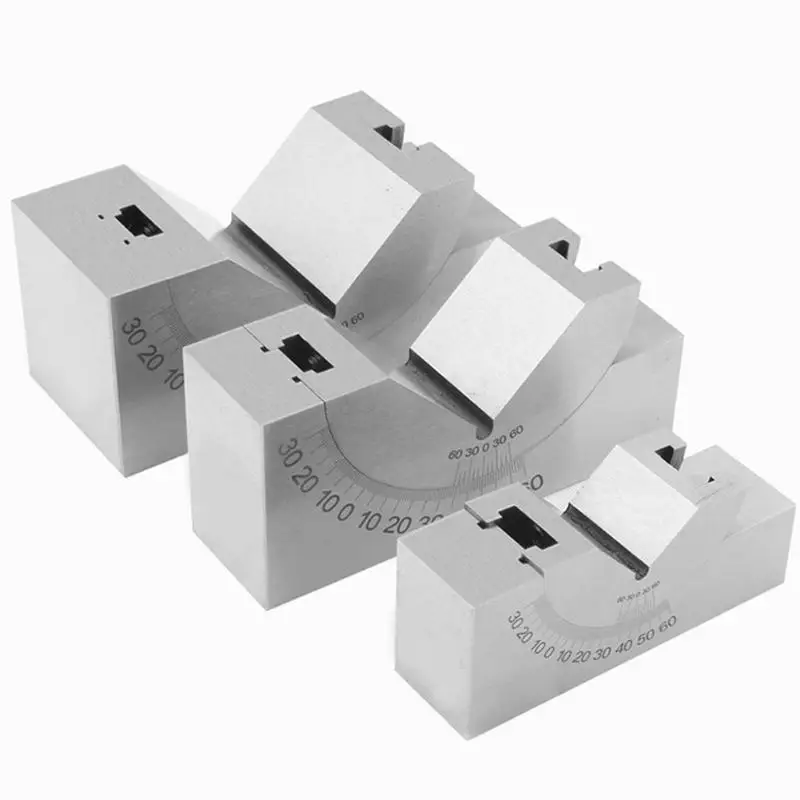

AP25: 75x36x25 мм/2,95x1,42x0,98"

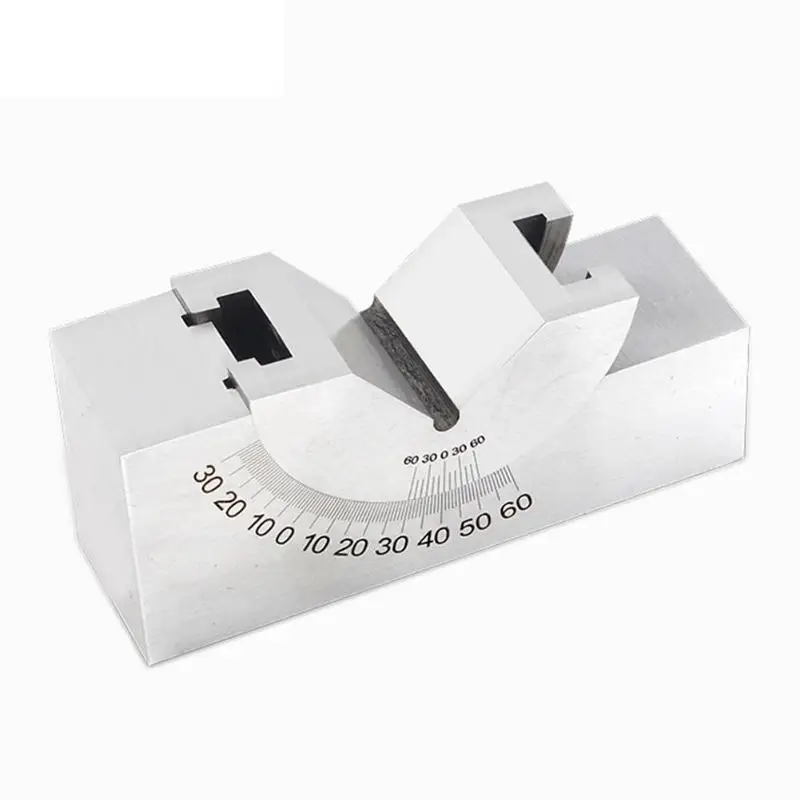

AP30: 102x49x30 мм/4,02x1,93x1,18"

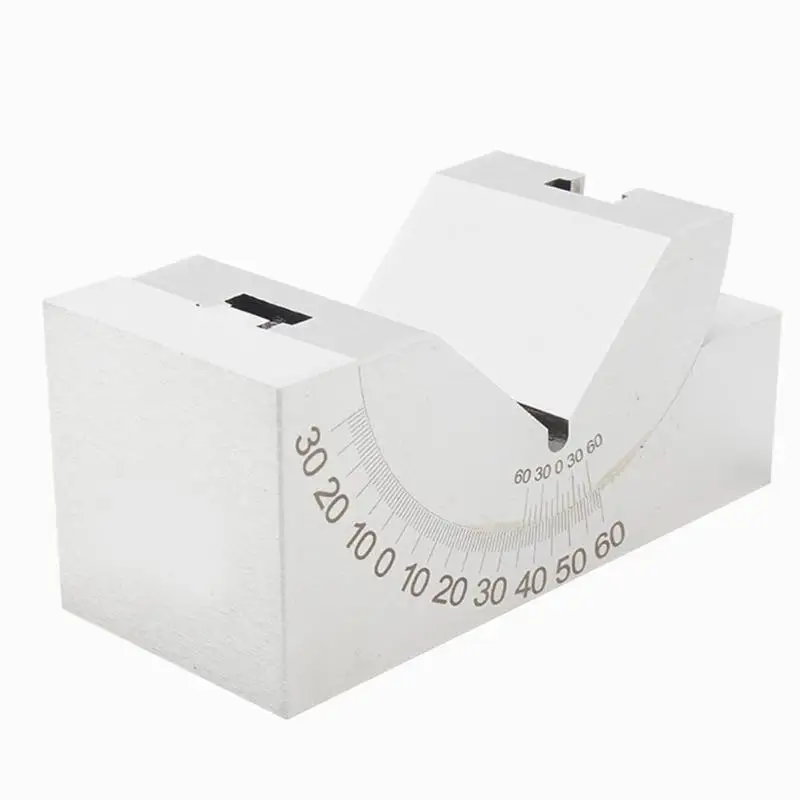

AP46: 102x49x46 мм/4,02x1,93x1,81"
Цвет: серебро
Точность угла в читаемом nonius 10
Диапазон тонкой регулировки с остановкой SCR от 0 ° до 60 °
Использование: в фрезерном станке, строгальный станок, регулируемая угловая шлифовальная машина и обычный сверлильный станок, крестовина с другими аксессуарами или фиксация заготовки после обработки деталей, таких как обработка наклона, наклонное сверление отверстий и т. д.
Никелирование, параллелизм оксида и вертикальная точность шлифования каждой рабочей поверхности составляет 0,01 мм.
Это может быть курсор, указывающий угол непрерывной регулировки наклона, а затем фиксируемый винтами. Он используется для создания различных фиксированных углов обработки, тестирования заготовки.
Примечания:
1. Из-за различных настроек монитора и светильник эффект, фактический цвет элемента может быть s светильник ly отличается от цвета, представленного на снимках. Спасибо!
2. Замеры сделаны вручную, поэтому возможны отклонения на 1-3 см.

1 х фрезерная установка угловая пластина
