Купить Карта захвата SDK PCIe2.0 4K Magewell Pro Capture HDMI 4 K-PN11120

Описание

Карта захвата SDK PCIe2.0 4 K Magewell Pro Capture HDMI 4 K-PN11120

Карта захвата SDK PCIe2.0 4K Magewell Pro Capture HDMI 4 K-PN11120

Поддерживаемые ОС	ОС Windows 7/8/8,1/10/2008/2008 R2/2012 (x86 и x64) Linux (V4L2 исходный код драйвера ядра под NDA, поддерживает x86, x64 и arm architecture)
Поддерживает api	Windows -DirectShow -DirectKS -Wave API/DirectSound/WASAPI Linux -V4L2 Мини-платье с юбкой-пачкой
Поддерживает программное обеспечение	VLC VirtualDub OBS XSplit VMix VidBlaster Последнюю версию Wirecast Microsoft кодовый датчик угла поворота Adobe Flash кодовый датчик угла поворота Любое другое программное обеспечение/кодирование V4L2/потоковое программное обеспечение

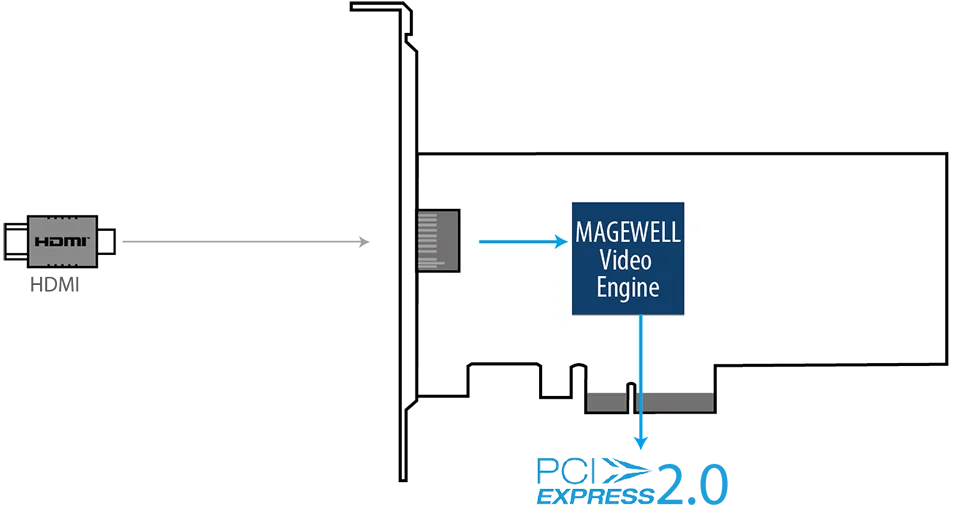

Вход интерфейсов	HDMI -DVI-D 1,0 -HDMI 1,4
Выход интерфейсов	PCIe Gen2 x4
Вход Особенности	Автоматическое сканирование видео входных источников, когда нет входного сигнала к выбранному в настоящее время входному источнику Ручной выбор источника видео Автоматический выбор подключенного (встроенного) источника аудиовхода при смене источника видео Ручной выбор источника аудиовхода Поддержка стандартной перекладина на основе выбора источника видео Поддержка для вход видео с разрешением до 4096 × 2160 пикселей
HDMI конкретные Особенности	297 мгц приемник hdmi Адаптивная HDMI эквалайзер Поддержка по индивидуальному заказу, EDID Поддержка извлечения AVI/Аудио/SPD/ms/VS/ACP/ISRC1/ISRC2/Gamut InfoFrames Полная Колориметрия поддержка Поддержка для 8-битный сигнализирует о том, что использование RGB/YUV 4:4:4 цветной отбора проб на пикселе со скоростью не более чем на 297 МГц Поддержка для 12-разрядный сигнализирует о том, что использование YUV 4:2:2 цветной отбора проб на пикселе со скоростью не более чем на 297 МГц Поддержка 10/12-битных сигналов, использующих RGB/YUV 4:4:4 Цветовая выборка при частоте пикселей не более 170 МГц Поддержка извлечения информации о аудио и данных о состоянии канала Поддержка извлечения информации о синхронизации видео Поддержка извлечения информации 3D формата Поддержка извлечения цифрового зеркального фотоаппарата sony/Canon Поддержка бокового наполовину, сверху и снизу, рамка упаковка 3D режим
Видео Выход форматов	Поддержка разрешения изображения до 4096 × 2160 пикселей Поддержка скорости выходного кадра до 120 кадров в секунду. (Фактическая скорость выходного кадра может быть ограничена пропускной способностью PCIe и разрешением изображения) Поддержка форматов вывода 4:2:0 8 бит: NV12, I420, YV12 Поддержка форматов вывода 4:2:2 8 бит: YUY2, YUYV, UYVY Поддержка форматов вывода 4:4:4 8 бит: V308, IYU2, V408, BGR24, BGR32 Поддержка форматов вывода 4:4:4 10 бит: V410, Y410 Больше форматов вывода поддерживаются через Pro Capture SDK для DirectKS
Обработка видео Особенности	Два трубопровода для обработки видео с пропускной способностью ~ 360 Мбит/с для каждого Полный 10-битная обработка видео Обрезка видео Видео удаление зубного камня Видео-де-переплетения -Волна -Топ из смеси и нижней области -Верхнее поле только в том случае, -Дно поле только в том случае, Соотношение сторон видео преобразования -Автоматический или ручной выбор входного соотношения сторон -Автоматический или ручной выбор коэффициента выхода -Три режима преобразования соотношения сторон: не обращайте внимания (анаморфный), обрезание или прокладка (надпись или пилларбокс) Формат видео формата преобразования -Автоматический или ручной выбор формата ввода и диапазона квантования -Автоматический или ручной выбор формата выходного цвета, диапазона квантования и диапазона насыщенности -Поддержка RGB, YCbCr 601, YCbCr 709, YCbCr 2020 цветовых форматов -Поддержка лимитированного или полного диапазона квантования -Поддержка лимитированного, полного и "расширенного диапазона насыщенности Частота кадров видео преобразования Видео OSD состав -Поддержка изображения OSD (до 4096 × 2160) -Поддержка динамической загрузки изображения RGBA OSD через SDK
Несколько карт на Системы	Поддержка для несколько карт подключен к одному системы Бортовой поворотный переключатель для установки номера карты, с 16 позициями от 0 до F В дереве устройства системы будет отображаться «01: Pro Capture HDMI 4K», когда поворотный переключатель установлен на 1, и так далее Названия видео и аудиоустройств, отображаемые в вашем программном обеспечении, включают номер карты (установлен поворотным переключателем)
Источник питания с несколькими выходами потоков	Неограниченное количество выходов для любого одного входного канала Независимое обрезание, соотношение сторон, формат цвета, разрешение, частота кадров, депереплетение и настройки цвета для каждого индивидуального потока
Ультра низкая латентность Поддержка	Продолжительности полового акта о 64 видеокабель Режим частичного уведомления в SDK
Печать времени и синхронизация A/V	Аппаратные часы с высоким разрешением 100ns Рамки для аудио (192 аудио образцов) и видеорамки штампованы аппаратными часами Аппаратные часы можно синхронизировать через карты (через SDK)
Видео Выход SG-DMA	~ 1200 МБ/с. на канал DMA пропускной способностью в PCIe 2.x системы ~ 800 МБ/с. на канал DMA пропускной способностью в PCIe 1.x системы Поддержка автоматического обнаружения Intel tiled GPU поверхности Поддержка DirectGMA для чипсетов видеоадаптера AMD Поддержка GPUDirect для NVIDIA видео адаптер чипсетов
SDK	Pro Capture SDK для DirectShow для легкой интеграции (Windows) Pro Capture SDK для направлений для максимальной гибкости и производительности (Windows)
Драйвер для Windows настроек	Все варианты могут контролироваться тремя уровнями ключа регистрации: глобальный уровень, уровень продукта и уровень устройства Названия фильтров видео, аудио, перекладин могут быть настроены с помощью ключей регистрации
Обновление прошивки	Несколько карт в одной системе можно модернизировать одновременно Карты можно модернизировать без отключения питания системы (в большинстве случаев даже Перезагрузка не требуется)
Светодиодный индикатор	Индикаторы состояния показывают рабочее состояние каждого канала: холостой режим, блокировка входного сигнала, сбой памяти или сбой конфигурации FPGA.
Форм-фактор	Низкопрофильная плата PCIe x4 92,76 мм x 68,88 мм (без кронштейн pci)
Мощность потребления	Максимальный ток при 12 В TBD Максимальный ток при 3,3 В TBD Максимальная потребляемая мощность TBD
Рабочая Защита окружающей среды	Рабочая температура: от 0 до 40 градусов C Температура хранения: от-20 до 70 градусов C Относительная влажность: от 5% до 90% без конденсации
