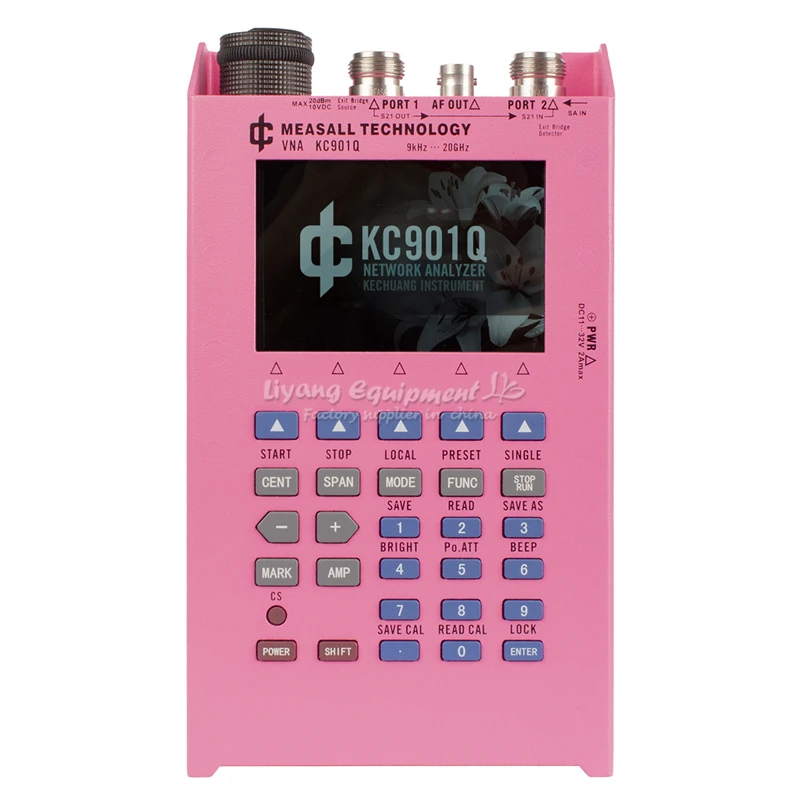

KC901Q сеть векторная 20 ГГц ручной тестер РЧ мультиметр без встроенного моста уборочная машина генератор

Описание

KC901Q 20 ГГц ручной сетевой векторный тестер РЧ мультиметр без встроенного моста уборочная машина Генератор развертки

◆Основные Особенности *

20 ГГц Частотный диапазон

1Hz Частотный шаговый двигатель

Хорошая точность и стабильность

Двойное преобразование частоты, сильная анти-помехи способность

Богатый функцией и легко носить с собой

◆Основные функции

Тест развертки (получить амплитудную разницу, фазовую разницу)

Испытание на отражение (требуется внешний направленный соединитель)

Низкочастотные и радиочастотные источники сигнала **

Спектральный дисплей и наблюдение за прочностью поля **

◆Рекомендации по применению

KC901Q в основном используется для отладки различных РЧ-схем, таких как фильтры, усилители, Сплиттеры, комбинеры, внешние направляющие муфты или стоячие волновые мосты, для проверки входного и выходного сопротивления, и для оценки качества антенной системы. С его приемником он также может обнаруживать амплитуду сигнала каждого уровня оборудования, а также выполнять Измерение силы поля и поиск помех в некоторых диапазонах частот.

KC901Q-это хороший инструмент для изучения радиочастотных познаний. В профессиональной области, он может быть использован в области коммуникационной инженерии, производства антенн и планового обслуживания, таких как радар, микроволновые станции, Спутниковые наземные станции и радиоастрономические станции.

Следующие варианты могут не применяться:

Функции спектра и силы поля не подходят для измерения импульсных и широкополосных сигналов (например, радаров, Wi-Fi, Bluetooth), сигналов подскока частоты. В некоторых случаях качественные наблюдения могут быть завершены опытными инженерами, но мы не можем гарантировать, что каждый пользователь сможет завершить их.

Любой тест не должен иметь сильных помех в диапазоне 109-110 МГц. На некоторых станциях вещания есть Шпоры 109 МГц. Если антенна измеряется рядом с передающей станцией, это повлияет на точность прибора.

* Пожалуйста, прочитайте техническое руководство

** Неофициальных Особенности

◆Принцип работы

Основной принцип KC901Q аналогичен другим продуктам из семьи KC901x, но не имеет встроенного моста.

Основной принцип прибора заключается в том, что источник радиочастотного сигнала производит измерительный сигнал, который отбирается из порта прибора 1 после того, как он отбирается передним сплиттером. После того, как измерительный сигнал проходит через тестируемое устройство, он входит из порта прибора 2, обнаруженного приемником, и по сравнению с образцом сигнала, полученным от 1 порта.

Источник сигнала делится на три частотных диапазона: сигналы ниже 60 МГц генерируются прямым цифровым синтезатором (DDS); сигналы выше 60 МГц и ниже 7 ГГц генерируются фазовым цикловым синтезатором частоты (PLL) и передаются через аттенюатор; Сигнал размножается и не проходит через аттенюатор. Сигналы трех частотных диапазонов изолированы через ВЧ-переключатель и объединены в один ВЧ-сигнал.

На рисунке ниже представлена Схема блока KC901Q. Машина имеет два фазовых циклических частотных синтезатора с частотными разделителями, покрывающими диапазон 60 МГц-15 ГГц. Цепь может нормально работать до 26,5 ГГц до 30 ГГц все еще имеет слабый выход, но выше 24 ГГц, индикатор быстро испорчен.

Внутри прибора есть два приемника, и локальный осциллятор обеспечивается одним и тем же фазовым цикловым синтезатором частоты. Один из приемников обнаруживает выходной сигнал порта 1 через внутреннюю схему прибора. Другой приемник подключен к порту 2 для обнаружения внешних входов. Путем сравнения амплитуды и фазы двух приемников можно получить разницу амплитуды и разность фаз между портом 1 и портом 2.

В качестве точки останова инструмент использует 7 ГГц. Ниже 7 ГГц сигнал не проходит через Частотный мультипликатор и выводится через Регулируемый аттенюатор. PLL выдает сигнал от 3,5 ГГц до 15 ГГц, а сигнал 7-30 ГГц получен с помощью частотного мультипликатора. Так как Регулируемый аттенюатор с поддержкой 30 ГГц немного дороже, требования к приложениям интегрированных продуктов не имеют встроенных аттенюаторов на частотах выше 7 ГГц.

KC901Q использует вторичное преобразование частоты, первая Промежуточная частота составляет 109,65 МГц, а вторая Промежуточная частота-350 кГц. Вторая промежуточная частота оцифровывается синхронным АЦП выборки и отправляется в FPGA для дальнейшей цифровой обработки.

DDS в машине может непосредственно выводиться для формирования источника аудиосигнала.

Так как KC901Q не имеет встроенного моста, для измерения параметров отражения требуется внешнее направленное устройство. В нижней частотной полосе может быть использован равный или неравный мост из пшеничного камня, а в более высокой частотной полосе предпочтительнее направленный соединитель. Направляющие муфты могут быть изготовлены или приобретены на основе обычных диапазонов частот. Этот тип муфты недорогой и снижает стоимость посылка. Соединение между направленным соединителем и прибором должно быть максимально коротким, предпочтительно с полустальным проводом длиной не более 20 см.

KC901Q не имеет заводских калибровочных данных S11 из-за отсутствия встроенного моста. После подключения внешнего направленного моста калибровка должна быть выполнена. Если мост или муфта часто используются, Калибровка системы может быть сделана для них в будущем. Если это только временная мера, может быть выполнена только пользовательская калибровка. Неудобство калибровки пользователя заключается в том, что после изменения частоты калибровка не работает.
