Контактный диод RF ограничитель 10 M-6 GHz+ 10dBm,+ 20dBm, 0dBm малый объем

Https://pan.baidu.com/s/1BFHEg1Tq3uBew1oH5v9r5Q Baidu Cloud Demo Video, смотрите после загрузки

Один 、 общая информация

Радиочастотный ограничитель для предварительного низкого шума усилителя, SDRReceiver, входная защита низкомощного принимающего оборудования, такого как анализатор спектра, эффективное сопротивление разрушению. он также может быть использован для защиты входного сигнала кв приемников. этот продукт содержит защитный корпус из твердого алюминиевого сплава, отсутствие утечки, отсутствие помех, небольшой и простой в использовании, радиочастота, резервные устройства для экспериментов с микроволновой технологией 。

Два 、 индекс характеристики

1. Модель Limiter0dBm-10dBm-20dBm-30dBm-36dBm

2. Сопротивление: 50 Ом

3. Потеря вставки: <0,2 дБ @ 1 ГГц/0 дБм

<2 дБ @ 1 ~ 3 ГГц/0 дБм

<3 дБ @ 3 ~ 6 ГГц/0 дБм

Особое внимание measurementS21curve

4. Максимальная входная мощность: 20 дБм

5. 1dBLimiting мощность: <0dBm/10dBm/20dBm/30dBm/36dBm

6. Интерфейс: SMA

7. Размер без оболочки: 10*25 (мм) без проминания

8 、 Размеры с Чехол-Длина, ширина, высота: 45*25*12 (мм) без каких-либо prominenceSMA

Фактические измерения 21 потеря вставки (диапазон частот 0 дБм усилителя доступен 6 ГГц)

Три 、 физическая карта

1. Не bringCNCShell ограничитель (0dBm)

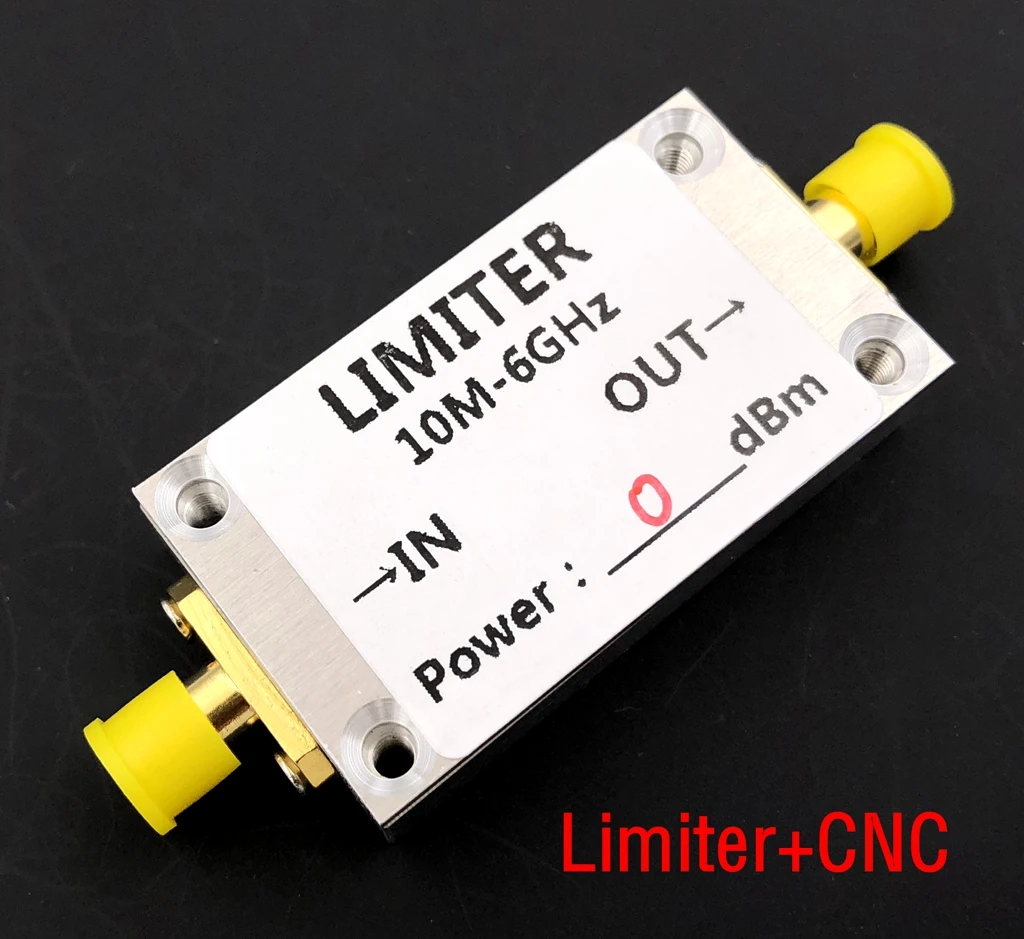

2, beltCNCShell ограничитель (0/10/20 Вт, 30 Вт, 36dBm) Limiter2All головки areSMAOuter спирали, внутреннее отверстие

3 、 не bringCNCShell ограничитель (10/20 Вт, 30 Вт, 36dBm) Limiter2All головки areSMAOuter спирали, внутреннее отверстие
