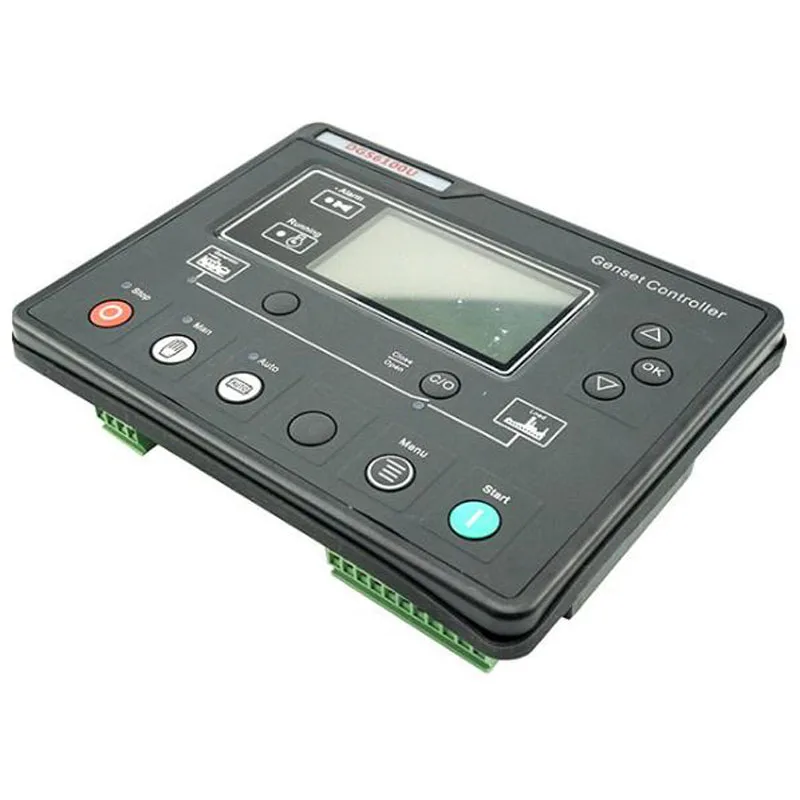

Контроллер генераторной установки 6110U. ATS ЖК-контроллер замена HGM6110U

HGM6100U серия контроллер автоматизации электростанции интегрирует цифровую, интеллектуальную, сетевую технологию для одиночной системы автоматизации и мониторинга турбины, автоматический запуск/остановка, измерение данных, полицейская защита и функция «Три пульта». ЖК-дисплей с большим экраном (ЖК-дисплей), китайский, английский, испанский и русский опциональный интерфейс, простая и надежная работа.

HGM6100U серии контроллер автоматизации электростанции использует микропроцессорную технологию для достижения точного измерения различных параметров, настройки и синхронизации, настройки порога и других функций, Контроллер всех параметров может быть отрегулирован с передней панели управления или с помощью программного интерфейса ПК можно также использовать для регулировки ПК через интерфейс RS485 и мониторинга. Его компактная структура, простая проводка, высокая надежность, и может быть широко использован в различных типах генераторных блоков системы автоматизации.

Серия HGM6100U имеет четыре модели:

HGM6110U/6110UC: для автономного автоматического управления генератором сигналов с автоматическим отключением питания при удаленном запуске;

HGM6120U/6120UC: в HGM6110U/6110UC на основе увеличения мониторинга электросети и электросети/генератора функция автоматического переключения управления (AMF), особенно для городского Агентства в одиночную автоматизированную систему.

Примечание 1: HGM6110UC/6120UC с интерфейсом RS485, HGM6110U/6120U нет интерфейса RS485.

Примечание 2: более поздними являются Описание примера HGM6110UC/6120UC.

Основные особенности заключаются в следующем:

ЖК-дисплей 132x64, с подсветкой, четыре языка (китайский, английский, испанский и русский), управление сенсорной кнопкой;

Экранная заставка с твердым акриловым материалом, хорошей износостойкостью и устойчивостью к царапинам;

Силикагелевая панель и кнопки, возможность адаптироваться к окружающей среде, высокая температура;

С интерфейсом связи RS485, использование протокола MODBUS может достичь "трех удаленных" функций;

Подходит для трехфазного четырехпроводного, трехфазного трехпроводного, однофазного двухпроводного, двухфазного трехпроводного (120 В/240 В) система питания 50 Гц/60 Гц;

Накопление и отображение фазового напряжения сети/генератора, фазового тока, частоты, параметров мощности;

Сеть с перенапряжением, пониженным напряжением, фазовой функцией, питание имеет перенапряжение, понижение напряжения, превышение частоты, под частотой, функция перегрузки по току;

Сложная коллекция различных параметров двигателя:

Функции управления и защиты: Автоматический запуск/остановка дизельного генератора, подворота (переключение АТС), полная защита от неисправностей и другие функции;

ETS имеет, контроль скорости холостого хода, контроль подогрева, функцию контроля скорости подъема, и Релейные выходы;

Настройки параметров: позволяет пользователям менять настройки своих параметров, и память во внутренней флэш-памяти не теряется, когда система выключена, контроллер всех параметров можно отрегулировать с передней панели контроллера или с помощью ПК через регулировку интерфейса программирования (с помощью адаптера SG72) Может также использоваться для регулировки ПК через интерфейс RS485;

Различные температуры, давления, датчик уровня масла могут быть использованы непосредственно, и пользовательские параметры;

Различные условия запуска (датчик скорости, гидравлический, генератор электроэнергии);

Широкий диапазон питания (8 ~ 35) В постоянного тока, может адаптироваться к различным условиям пускового напряжения батареи;

Все параметры используются в цифровой регулировке, исключая обычный метод регулировки аналогового потенциометра для повышения надежности и стабильности машины;

Есть дизайн между оболочкой и резиновыми уплотнительными кольцами панели управления, водонепроницаемый до IP55;

Контроллер с металлическими фиксаторами;

Модульная конструкция, огнеупорная оболочка ABS, съемные клеммные Блоки, встроенная установка, компактность, простота установки.
